用于提升设备部件承载的框架结构

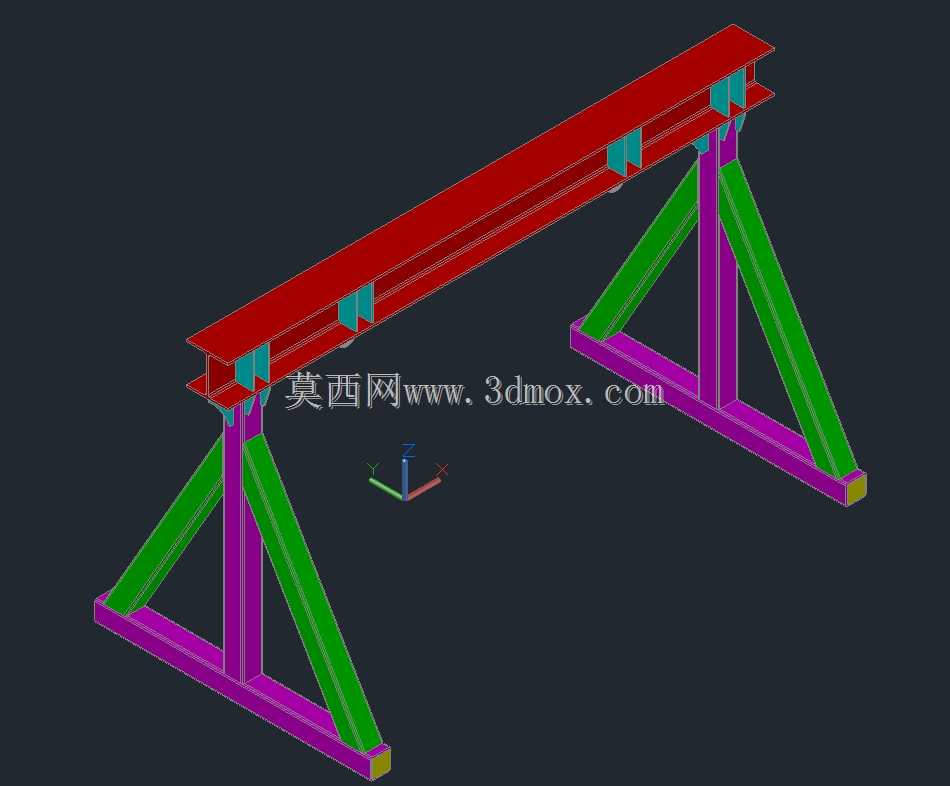

在车间物料垂直转运、仓储高位取放、产线工位高度调整这类场景里，提升设备的框架是整个系统的受力核心，所有升降执行件、载物台、驱动单元的载荷最终都要传递到这套框架上，设计时首先要考虑的就是不同工况下的受力变形量，避免升降过程中出现卡滞、晃动甚至结构失稳的问题。这套框架采用矩形截面型材拼接的结构形式，整体为对称式布局，左右两侧设置竖直导向安装位，可适配直线导轨或者滑套类导向元件，底部预留驱动机构安装平面，不管是丝杠驱动、链条驱动还是液压驱动形式，都能找到对应的安装定位基准，顶部设置限位组件安装孔位，方便加装行程开关、硬限位块来限定升降的极限行程，防止超程引发设备故障。建模的时候先从整体安装边界入手，先确定框架的总高、总宽以及内部净空尺寸，要保证载物台在全行程升降过程中不会和框架立柱产生干涉，同时还要兼顾现场安装的空间限制，比如车间门洞宽度、设备安装区域的地面承重范围，提前把框架的底部安装孔位间距和现场预埋的地脚螺栓位置对齐，减少现场安装的调整工作量。画草图阶段先绘制框架的侧视轮廓，标注清楚立柱的截面尺寸、横梁的排布间距，每一层横梁的位置都要对应受力点，比如驱动单元安装位的横梁要适当加厚型材壁厚，导向件安装的立柱面要保证平面度公差，避免导向件安装后出现偏斜，导致升降阻力增大。完成草图后通过拉伸、焊接特征生成主体框架结构，之后逐一添加各个安装面的螺纹孔、定位销孔特征，要注意不同安装位的孔位公差，导向件安装孔采用位置度公差约束，驱动安装位的孔组采用同轴度约束，减少后续装配的累计误差。框架的边角位置做了倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中，提升框架的疲劳强度，在受力较大的节点位置添加了三角加强筋，进一步提升整体刚性，避免满载升降时框架出现侧向变形。
