工业车间金属废料收集箱体结构设计

　　在机械加工、钣金冲压、金属焊接这类常规制造车间的工位布局里，边角废料的归集一直是现场5S管理里容易被忽略却直接影响生产效率的环节，这款金属废料收集箱的设计，正是针对机加工位零散金属切屑、冲压边角料、焊接焊渣等工业废弃物的临时归集需求开发的。从实际使用场景来看，这类箱体通常布置在机床排屑口侧方、冲压工位边角、焊接班组的工具架旁，需要适配不同工位的废料产出节奏，同时兼顾转运时的吊装或叉车作业需求。

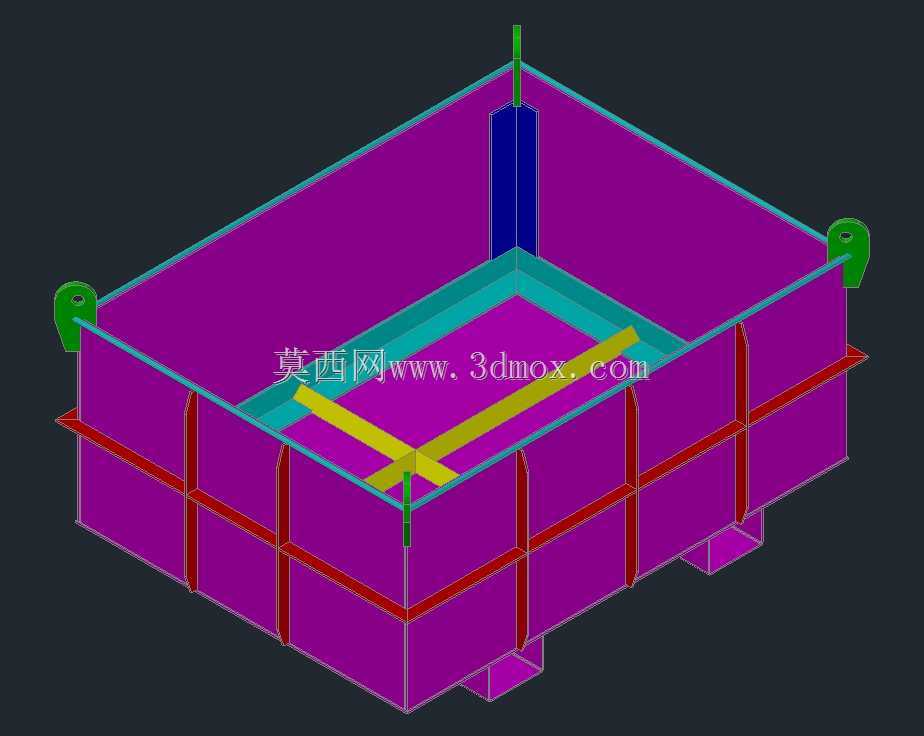

　　设计之初最先敲定的是箱体的敞口结构，没有设置上盖是考虑到一线操作工人在作业过程中，不需要额外的开盖动作就能随手将边角料投入箱内，减少操作步骤带来的效率损耗，敞口边缘做了外翻的卷边强化处理，一方面避免钢板裁切后的锐边划伤操作人员，另一方面卷边形成的加强筋结构能提升箱体上口的抗形变能力，毕竟车间内偶尔会有较重的整块边角料从半米左右高度抛入，普通无加强的直边钢板很容易在长期冲击下出现上口外翻变形的问题。箱体的侧壁采用了等厚的冷轧钢板折弯成型，相邻壁板的连接位置没有采用外露的螺栓固定，而是用了折弯咬合后段焊的工艺，这种处理方式能避免焊缝位置积存细小的金属切屑，日常清理的时候不会出现卡屑的死角，同时咬合结构本身就能分担一部分侧壁承受的载荷，减少焊接位置的应力集中，延长箱体在反复冲击载荷下的使用寿命。

　　从安装边界和尺寸适配的角度来说，这款箱体的底部设计了标准的叉车槽间距，能够适配普通手动液压叉车和厂区内通用的电动叉车叉齿尺寸，不需要额外定制属具就能完成整箱的转运作业，箱体底部的承托框架采用了加厚的矩形管焊接而成，避免长期叉运过程中底部钢板被叉齿顶变形。箱体的外形尺寸参考了常规机加工位的通道宽度设计，宽度控制在800毫米以内，长度不超过1200毫米，放置在工位侧方的时候不会占用主通道的通行空间，高度设置在600毫米，刚好适配普通操作人员站立状态下的随手投料高度，不需要刻意弯腰或者抬手就能完成废料投放，降低长期重复动作带来的职业疲劳。

　　考虑到金属废料大多带有尖锐的边角，甚至部分刚加工完成的切屑还带有一定的余温，箱体的内壁没有做额外的涂层处理，直接采用了钢板除锈后的防锈底漆涂装，避免涂层被尖锐废料刮花后出现成片脱落的问题，外壁则做了醒目的安全色涂装，提醒现场人员注意避让，避免磕碰。箱体的四个底角位置都焊接了加厚的支撑脚，将箱体整体抬离地面100毫米左右，一方面避免地面的积水、油污长期浸泡箱体底板造成锈蚀，另一方面也给叉车作业预留了足够的叉齿插入空间，不需要额外垫高就能完成叉取作业。

　　在结构强度的校核上，设计阶段针对侧壁的抗冲击性能做了模拟验证，当单块重量5公斤的钢块从1米高度落入箱内时，侧壁的最大形变位置出现在壁板中部，形变量控制在2毫米以内，卸载后能够完全回弹，不会出现永久变形。针对满载状态下的底部承载，按照整箱装载500公斤金属废料的工况做了强度校核，底部承托框架的最大应力远低于材料的屈服强度，即使在厂区不平整路面上转运，也不会出现底部开焊或者变形的问题。另外箱体的设计还考虑了堆叠存放的需求，空箱状态下可以直接堆叠存放，上口的外翻卷边刚好能够卡入上方箱体的底部支撑脚内侧，堆叠三层也不会出现滑移倾倒的问题，能够大幅减少空箱存放时占用的仓储空间。

　　不同于普通的民用储物箱，这款工业废料箱在细节上做了很多适配车间场景的处理，比如在箱体的两个短边侧壁上预留了吊装孔，当车间内需要用行车吊运废料到集中堆放点的时候，可以直接用卸扣穿过吊装孔完成起吊，不需要额外捆绑吊带，提升吊运作业的效率和安全性。吊装孔的位置做了加厚的衬板焊接，避免长期吊装过程中孔位被吊索拉扯变形。箱体内部没有设置任何分隔结构，就是完整的通腔，能够最大化利用内部的储物空间，不管是长条状的钢材边角料，还是细碎的金属切屑，都能顺利投入，不会出现卡滞的问题。日常清理的时候，只需要用叉车将箱体叉起后倾斜倾倒即可，内壁的光滑折弯结构不会挂住废料，倾倒过程顺畅，不需要人工额外清理箱内残留的废料。
