船用850内径对开式浮筒结构设计

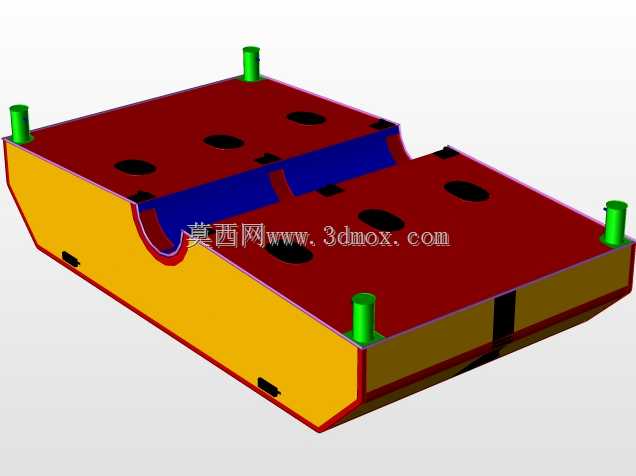

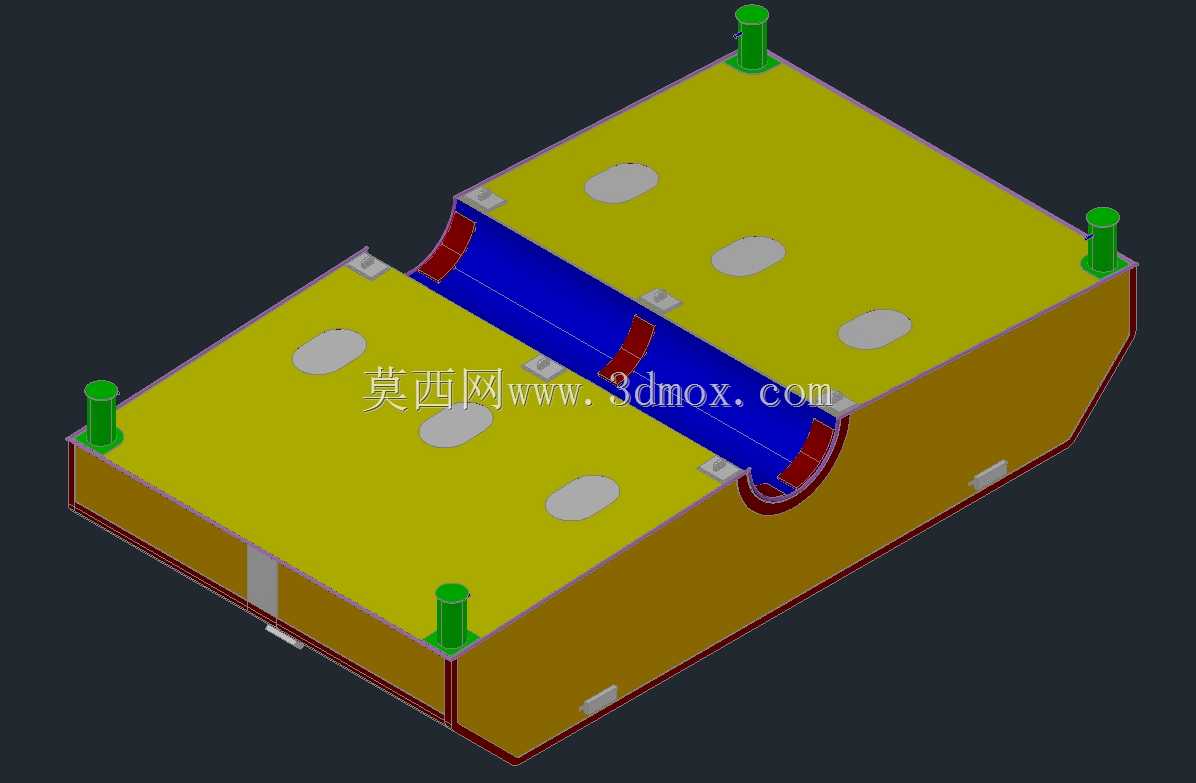

这款对开式浮筒主要应用于内河及近岸水域的管道铺设辅助、小型水上作业平台搭建、疏浚管线浮力支撑场景，在实际工程中，这类浮筒需要长期浸泡在水体中，同时承受水流冲击、管线自重拉扯、水面漂浮物碰撞等多重载荷，因此结构设计上优先考虑了装配便捷性与长期使用的结构可靠性。从结构形态来看，产品采用上下对开的分体式扣合结构，中间预留的850mm内径弧形槽，刚好适配对应外径的输送管道，安装时无需将管线从端部穿入，可直接在管线任意位置扣合两半浮筒，通过边缘的连接结构完成锁紧，大幅降低水上管线布设的施工难度，尤其适合长距离输泥、输水管道的现场快速装配作业。浮筒主体的承力面做了平整化处理，表面预留的多个椭圆形沉台结构，一方面是为了在注塑或滚塑成型时控制壁厚均匀性，避免厚壁位置出现缩孔、成型应力集中的问题，另一方面也可作为捆绑固定带的定位槽，防止浮筒在水流冲击下沿管线轴向窜动。浮筒四角设置的绿色柱状导向定位柱，在两半浮筒扣合时可起到精准对位的作用，避免装配错位导致的密封失效、连接螺栓受力不均问题，同时高出浮筒主体平面的柱体，也可作为相邻浮筒拼接时的定位基准，保证多组浮筒串联布设时的整体直线度。设计过程中，浮筒的内部腔体做了分舱隔断处理，即使单个舱室因意外破损进水，其余舱室仍可提供足够浮力，避免整体失稳下沉；外部棱角位置全部做了圆弧过渡处理，减少水流阻力的同时，也避免施工过程中尖锐棱角划伤作业人员、磨损管线外保护层。从安装边界来看，浮筒扣合后整体外形为规则长方体结构，平面侧边可紧密贴合相邻浮筒，串联布设时不会出现过大的拼接缝隙，可根据管线总浮力需求灵活调整浮筒的布设间距，适配不同管径、不同输送介质重量的管线浮力支撑需求，在水上施工临时通道、浮式警示标识固定等场景也可通过组合拼接拓展使用场景。
