双缸航空活塞发动机渲染作品

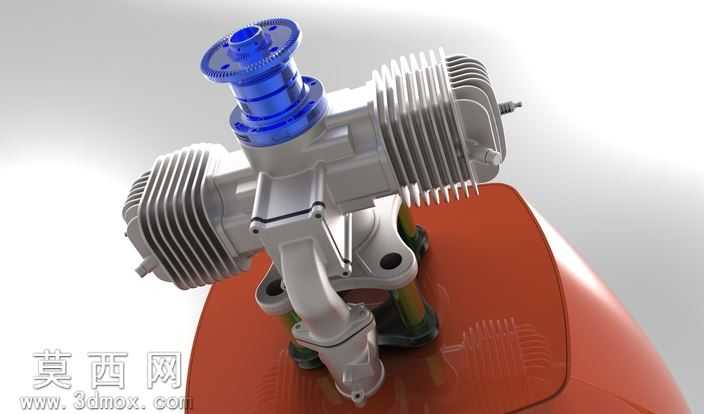

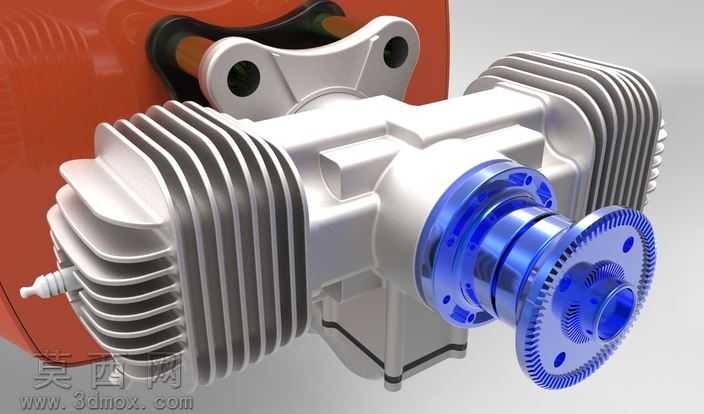

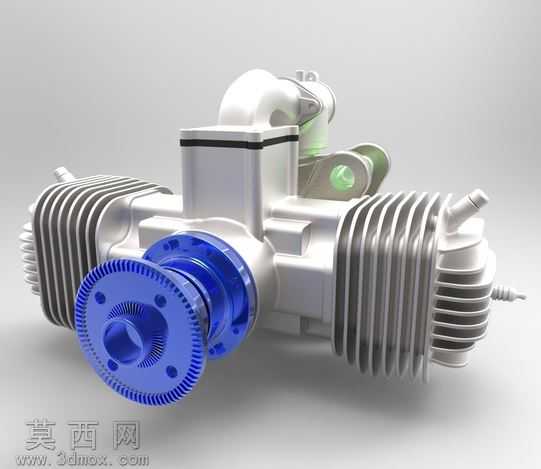

本作品为双缸水平对置活塞发动机的三维建模渲染成果，建模阶段以真实小型航空活塞发动机的结构参数为参考，在三维软件中先完成整体布局的草绘定位，确定两个气缸的对置夹角、曲轴输出端的中心轴线位置，保证整体结构的对称合理性。建模过程优先搭建核心运动构件的基础轮廓，先完成曲轴的回转体结构建模，匹配前端输出齿轮的齿形参数，按照渐开线齿廓的标准参数绘制齿形草图，通过拉伸、阵列完成齿轮的齿部结构，保证齿形的啮合精度符合机械设计规范。气缸部分重点还原散热鳍片的分层结构，通过等距阵列的方式生成多层平行的散热片，调整每片散热片的厚度与间距，匹配风冷发动机的散热结构特征，同时完成气缸外壁的安装凸台、进气接口的细节建模，还原真实发动机的外部安装点位。引擎主体的机匣部分采用一体化建模思路，先绘制机匣的整体外轮廓，再通过布尔运算预留出曲轴安装腔、气缸安装孔的内部空间，添加机匣表面的加强筋、安装螺孔等细节特征，保证机匣结构的强度表现符合真实设计逻辑。前端的蓝色传动齿轮采用差异化的材质区分，渲染阶段为金属构件分配对应的材质参数，机匣与气缸主体采用磨砂铝合金材质，调整金属粗糙度与反射参数，还原铸铝部件的哑光金属质感；散热鳍片的边缘做轻微的倒角处理，避免渲染时出现锐利的硬边反光。前端传动齿轮采用亮蓝色阳极氧化铝材质，调整材质的高光强度与色彩饱和度，和主体的银灰色金属形成明确的视觉区分，突出动力输出端的结构位置。渲染布光采用三点布光方案，主光源从斜上方45度投射，打出构件的主体明暗关系，辅助光源从两侧补光，弱化阴影区域的死黑问题，背光源添加轮廓光，勾勒出散热鳍片的层叠轮廓，突出结构的层次感。材质调整阶段为塑料管路、密封胶圈等非金属部件分配对应的橡胶、工程塑料材质，调整不同材质的折射率与粗糙度，让不同构件的质感区分清晰。整体建模严格遵循机械结构的装配逻辑，所有部件的安装位置、配合间隙都参考真实发动机的装配关系，既保证了外观的视觉还原度，也清晰呈现了双缸对置发动机的结构布局特点，通过渲染质感的调整突出不同部件的材质差异，完整展现了这类小型活塞发动机的外观特征与结构组成。
