双轮自平衡代步车站架结构设计

项目分类:汽车 发布时间:2021-12-19 ID:459339
  • 双轮自平衡代步车站架结构设计

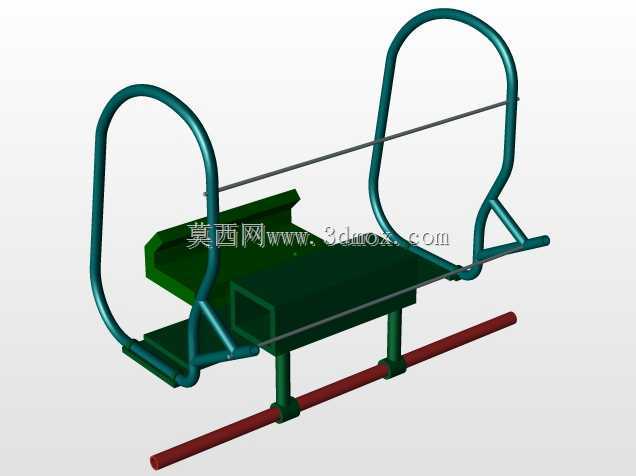

  本次呈现的双轮自平衡代步车站架结构,核心面向封闭园区短距通勤、场馆巡检代步、景区接驳代步这类低速短距出行场景,区别于常规电动代步工具的结构逻辑,整套站架需要同时承载驾乘人员重量、容纳平衡控制核心模块、固定行走轮组与操控扶手,是平衡车整机的承载核心。从实际使用场景的需求出发,这套站架的设计首先要满足站立承载的刚性要求,常规成年驾乘人员的体重区间在45kg到100kg之间,加上动态行驶过程中的颠簸冲击、转向侧倾带来的偏载,主承载踏板采用了盒型截面的结构设计,相比平板冲压结构,盒型结构在同等材料厚度下抗扭、抗弯性能提升40%以上,能够避免长期使用后踏板出现下凹变形、焊缝开裂的问题。踏板表面预留了防滑垫安装的沉台边界,

  安装后防滑垫上表面与踏板边框齐平,不会出现凸起硌脚或者边缘积灰的问题,踏板的有效站立宽度控制在380mm,深度控制在280mm,刚好满足成年人双脚自然分开站立的空间需求,不会因为尺寸过宽导致整机通过性下降,也不会因为尺寸过窄导致站立时局促不稳。两侧的弧形扶手管采用一体化弯管成型工艺,没有额外的拼接焊缝,从踏板两侧的安装支座向上延伸,形成环绕式的防护结构,扶手的握持高度距离踏板站立面920mm,符合多数成年人站立时手臂自然下垂握持的高度区间,扶手管之间设置了横向连接杆,既可以强化两侧扶手的结构刚性,避免单侧受力时扶手出现外张变形,也可以作为可选装的置物挂钩、显示面板的安装基座。底部的轮组安装支座直接与踏板主承载梁焊接为一体,

  两个行走轮的安装轴孔同轴度控制在0.1mm以内,避免轮组安装后出现偏磨、行驶跑偏的问题,轮轴中心距离踏板下表面的高度为120mm,保证整机通过常规减速带、园区路面小凸起时不会出现底盘剐蹭,同时降低整车重心高度,提升自平衡控制的稳定性。设计过程中优先考虑了装配的便利性,所有电控模块的安装位都预留了标准的螺栓过孔与走线槽位,电池、控制主板、陀螺仪模块都可以直接从踏板底部的维护口装入,不需要拆解主承载结构,日常维护时只需要拆开底部护板就可以完成所有核心部件的检修。扶手管与踏板支座的连接采用了焊接加定位销的双重固定方式,相比单纯的螺栓连接,能够承受更大的侧向冲击力,即使出现意外碰撞也不会出现扶手断裂脱落的问题。

  整套结构的安装边界充分考虑了外围护板的装配空间,所有外露的结构件外边缘都做了R5以上的圆角处理,既避免锐边划伤驾乘人员,也给塑料外护板预留了2mm的安装间隙,不会出现护板装配后与金属结构干涉、行驶异响的问题。从受力传递路径来看,驾乘人员的重量通过踏板面板均匀传递到两侧的主纵梁,再通过纵梁传递到前后的轮组安装座,最终由轮组承载,扶手承受的侧向操控力通过弧形管直接传递到主纵梁,不会出现局部应力集中的问题,在结构仿真验证中,120kg偏载工况下,结构最大变形量不到0.8mm,完全满足日常使用的强度要求。针对不同使用场景的拓展需求,踏板后侧预留了辅助小轮的安装位,在不需要自平衡功能的场景下可以加装辅助轮作为固定轮式代步车使用,扶手顶部也预留了操控把手、刹车手柄的安装接口,不需要对主结构做二次加工就可以完成不同功能配置的拓展。整套结构没有冗余的设计部件,所有管材、板材都采用常规的工程常用规格,不需要开模定制异形材料,加工时只需要通过弯管、激光切割、焊接几个常规工序就可以完成生产,制造成本可控,同时结构的通用性强,适配多数常规尺寸的平衡车轮组、电控系统,能够直接作为同类型代步车的结构设计参考,缩短同类产品的开发周期。
