锥形过渡连接管口喷嘴结构设计

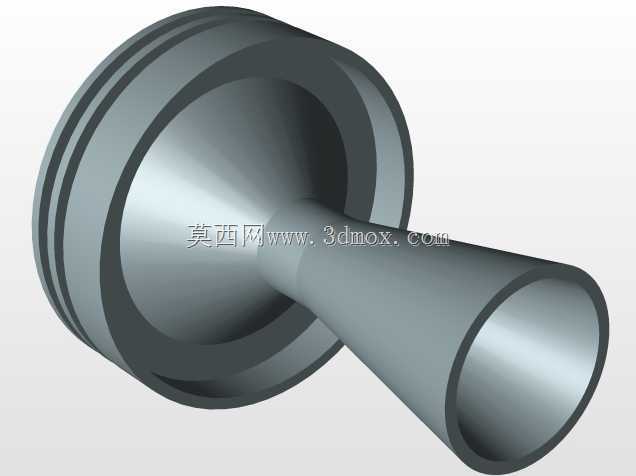

　　在流体输送管路系统的设计环节中，这类带法兰安装边的锥形过渡管口，是实现管路通径变化、介质流向引导的核心连接部件，常见于化工流体输送、液压动力回路、气动控制系统以及喷淋喷射类设备的终端位置。从结构上看，该部件一端为带多道环槽的法兰式安装端，环槽结构主要用于嵌入密封件，在与对应对接法兰装配时，可通过环槽内的密封圈填充配合间隙，避免带压介质从连接面泄漏，安装端的法兰端面为平面加工结构，可与对接件的端面完全贴合，配合螺栓紧固后能承受管路内的额定工作压力，不会出现连接松脱的问题。另一端为渐缩式锥形喷口结构，锥段的内壁做了平滑过渡处理，没有台阶或锐角结构，介质从大端流入后，会顺着锥面逐步收缩流道截面，在这个过程中介质流速会逐步提升，同时避免流道突变造成的紊流、压损过大问题，能有效降低介质流动过程中的能量损耗，也减少了介质内杂质在流道拐角处沉积堵塞的概率。

　　设计这类部件时，首先要匹配对接管路的通径参数，安装端的外径、环槽尺寸需要完全适配对应标准法兰的配合尺寸，保证安装时的互换性，不需要额外加工改型就能直接装配到现有管路系统中。锥段的锥角选择是设计核心，锥角过大会导致流道收缩过快，介质在锥段内形成局部涡流，不仅会提升压损，还会造成锥段内壁局部受介质冲刷磨损加剧，缩短部件使用寿命；锥角过小则会导致整个部件的轴向长度过长，占用过多安装空间，无法适配紧凑布局的设备内部空间。建模过程中需要重点保证内壁面的曲率连续，从法兰端的大直径内腔到喷口端的小直径出口，整个过渡曲面要做到G1连续，避免出现曲面折痕，因为这类折痕位置在实际使用中会成为应力集中点，在带压介质长期反复冲击下，容易出现裂纹甚至开裂泄漏的问题。

　　从安装边界来看，安装端的法兰外径决定了装配时所需的周边操作空间，螺栓孔的分布圆直径需要和对接法兰完全一致，保证螺栓能顺利穿入紧固；锥形喷口的出口端外径较小，安装时需要预留足够的空间避免喷口与周边其他管路、结构件发生干涉，同时喷口的朝向需要精准对应介质需要喷射或输送的目标位置，避免出现介质喷射偏斜的问题。这类部件在实际使用中，根据输送介质的不同，可以选用金属材质或者工程塑料材质加工，金属材质多用于高压、高温的液压、化工管路场景，工程塑料材质则多用于低压、常温的气动、喷淋系统场景，不同材质的选型只需要调整对应壁厚参数即可，整体结构形式不需要做大幅改动。在管路系统的布局设计中，这类锥形管口既可以作为管路变径的过渡连接件，也可以直接作为终端喷嘴使用，作为过渡件时，主要作用是连接不同通径的管路，保证介质流动顺畅；作为终端喷嘴时，主要作用是将介质加速后喷出，实现喷淋、冲洗、喷射供料等功能。建模时还需要考虑加工工艺的可行性，外壁的环槽结构适合采用车削加工一次成型，内壁的锥形面也可以通过车削或者内圆磨削达到要求的表面粗糙度，不需要特殊的复杂加工工艺，能有效控制加工成本，适合批量生产应用。在实际装配过程中，安装端的环槽内需要根据介质特性选配对应的密封圈，比如耐油橡胶圈适配液压油介质，氟橡胶圈适配腐蚀性化工介质，密封圈的线径需要和环槽的深度、宽度匹配，保证装配后密封圈有合适的压缩量，既能实现密封效果，又不会因为压缩量过大导致密封圈永久变形失效。
