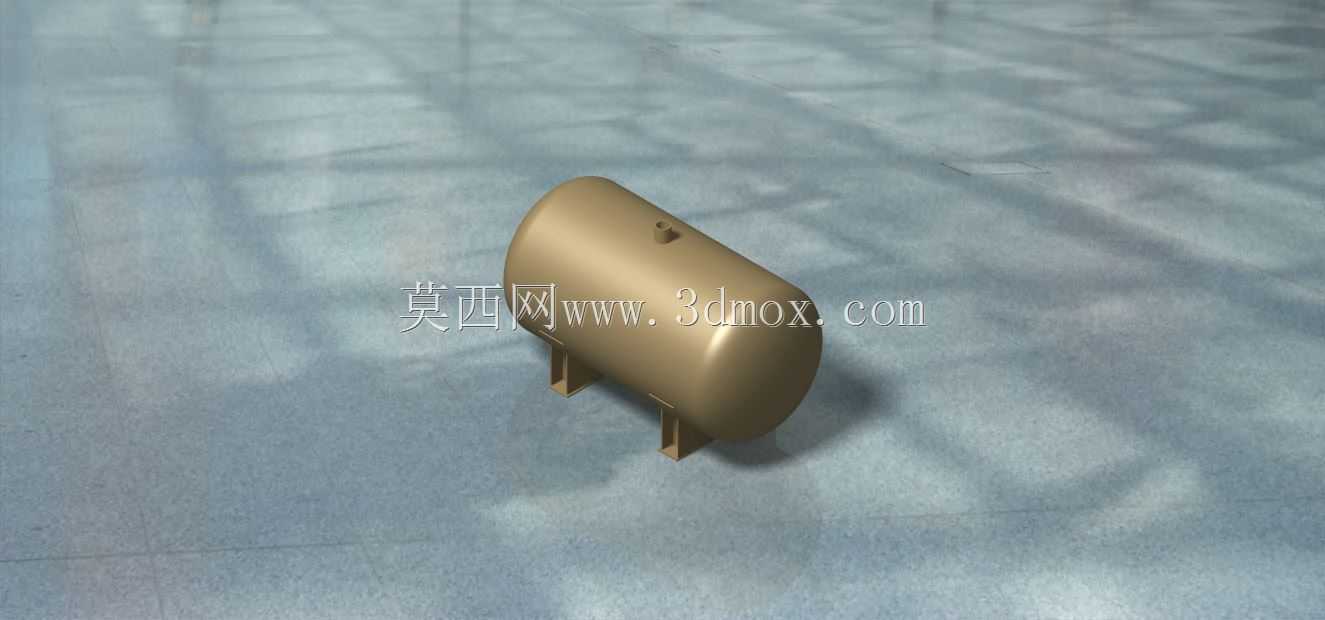

卧式承压储热罐体结构三维设计

　　在工业供热、民用集中供暖以及生产工艺供汽系统中，这类卧式承压储热罐体是核心的热量承载与交换单元，区别于立式罐体的占地特性，卧式结构更适配低矮厂房、地下设备间这类竖向空间受限的安装场景，很多厂区改造项目里，原有设备层净高不足3米时，卧式布置的罐体不需要额外加高设备基础，能大幅压缩土建改造成本。从实际运行逻辑来看，这类罐体的核心作用是存储带压热媒，不管是高温热水还是饱和蒸汽，都需要罐体自身的结构强度匹配系统工作压力，建模时首先要明确筒体的壁厚计算逻辑，不能只做外观曲面，要结合常用的承压等级预留腐蚀裕量，很多新手建模时容易忽略支座位置的应力集中区域，直接把支腿和筒体做直角连接，实际生产中这个位置很容易因为焊接应力加上运行时的热胀冷缩出现焊缝开裂，所以在支腿和筒体的连接位置，必须做过渡圆弧的加强垫板，把支腿的支撑载荷均匀分散到筒体壁面上，避免局部应力超过板材许用值。

　　从外形尺寸的适配性来说，这类卧式罐体的长径比通常控制在3:1到4:1之间，这个比例区间既可以保证罐体有足够的储热容积，又不会因为筒体过长导致运输时超宽超限，常规道路运输的宽度限值是2.5米，所以筒体外径一般不会超过2.2米，加上两侧的封头余量，整体运输宽度能控制在合规范围内，安装时两端的操作空间要预留至少0.8米的检修距离，尤其是罐体顶部的接管位置，要匹配现场管道的走向，避免和厂房内的其他工艺管道、电缆桥架出现干涉。很多设计人员在建模时只关注罐体本身的结构，忽略了安装边界的校核，比如支腿的地脚螺栓孔位置，要和现场预埋的基础钢板位置一一对应，螺栓孔要做成长圆孔，方便安装时调整位置抵消土建施工的误差，毕竟现场基础施工的位置偏差很难避免，长圆孔的设计能减少现场返工的工作量。

　　从功能特性的设计思路来看，罐体顶部的接管位置要做合理排布，进汽管、出水管、安全阀接口、压力表接口、液位计接口不能集中在同一个区域，要预留足够的操作空间方便后期仪表安装和检修，安全阀的接管位置要避开人员经常通行的区域，防止安全阀起跳时高温介质喷出伤人。罐体内部的结构虽然从外观模型上看不到，但建模时也要考虑内部支撑的位置，比如当筒体长度超过3米时，内部要设置加强圈，避免筒体在外压或者负压工况下出现失稳变形，很多供暖系统在停炉检修时会因为降温形成内部负压，如果没有加强圈，筒体很容易被大气压压瘪，这类故障在实际项目中出现过不少，都是设计阶段只考虑内压载荷忽略了负压工况导致的。

　　另外，支腿的高度设计也要结合现场的排污需求，罐体底部要设置排污口，支腿高度要保证排污管能顺利接出，同时预留足够的坡度让罐体内的杂质能顺着坡度流向排污口，一般罐体安装时会沿着长度方向做千分之三的坡度，坡向排污端，这个细节在建模时就要把支腿的高度差做出来，不要把四个支腿做成统一高度，不然现场安装时还要额外垫垫片调整坡度，既影响安装效率，也会导致支腿受力不均。还有封头的选型，这类承压罐体一般采用标准椭圆形封头，受力状态比碟形封头更好，相同压力等级下需要的壁厚更薄，能节省材料成本，封头和筒体的连接位置要做等厚度对接，不要出现壁厚突变，减少焊接时的应力集中。

　　在实际的项目选型中，这类罐体的容积要匹配系统的热负荷波动，比如间歇用汽的生产车间，用汽高峰和低谷的差值很大，罐体的储热容积要能缓冲高峰时段的热媒缺口，避免锅炉频繁启停影响设备寿命，建模时可以通过调整筒体长度来匹配不同的容积需求，不需要重新调整筒体外径，这样可以提高系列化设计的效率，同直径的筒体只需要调整长度和支腿间距，就能覆盖不同容积的产品型号，减少重复建模的工作量。还要注意的是，罐体的外表面需要做保温层设计，建模时可以预留保温层的厚度空间，保温层的厚度根据热媒温度和当地的环境温度计算，一般高温热水工况下保温层厚度在50到100毫米之间，建模时如果忽略保温层厚度，会导致现场安装时保温层和旁边的管道、墙体出现干涉，很多项目进场安装时才发现这个问题，只能切割保温层或者调整管道位置，额外增加很多施工成本。
