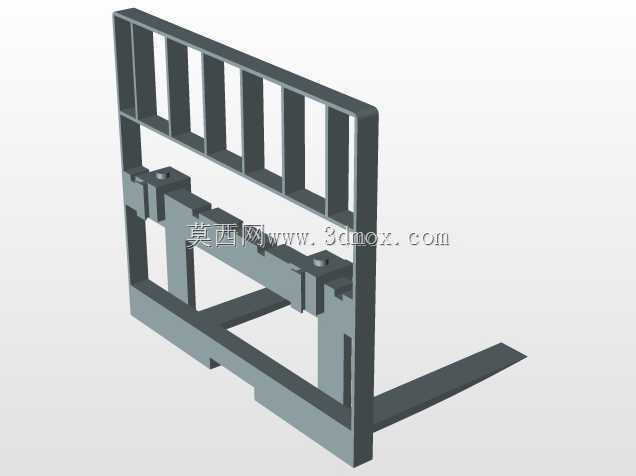

叉车货叉挡架总成结构三维设计

　　该结构为叉车前端核心工作属具总成，集成货叉安装与货物防护功能，广泛应用于厂内物料转运、仓储堆垛、港口装卸、车间工位配送等场景，是平衡重式叉车、前移式叉车等工业搬运车辆直接承载载荷的执行部件。日常作业中，该总成既要承担货叉传递的竖向载荷，也要阻挡堆垛货物向驾驶室方向滑移倾覆，直接关系到搬运作业的载荷稳定性与操作安全性，是叉车属具设计中优先级较高的结构模块。

　　从功能特性来看，该总成分为上下两个功能区段：下部为货叉安装滑架，采用双侧开式挂钩槽结构，可与叉车前端的起升门架槽钢配合，实现沿门架高度方向的升降滑动，同时预留货叉横向调节的挂接空间，作业人员可根据托盘规格、货物尺寸手动调整两个货叉的横向间距，适配不同规格的载具；上部为格栅式挡货架，采用等间距竖向筋条搭配上下横向横梁的焊接结构，在保证足够抗冲击刚度的前提下，尽可能降低结构自重，同时不会遮挡驾驶员观察货叉尖端的作业视野，避免全封闭挡板带来的视线盲区。格栅间隙经过实际作业验证，既能阻挡整箱货物、散件包装物的意外后滑，也不会因间隙过小导致积灰、卡滞包装带等杂物，日常维护清理十分便捷。

　　设计思路上，该结构优先遵循载荷传递路径最短的原则：货叉承受的竖向载荷通过挂接钩直接传递到滑架的下横梁，再通过滑架两侧的滚轮组传递到门架槽钢，最终由起升系统承担；货物后倾产生的水平冲击力则通过挡货架的竖向筋条传递到上横梁，再经两侧的连接立板传导至滑架主体，避免局部应力集中导致的结构变形。所有板材连接位置均采用连续角焊缝设计，焊缝高度根据板材厚度匹配，在滑架与滚轮安装的配合面预留机加工余量，保证安装后滚轮与门架槽钢的配合间隙符合行业通用公差要求，避免升降过程中出现卡滞、晃动问题。挡货架的筋条排布避开了门架起升链条、液压管路的布置空间，不会在总成升降过程中与其他部件产生运动干涉。

　　从安装边界与尺寸适配来看，该总成的滑架挂钩槽尺寸匹配主流吨位叉车的标准门架槽钢规格，两侧滚轮安装孔的中心距符合行业通用安装尺寸，可直接替换同吨位车型的原厂属具，无需对门架结构做二次改造。货叉挂接槽的开口尺寸适配标准厚度的货叉挂臂，横向调节范围覆盖常规1-3吨级叉车常用的货叉间距调整区间，满足不同规格托盘的作业需求。挡货架的高度设计兼顾防护范围与视野要求，上横梁高度不遮挡驾驶员坐姿状态下的前方水平视线，下沿与滑架上平面的连接位置避开货叉调节的运动路径，货叉在全行程横向移动时不会与挡货架筋条产生刮碰。总成的整体重心靠近门架安装面，尽可能降低属具自重带来的载荷前倾力矩，保证叉车在额定载荷下的纵向稳定性。

　　实际结构细节上，滑架下横梁采用加厚矩形截面型材，承受货叉传递的集中载荷时挠度控制在允许范围内，避免长期满载作业出现横梁下弯变形；挡货架的竖向筋条采用冷弯型钢制作，截面抗弯性能优于同厚度的平板结构，在承受货物冲击时不易出现弯折变形。总成所有外露边均做倒角处理，去除焊接毛刺与切割锐边，避免作业人员调整货叉时被划伤，表面处理采用抛丸后喷涂耐磨防锈涂层，适配厂区、仓库等多粉尘、偶尔有液体溅落的作业环境，延长结构使用寿命。
