标准USB公头连接线结构三维建模

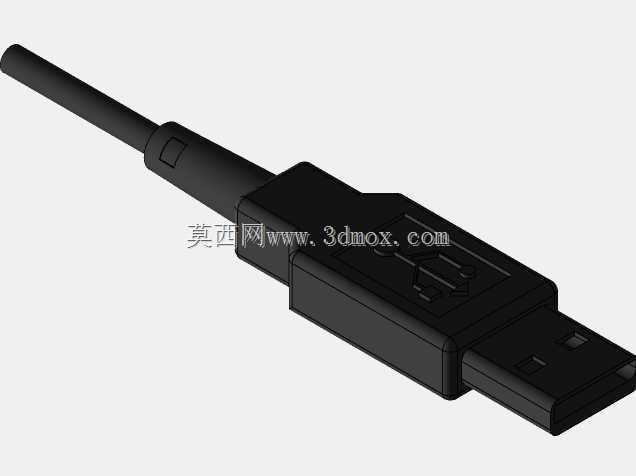

　　日常做消费电子外设、工业控制通讯链路的结构设计时，USB公头线缆组件是绕不开的基础接插件，很多刚入行的结构工程师容易把这个零件做的过于理想化，忽略实际装配和使用中的边界约束，这次建模的核心就是把量产环节的实际公差、使用场景的受力需求全部融入结构细节里。先从实际应用场景说起，这类接口覆盖的场景跨度极大，从桌面端的键鼠、U盘、移动硬盘等消费外设，到工业现场的调试串口、数据采集器连接线，再到小型数码设备的充电、数据传输链路，几乎所有需要短距离有线数据交互、低压小电流供电的场景，都会用到这类标准USB公头组件。很多人建模时只画个大概的外形，忽略了实际使用中的插拔受力：公头金属插片的伸出长度严格遵循通用串行总线的物理规范，

　　插片根部的塑胶卡位台阶要和母座的内槽做0.1mm的间隙配合，既不能过紧导致插拔力超过用户可接受的15N阈值，也不能过松导致插合后接触不良、轻微晃动就断连。线缆尾部的应力释放锥是整个结构里最容易出问题的部位，建模时特意做了渐变的壁厚过渡，从接头主体处的2.5mm壁厚逐步过渡到线皮处的0.8mm，这个弧度是参考了实际弯折测试的数据——常规使用中用户弯折线缆的角度大多在0到60度区间，渐变结构能把弯折应力分散到15mm长度的锥段上，避免线皮和接头衔接处因为应力集中出现断裂，很多廉价数据线用几次就外皮开裂，本质就是这个部位做的太生硬，没有做应力分散的过渡结构。再看接头主体的结构，外壳采用的是两片式扣合结构，建模时预留了0.

　　15mm的扣位咬合量，内部的塑胶基座要精准卡住四个金属接触弹片，弹片的位置度公差控制在0.05mm以内，确保和母座接触时每个引脚的对正精度，不会出现引脚错位导致的短路、通讯失败问题。外壳表面的USB标识凹槽深度做了0.2mm，既方便用户识别插接方向，也不会因为凹槽过深积灰影响外观。尺寸边界上，整个公头主体部分的宽度控制在12mm，厚度4.5mm，金属插片的长度是14mm，加上尾部应力锥和线缆的衔接段，接头整体的硬结构长度是35mm，这个尺寸是为了适配市面上绝大多数设备的母座安装空间——比如笔记本侧边的接口间距通常是8mm，这个宽度的公头不会干涉相邻接口的使用，不会出现插了这个USB头就挡住旁边Type-C或者音频口的情况。

　　建模时还特意考虑了注塑成型的工艺性，外壳的所有棱角都做了R0.3的圆角，避免注塑时出现应力痕、尖角缺料的问题，内部的塑胶基座和金属外壳之间预留了0.1mm的装配间隙，方便产线组装时快速压合，不需要额外做二次修配。很多工程师做这类接插件建模时，容易忽略线缆的弯曲半径约束，这次建模里线缆部分的最小弯曲半径设为线缆直径的5倍，也就是常规3mm线径的线缆，最小弯曲半径不小于15mm，避免内部芯线因为过度弯折出现断芯，这个参数是参考了通讯线缆的行业测试标准，确保在1000次弯折测试后，芯线的导通率仍然满足要求。另外，公头金属插片的前端做了0.2mm的导入倒角，用户插接时不需要完全对正就能顺利滑入母座，降低对位难度，插片表面的镀层厚度在建模时虽然不用直接体现，但结构上预留了0.02mm的镀层空间，确保镀层后整体尺寸仍然在规范公差带内。从结构设计的思路来说，这个模型没有做多余的装饰性结构，所有的几何特征都是服务于实际功能：扣位是为了固定外壳，应力锥是为了提升线缆耐弯折寿命，倒角是为了提升插接便利性，尺寸控制是为了适配各类设备的安装空间，没有一个特征是为了好看而加的。实际做设备选型的时候，工程师可以直接调用这个模型，把它装配到自己的设备外壳接口处，验证公头插合后和外壳的间隙是否合理，会不会出现外壳挡住公头导致插不到位的情况，也可以用这个模型来做配套的防护盖、接口防尘塞的结构设计，确保配件的配合尺寸精准。
