双孔连接间隔棒机械结构设计

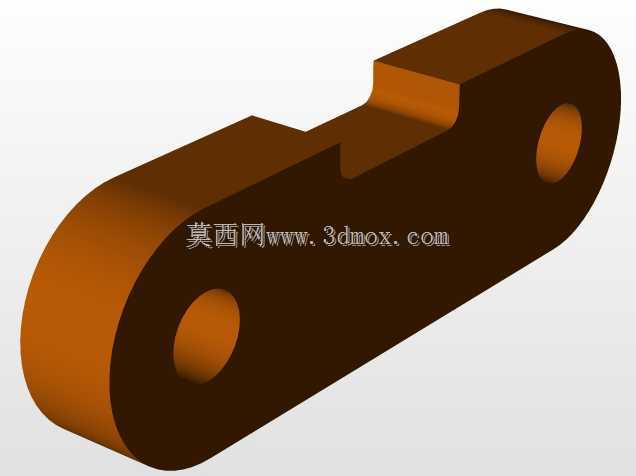

　　在各类机械传动、连杆机构以及工装夹具的装配场景中，间隔类支撑连接件是保证机构运行精度、避免构件间发生运动干涉的核心基础零件，本次呈现的双孔间隔棒结构，就是针对平行轴系连杆传动场景开发的专用间隔支撑构件。这类零件最常应用在压力机连杆组、自动化输送线的摆臂传动机构、工装夹具的定位连接组中，核心作用是在两个平行布置的铰接构件之间形成固定的轴向支撑间隔，避免铰接的连杆、摆臂在往复运动过程中发生轴向窜动，或是相邻构件的运动面出现剐蹭磨损，同时也能承担一定的径向载荷传递作用，保证铰接点的受力分布更均匀。从结构设计逻辑来看，该间隔棒采用一体化长条形基体设计，两端分别设置同轴度公差严格控制的铰接通孔，两个孔的中心距是整个零件最核心的安装尺寸参数，

　　直接决定了连杆机构的传动比与运动行程，设计过程中需要根据配套机构的运动包络计算确定中心距数值，同时要保证两个孔的轴线平行度误差控制在IT7级公差范围内，避免铰接后出现卡滞、别劲的问题，加速铰接销轴的磨损。基体中段采用了局部下沉的台阶式结构，这种设计并非单纯的减重考量，更多是为了避让机构运动过程中相邻构件的运动轨迹，比如在摆臂往复摆动时，相邻的连杆端部会经过间隔棒的中段区域，下沉的台阶结构可以预留出足够的运动间隙，不需要额外增加整个间隔棒的轴向厚度就能实现干涉避让，同时还能在不降低整体结构强度的前提下减少零件的材料用量，降低加工成本。零件的外形棱边全部做了R2-R3的圆角过渡处理，

　　一方面是避免热处理过程中棱边位置出现应力集中导致零件开裂，另一方面也能防止装配过程中尖锐棱边划伤操作人员或是损坏相邻构件的表面防护层。两端的铰接孔内壁设计了较高的表面粗糙度要求，一般需要达到Ra1.6的精度等级，装配时可以和配套的铜套或是滚针轴承配合，降低铰接转动时的摩擦阻力，同时孔的两端都做了0.5×45°的倒角，方便装配时销轴的导入，也能避免孔口边缘的毛刺在装配时刮伤销轴表面。从安装边界来看，该间隔棒的厚度尺寸需要匹配配套铰接构件的总间隙宽度，装配后两端面分别和两侧的连杆端面贴合，轴向预留0.02-0.05mm的窜动间隙，既不能过紧导致转动卡滞，也不能过松导致轴向窜动量过大影响传动精度。零件的材质一般选用45号钢经调质处理，

　　硬度控制在HB220-250之间，既保证足够的结构强度承受传动过程中的径向载荷，也具备较好的韧性，承受冲击载荷时不会发生脆断。在实际选型应用时，需要重点核对两个铰接孔的中心距、孔径以及零件的整体厚度三个核心参数，同时要确认中段下沉台阶的深度和长度是否满足相邻构件的运动避让需求，避免装配后出现运动干涉。这类间隔支撑件虽然结构看似简单，但在整个连杆传动机构中起到的作用十分关键，一旦间隔棒的尺寸精度不达标，或是结构强度不足出现变形，会直接导致整个机构的运动精度下降，严重时甚至会出现构件卡滞、机构卡死的问题，造成设备故障。在三维建模过程中，需要重点保证两个铰接孔的同轴度、平行度公差，以及中段台阶结构的位置尺寸，建模时可以先绘制基体的拉伸轮廓，再通过切除特征生成两端的铰接孔和中段的下沉台阶，最后添加所有的圆角和倒角特征，建模完成后需要进行运动仿真验证，确认配套机构在全行程运动过程中，间隔棒与相邻构件之间不存在干涉点，同时要校核零件在最大载荷工况下的变形量，保证变形量控制在允许的公差范围内，不会影响机构的正常运行。
