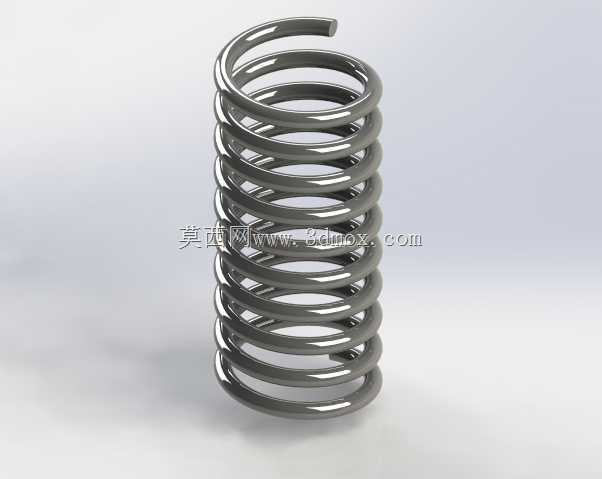

汽车悬架用等节距圆柱螺旋压缩弹簧

　　在乘用车辆与商用车辆的底盘悬架系统、离合器操纵机构、气门组配气机构中，圆柱螺旋压缩弹簧是承担缓冲吸能、载荷传递、运动复位核心功能的基础弹性零件，本次建模的等节距圆柱螺旋弹簧，主要面向乘用车麦弗逊式前悬架的减振器配套场景，同时可适配部分轻载工业设备的复位缓冲工位。从实际装车工况来看，这类弹簧需要承受车轮传递来的垂向交变冲击载荷，在车辆经过颠簸路面时，通过自身的弹性变形吸收路面冲击能量，配合减振器的阻尼作用衰减振动，避免冲击直接传递到车身结构，同时要保证车轮与地面的有效附着，支撑车身的静态载荷与动态加减速、转向过程中的附加载荷。

　　设计这类弹簧时，首先要匹配安装边界的尺寸约束：弹簧的外径需要适配减振器筒身的外围安装空间，避免转向过程中与轮罩、转向拉杆发生运动干涉，内径要保证与减振器活塞杆之间留有足够的间隙，防止弹簧工作过程中出现偏磨、卡滞；自由长度需要匹配悬架的设计行程，在车辆满载状态下弹簧的压缩量要落在材料的线性弹性区间内，避免并圈冲击导致的刚度突变，同时要预留足够的反弹行程余量，防止车辆过坑洼路面时弹簧脱出安装座。弹簧的有效圈数、总圈数需要结合目标刚度值计算确定，节距的选择要保证弹簧在最大压缩量时各圈之间留有合理的间隙，避免并圈时产生金属撞击异响，两端的支撑圈需要做并紧磨平处理，保证弹簧端面与安装座的贴合度，避免工作过程中出现偏载导致的弹簧早期断裂。

　　从建模逻辑来看，首先需要确定弹簧的中径参数，以螺旋扫掠路径为基础，结合弹簧丝的直径生成基础实体，两端的支撑圈需要做节距渐变处理，从有效圈的工作节距逐步过渡到端部的并紧状态，磨平端面的角度需要匹配安装座的贴合面角度，保证安装后的垂直度公差符合装车要求。建模过程中需要重点校验弹簧在极限压缩状态下的轮廓尺寸，确认在最大动载荷压缩量下，弹簧的外径膨胀量不会与周边零部件发生干涉，同时要核对弹簧的刚度曲线是否符合设计目标，保证在常用工作载荷区间内刚度保持线性，避免出现软硬突变影响驾乘质感。

　　这类弹簧除了汽车悬架场景外，还可应用在工业自动化设备的复位机构、阀门的启闭复位结构、工程机械的操纵杆回位结构中，不同应用场景下的参数调整逻辑一致：核心是匹配安装空间的尺寸边界，结合工作载荷的大小、行程范围确定弹簧丝直径、中径、有效圈数参数，保证弹簧的疲劳寿命满足工况的交变载荷循环次数要求。在实际选型替换时，需要核对弹簧的两端安装固定方式，确认端部的结构形式是否与现有安装座匹配，避免出现安装后弹簧受力偏斜的问题，同时要确认弹簧的表面处理工艺，车用场景下通常会做喷丸强化与电泳防锈处理，提升弹簧的抗疲劳性能与耐锈蚀能力，适应底盘区域的泥水、盐雾腐蚀环境。
