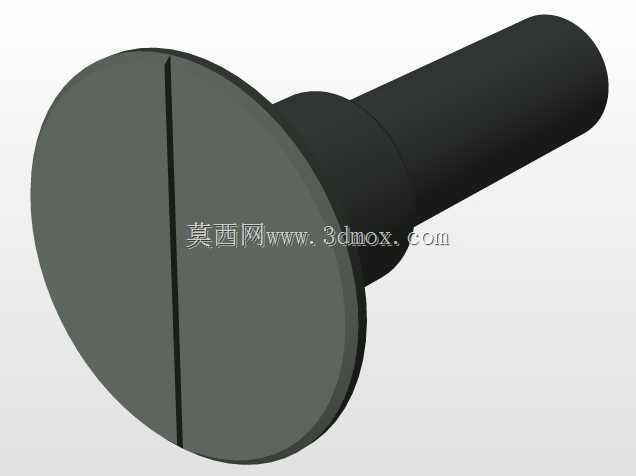

开槽盘头阶梯轴机械传动构件

　　在日常的机械结构设计工作里，阶梯轴是出现频率极高的一类传动承载构件，这次建模的这款带开槽盘头的阶梯轴，最初是针对小型手动调节机构、轻载传动工位的需求做的结构设计，最早接触这类结构是在做小型工装夹具的锁紧调节模块时，当时需要一款既能够承担周向扭矩传递，又能通过端部开槽实现手动螺丝刀调节，同时不同轴径段可以分别适配轴承、传动轮、限位卡簧的轴类零件，普通等直径轴无法同时满足多工位的装配定位需求，才敲定了阶梯变径的结构方案。

　　从实际应用场景来看，这类阶梯轴的适配范围覆盖了不少轻载传动的工位，比如小型手动工装的调节转轴、小家电内部的传动支撑轴、汽车内饰件的手动调节枢轴、低压电气柜的操作联动轴都能见到同结构的轴类零件，不同直径的轴段各自承担对应的功能：直径最大的盘头段是轴向限位的核心结构，装配时盘头端面直接贴合安装基座的基准面，不需要额外加装轴端挡圈就能实现单侧的轴向定位，减少装配时的零件数量，盘头上开的一字槽是为了适配一字螺丝刀的调节需求，在需要手动微调轴的周向角度、或者锁紧轴端配合件的时候，不需要额外设计调节手柄，直接用通用工具就能操作，这部分的槽宽和槽深是按照对应规格螺丝刀的作业尺寸设计的，槽的两个侧面做了微小的拔模斜度，避免螺丝刀卡滞，同时槽底做了圆角过渡，防止应力集中导致槽根开裂，毕竟手动调节的时候如果施加的扭矩过大，槽根是最容易出现应力断裂的位置。

　　中间的变径过渡段是整个轴的应力集中管控重点，设计的时候没有直接做直角台阶，而是采用了圆角过渡的结构，圆角半径根据相邻轴段的直径差做了匹配，既不会因为圆角过大导致配合件无法贴紧台阶端面定位，也不会因为圆角过小造成热处理或者受载时的应力集中断裂，这一段的轴径主要是用来适配滚动轴承或者滑动衬套的，装配的时候轴承内圈直接抵在台阶端面上，实现轴承的轴向定位，对应的轴段公差按照基孔制的过渡配合设计，保证轴承装配后不会出现内圈跟转的问题，同时也不会因为过盈量太大导致轴承装配时内圈胀大影响游隙。

　　最外侧的小直径轴段是功能输出段，根据不同的使用场景可以适配同步带轮、齿轮、凸轮或者锁紧螺母，这一段的轴端做了倒角处理，方便装配时引导配合件顺利套入，部分需要周向固定的场景下，这一段轴上还可以加工键槽或者铣扁位，用来安装平键或者紧定螺钉，实现配合件跟轴的周向固定，传递额定扭矩。整个轴的长度方向尺寸是按照安装基座的厚度、配合件的总宽度、锁紧件的安装余量综合确定的，装配时从盘头侧穿入安装孔，依次穿过基座、轴承、传动件之后，在轴端加装卡簧或者锁紧螺母，就能实现整个轴的双向轴向固定，不需要额外设计复杂的轴向限位结构，整体装配流程非常简便，适合批量装配的生产线作业。

　　从材料选型的角度，这类轻载阶梯轴一般选用中碳钢做调质处理，表面根据使用需求做发黑或者镀锌处理，有耐磨需求的工况下还可以对轴承配合段做高频淬火，提升表面硬度，延长使用寿命。建模的时候需要重点注意各个轴段的同轴度公差，尤其是轴承配合段跟传动件配合段的同轴度，直接影响传动时的跳动量，如果同轴度超差，传动过程中会出现噪音大、振动大、轴承提前磨损的问题，盘头端面跟轴中心线的垂直度也需要严格管控，否则装配后盘头跟基准面贴合不严，会出现轴窜动的问题。另外开槽的位置需要保证在盘头的中心线上，否则调节的时候螺丝刀容易滑脱，影响操作体验。

　　在实际选型替换的时候，需要重点核对几个安装边界尺寸：首先是盘头的直径和厚度，要确认安装基座上的沉孔尺寸能够容纳盘头，保证盘头端面能够完全贴合基准面；其次是各个轴段的直径和长度，要跟适配的轴承、衬套、传动件的内孔尺寸、宽度尺寸匹配，避免出现配合件装不到位或者轴向间隙过大的问题；最后是开槽的尺寸，要跟常用的螺丝刀规格匹配，保证调节时的受力均匀。这类结构的阶梯轴因为结构简单、装配便捷、功能集成度高，在很多轻载传动、手动调节的场景下都能替代复杂的定制轴类零件，减少设计和加工的成本，同时可靠性也经过了大量实际工况的验证，只要按照额定载荷选用，很少出现结构失效的问题。
