带键槽内嵌轮毂式滑轮结构设计

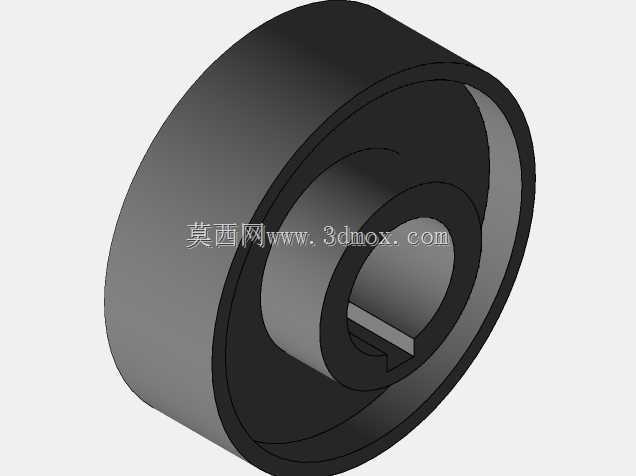

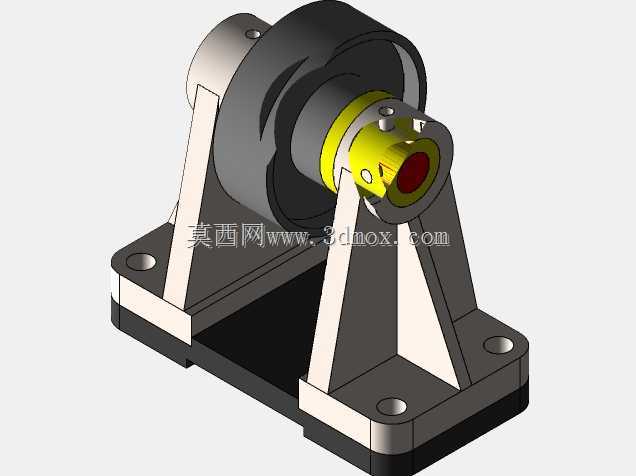

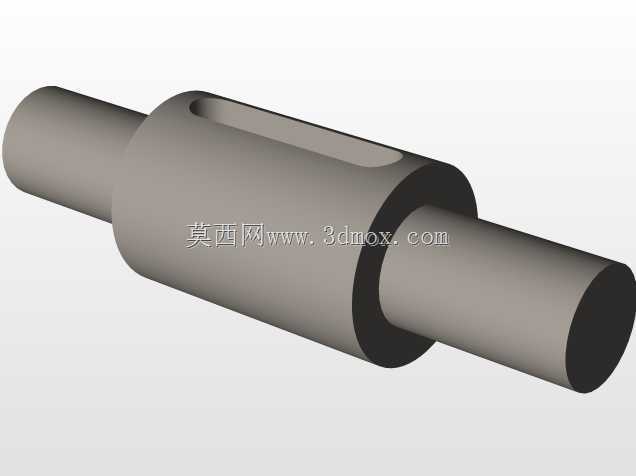

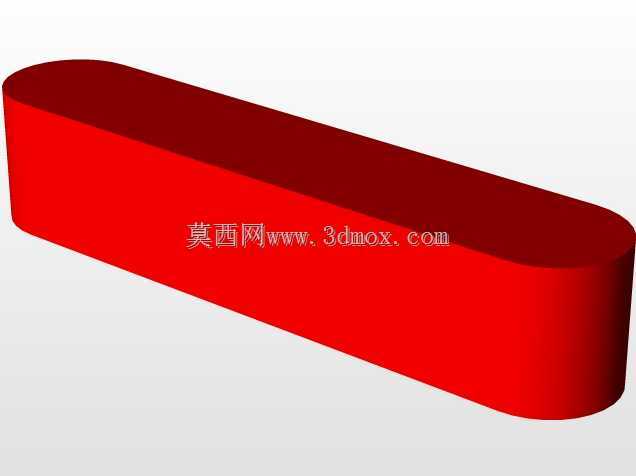

　　在车间线缆牵引工装、轻型输送线改向工位、小型起重导向支架这类实际应用场景里，这类带内嵌轮毂的滑轮是很常见的受力传动零件，日常选型和建模时要先明确它的实际受力边界，不能只照着外形画个圈就完事。先从实际安装逻辑说，这个滑轮的中心是带标准平键槽的安装孔，孔的公差一般选H7配合，适配对应直径的固定光轴，键槽的尺寸要和轴上的键宽匹配，保证传动时不会出现周向打滑，尤其是用来张紧电缆或者牵引轻型负载的时候，周向定位的可靠性直接影响整套导向结构的运行稳定性，要是键槽开浅了或者配合间隙太大，负载反复启停的时候很容易出现键的剪切失效，这点在建模的时候就要把公差带的预留空间考虑进去，不能只做理论尺寸。

　　再看外形结构，整个滑轮的外轮缘是做了等宽的圆柱面，没有做V型或者U型槽，说明它适配的是平带、扁电缆或者宽幅的柔性牵引件，轮缘的外径尺寸要根据实际需要的传动比或者导向弯曲半径来定，比如牵引控制电缆的时候，轮缘外径不能小于电缆允许的最小弯曲半径，不然长期弯折会导致电缆内部线芯断裂，这点是现场选型最容易忽略的问题，很多新手建模只看安装尺寸，不考虑配套柔性件的弯曲要求，装上去用不了俩月就出故障。轮缘的厚度要匹配牵引件的宽度，单边留2-3mm的余量就行，太宽了会增加不必要的转动惯量，太窄了容易出现牵引件脱槽的问题。

　　中间的轮毂部分是做了加厚设计的，轮毂的轴向长度要比轮缘的宽度小一点？不对，看这个结构的轮毂是和轮缘内侧连为一体的，轮毂的外径要比安装孔大足够的尺寸，保证键槽的壁厚满足强度要求，一般轮毂外径至少是安装孔直径的1.5-1.8倍，要是壁厚太薄，拧紧轴端挡圈的时候很容易把轮毂撑裂，尤其是用尼龙或者铸铁材质做这个零件的时候，壁厚不足的失效概率特别高。轮缘和轮毂之间是空心的辐腔？不对，这个结构是整体式的筒形结构，没有单独的辐条，整个轮体是一体加工或者一体注塑成型的，这种结构的好处是转动时的动平衡更好，适合转速稍高的导向工位，不会像辐条式滑轮那样容易积灰卡杂物，在车间多粉尘的环境里用可靠性更高。

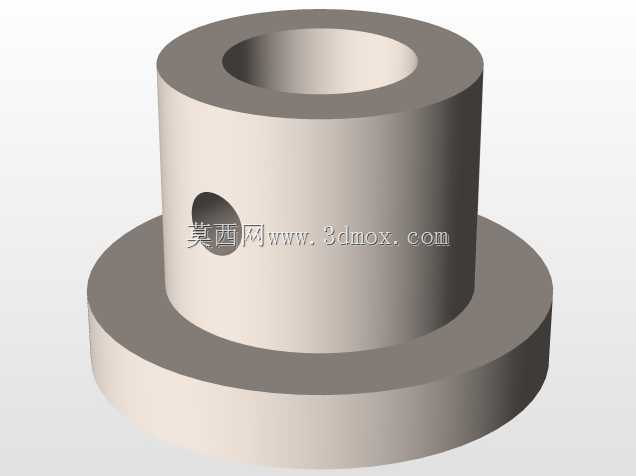

　　实际用的时候，这个滑轮一般是配合深沟球轴承还是直接滑动配合？看这个中心孔的结构，如果是轻载低转速的场景，直接用铜套或者自润滑衬套压在轮毂孔里就行，成本低维护方便；如果是转速稍高、负载稍大的场景，就要在轮毂两端预留轴承安装位，压入对应规格的轴承，把滑轮空套在固定轴上，这时候建模就要注意轴承位的公差选k6，保证轴承内圈和轴、外圈和轮毂孔的配合符合安装要求，还要预留轴用挡圈或者孔用挡圈的卡槽，防止轴承轴向窜动。

　　从设计思路上来说，这种一体式筒形滑轮优先要做的是减重和强度的平衡，轮缘的壁厚不用做太厚，只要能承受径向的挤压应力就行，一般根据负载大小选3-8mm的壁厚，材质如果是45号钢的话壁厚可以薄一点，要是用PP或者尼龙材质就要适当加厚，还要考虑材料的蠕变特性，长期受径向压力的时候会不会出现形变。另外安装的时候要注意，滑轮的端面跳动要控制在0.1mm以内，不然牵引件运行的时候会出现轴向窜动，慢慢就从轮缘上滑出去，所以建模的时候两端面的平行度、中心孔和外轮缘的同轴度都要标注对应的形位公差，给后续加工或者3D打印留好精度参考。

　　还有个容易忽略的细节，就是轮缘的外表面粗糙度，要是用来牵引电缆或者橡胶平带的话，表面不用做太光滑，粗糙度Ra3.2左右就行，太光滑了容易打滑，太粗糙了又会磨损牵引件的表面；如果是用来导向钢丝绳的话，这个平轮缘结构就不合适了，必须开槽，所以这个结构的适用场景就是扁形柔性件的导向和张紧，比如自动化设备里的拖链电缆牵引、包装机上的平带传动改向、小型吊具上的吊带导向这些场景，安装的时候要保证滑轮的中心平面和牵引件的运行方向完全垂直，不然会出现偏磨，时间长了轮缘一边磨出深沟，整个零件就报废了。

　　另外在做三维建模的时候，要把键槽的倒角、轮毂两端的安装倒角都做出来，不要留尖锐的棱边，一方面是安装的时候不容易划伤操作人员，另一方面压入衬套或者轴承的时候也更容易对位，不会因为尖锐棱边刮伤配合件的表面。如果是用于有腐蚀的场景，比如户外的线缆导向，还要在模型里预留表面处理的厚度，比如镀锌或者喷塑的层厚大概0.05-0.1mm，建模的时候尺寸要稍微放大一点，避免处理之后安装孔尺寸变小装不进去。
