四支腿单自由度自适应直升机着陆架

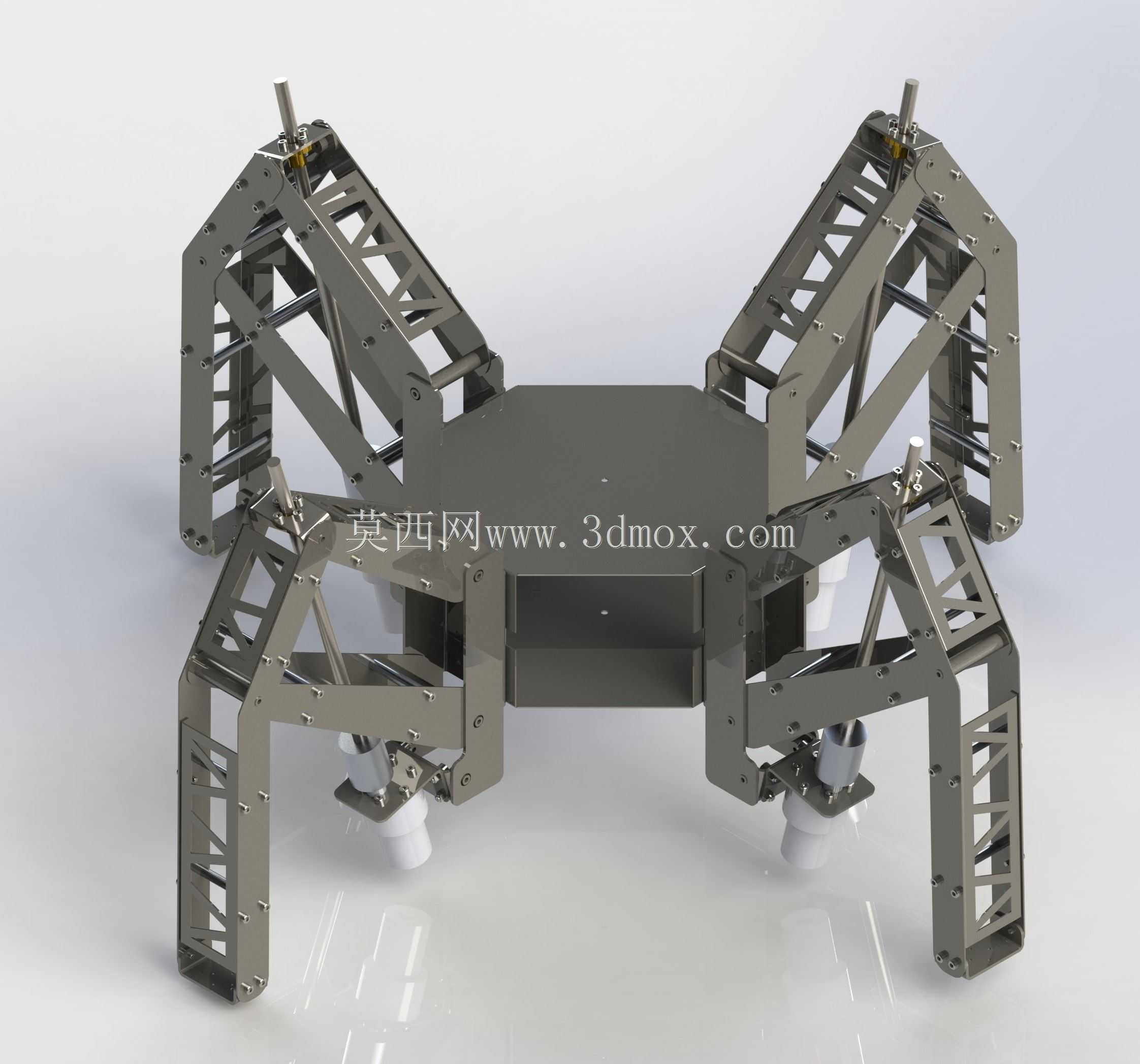

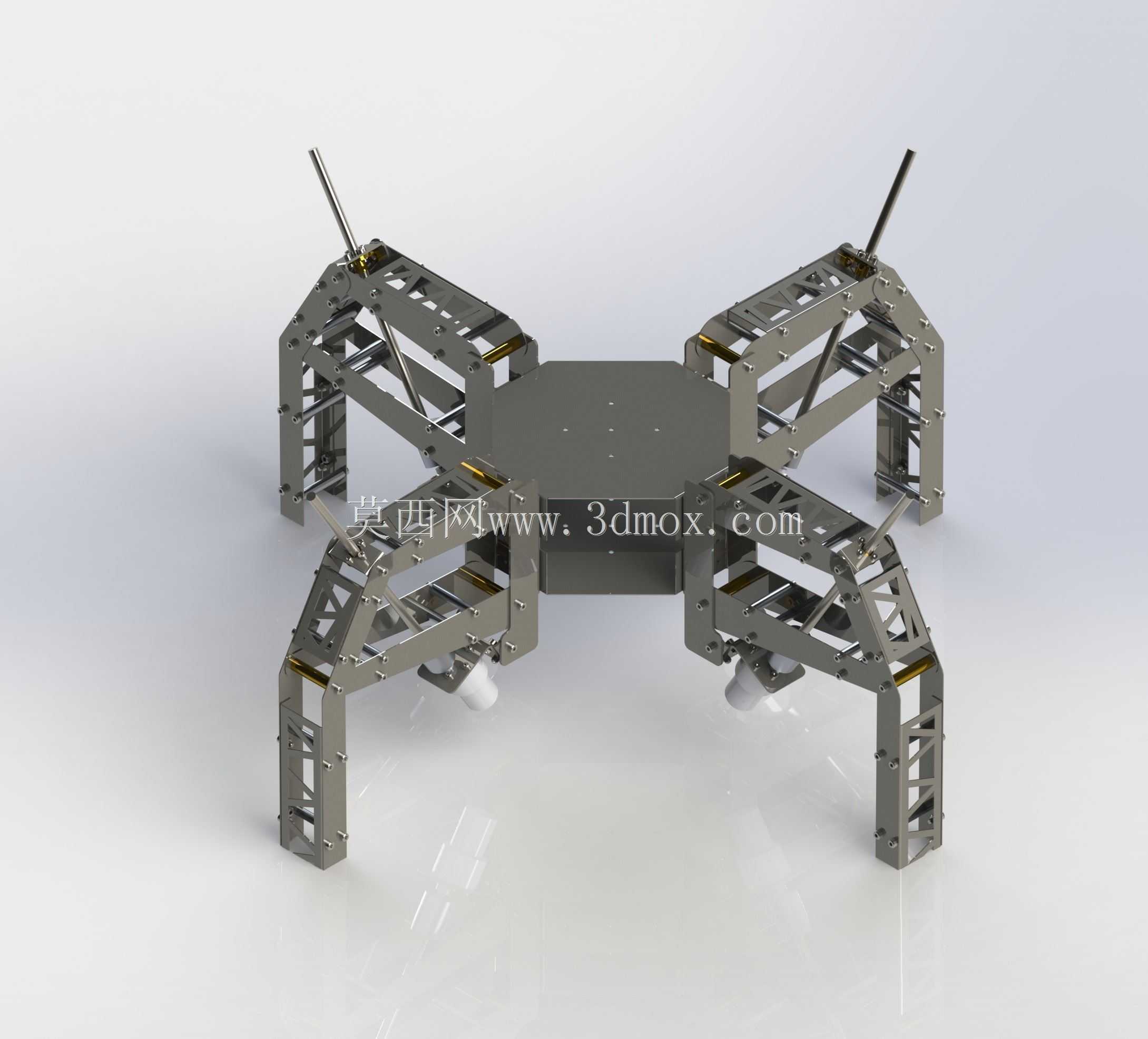

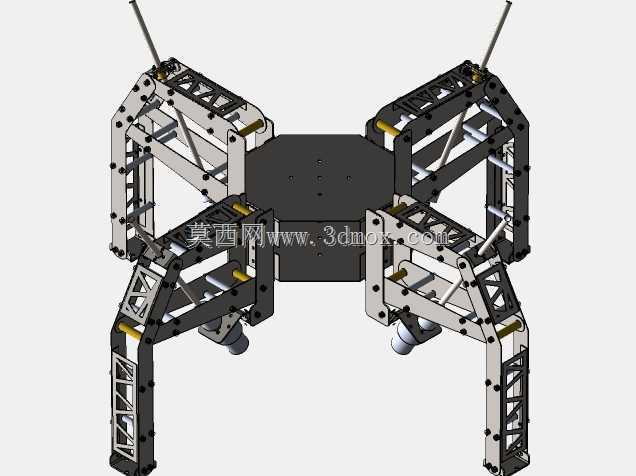

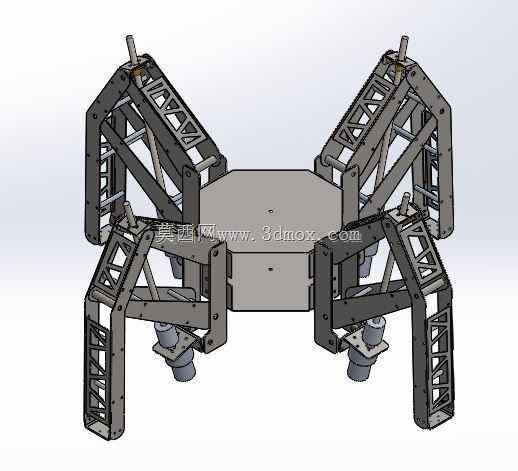

　　在直升机野外作业、应急救援、山地巡检这类非铺装场地起降场景里，常规固定式起落架很容易因为着陆面坡度超限、局部凸起凹陷导致整机侧翻，或是硬着陆时冲击力直接传递到机身主结构，造成机载设备震损、旋翼轴同轴度偏移这类很难现场排查的隐性故障。这套自适应起落架的设计，就是专门针对无预设起降平台的复杂地形工况做的结构优化，四个支腿沿机身中心呈十字对称分布，每个支腿仅保留一个绕铰接点转动的自由度，没有额外的电控、液压驱动元件，完全靠机械结构的随动特性实现着陆面自适应，可靠性比带传感反馈的主动式起落架高很多，也不需要额外布设控制线路、配套动力源，适配多数轻小型无人直升机、有人观测直升机的改装需求。

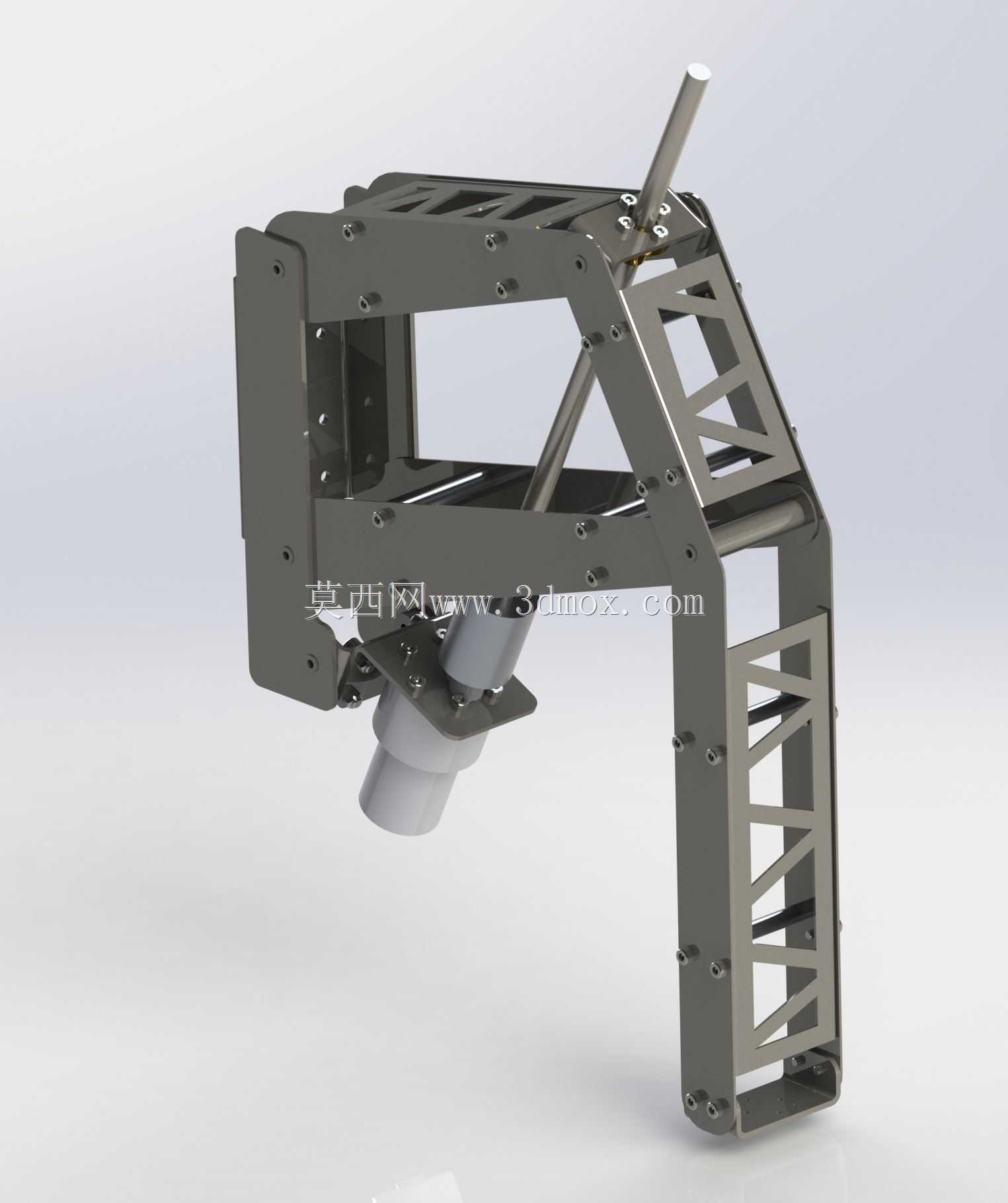

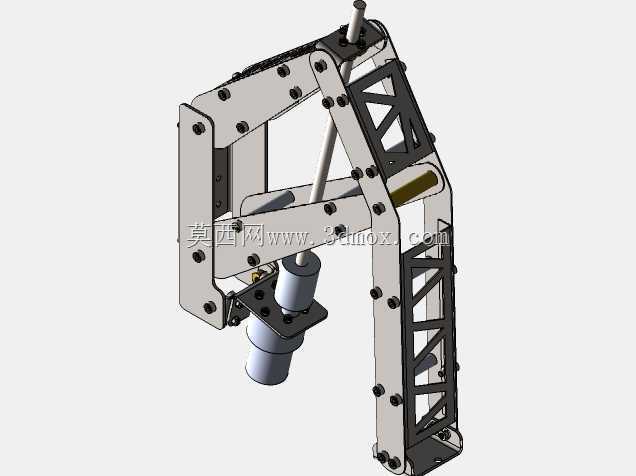

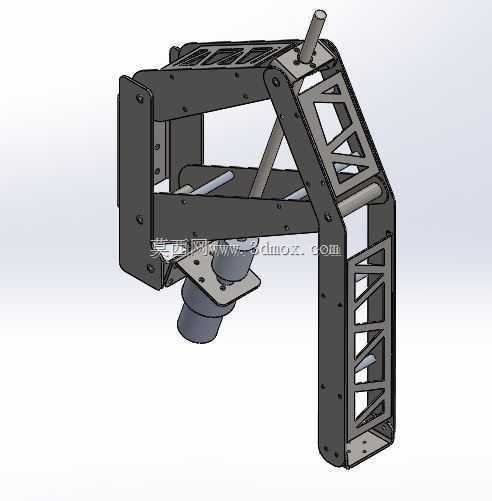

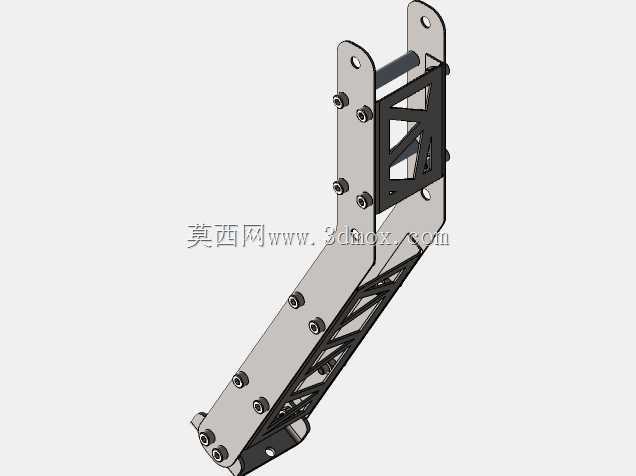

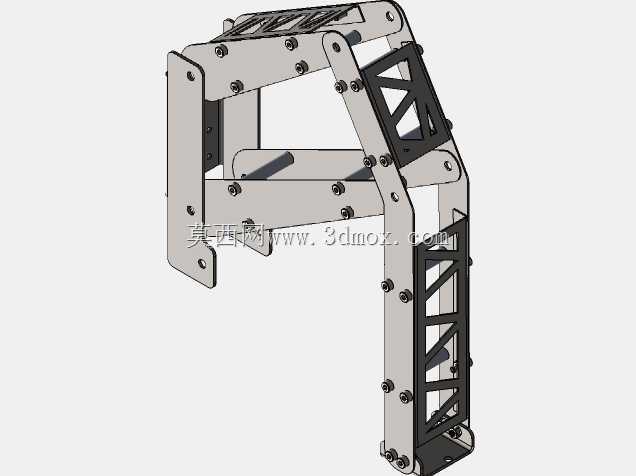

　　从结构设计逻辑来看，每个支腿采用桁架式镂空框架结构，主体承力件用高强度铝合金型材拼接，铰接位置镶嵌自润滑铜套，避免野外沙尘环境下出现卡滞。支腿的转动行程做了硬限位设计，单侧最大摆角控制在18度以内，对应可适应的着陆面最大横向坡度不超过15度，完全覆盖山地、坡地、碎石滩这类常见野外起降场景的坡度范围。支腿底端的支撑脚做了大面接触的圆弧过渡设计，接触面积比常规滑橇式起落架的接地端大60%以上，在松软土质、草甸场地起降时能有效降低接地比压，避免支腿陷进土层导致整机倾斜。

　　安装边界上，这套起落架的中心安装板预留了标准的直升机机身连接孔位，中心板直径320mm，四个支腿完全展开后整机横向最大跨距860mm，纵向跨距与横向保持一致，收拢状态下支腿外沿不超出中心板直径范围，方便运输收纳。安装时不需要改动原机身的主承力框架，直接通过螺栓将中心板与机身下部的承力隔框连接即可，整体自重控制在1.2kg以内，不会给轻小型直升机带来过多的载荷负担。

　　实际着陆过程中，当某个支腿先接触到凸起的岩块或是坡地高位时，该支腿会绕铰接点向上转动，直到其余三个支腿全部接触地面，四个支腿的受力通过铰接点的力矩传递自动平衡，始终让机身保持水平姿态，不会因为单点受力过大出现侧倾。支腿的铰接位置内置了阻尼缓冲结构，硬着陆时能抵消70%以上的竖向冲击，避免冲击力直接传递到机身的飞控、载荷舱位置。和常规的滑橇式、轮式起落架相比，这套结构没有易损的轮胎、减震器耗材，野外维护只需要定期清理铰接位置的沙尘、涂抹润滑脂即可，在高海拔、低温、多沙尘的复杂环境下也能稳定工作，适配森林防火巡查、地质勘探、应急物资投送这类需要频繁在无准备场地起降的作业场景。

　　在结构建模阶段，每个支腿的桁架受力路径都做了拓扑优化，在保证支腿竖向承力不低于80kg的前提下，尽可能削减非承力位置的材料厚度，兼顾结构强度和自重控制。铰接点的位置选择经过多轮运动仿真验证，确保支腿在全行程摆动过程中不会和机身下部的天线、燃油管路、任务载荷设备发生运动干涉，支腿摆动的阻尼系数也经过反复调校，既不会因为阻尼过小导致着陆时支腿晃动幅度过大，也不会因为阻尼过大出现支腿卡滞、无法及时贴合地面的问题。
