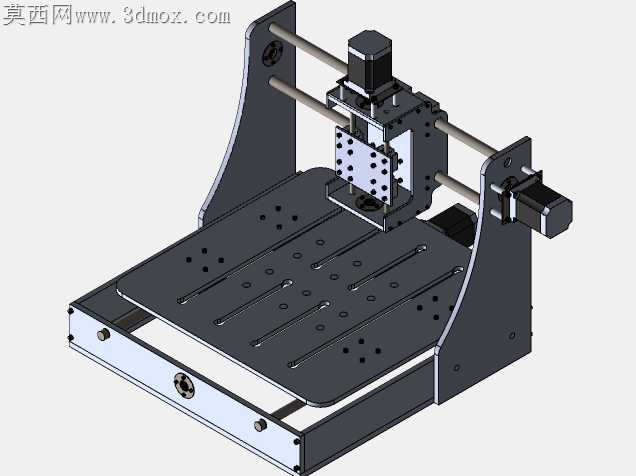

桌面级三轴滚珠丝杠传动雕刻机结构

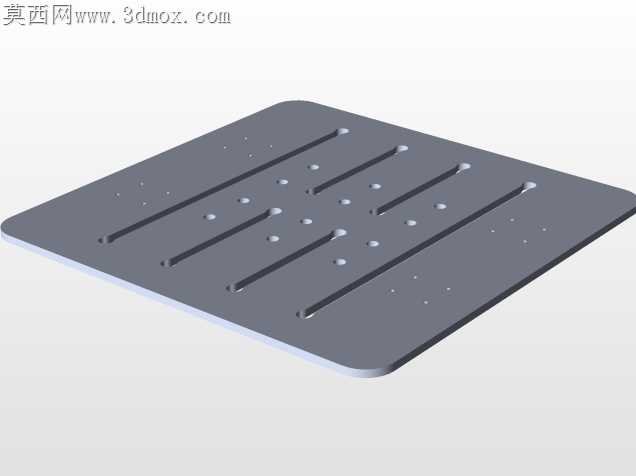

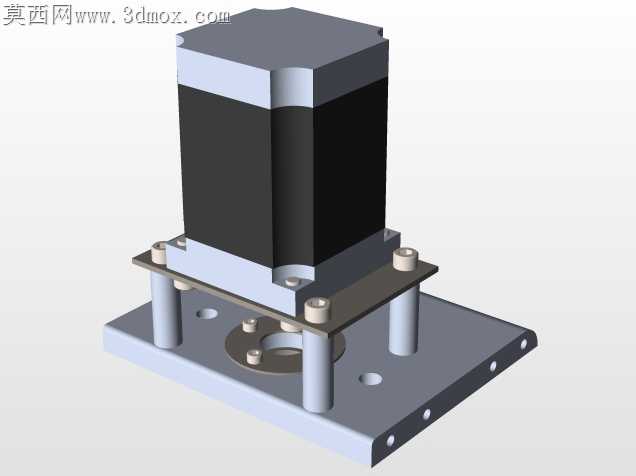

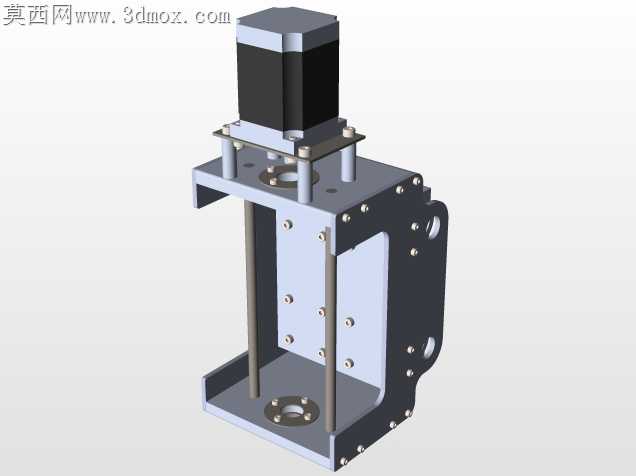

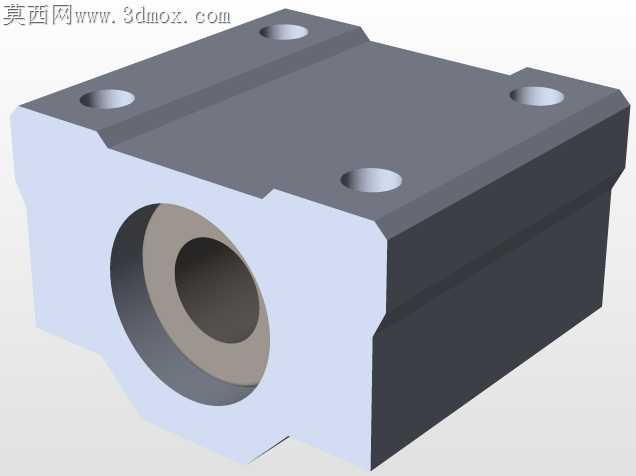

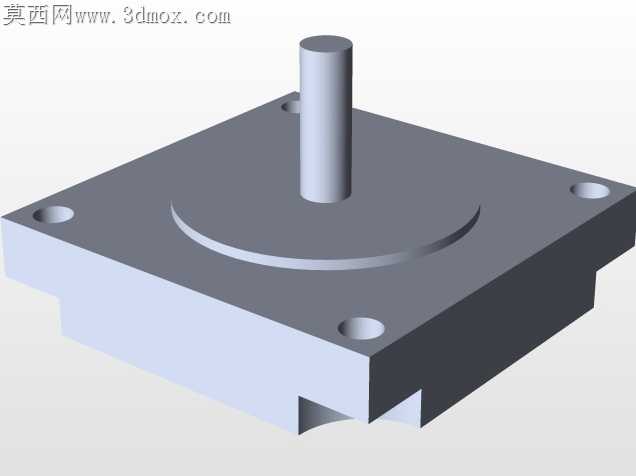

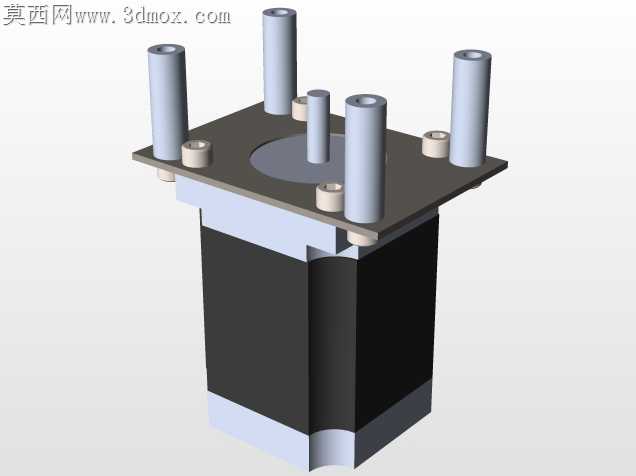

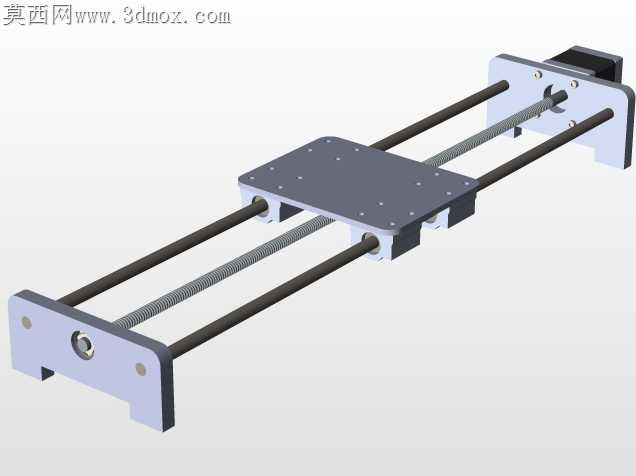

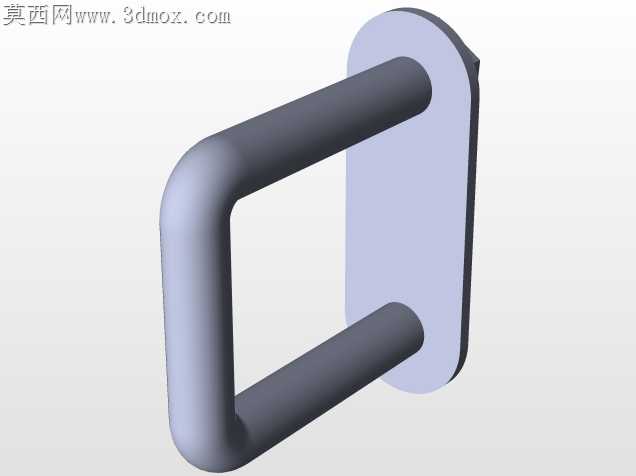

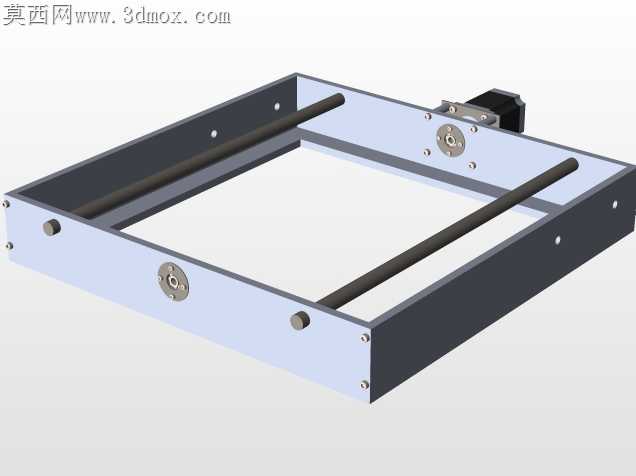

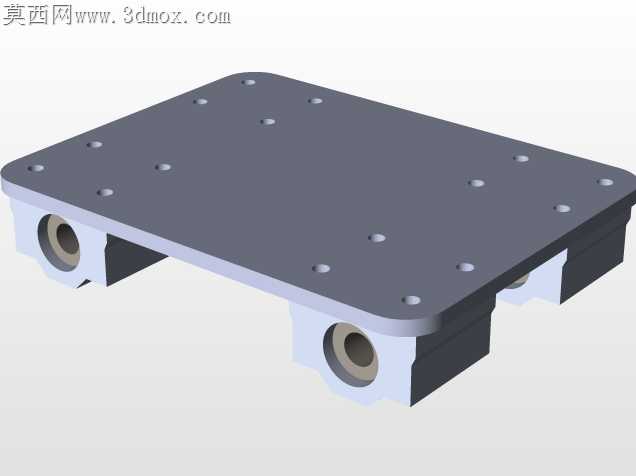

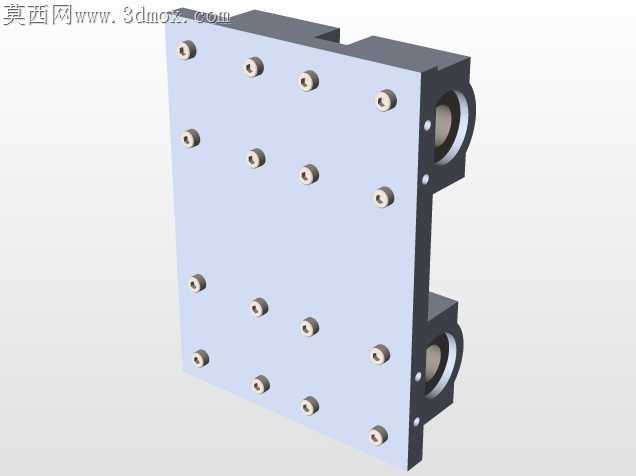

小型桌面加工设备最常遇到的痛点，是光轴传动在长时间往复走刀后出现的间隙累积，切亚克力、软铝这类材料时容易在换向位置留下刀纹，这款结构直接把三个直线轴的传动全部换成滚珠丝杠副，从根源上压缩反向空程的误差空间。两侧立式支撑板做了大圆弧过渡的加厚设计，没有用常见的直角折弯薄板拼接，避免Z轴高速下扎时支撑板出现微幅振颤，连光轴安装座的沉孔都做了同轴度公差预留，装配时不用反复刮研就能保证两根平行光轴的直线度偏差控制在0.02mm以内。工作台面开了纵横交错的T型槽和阵列定位孔，不用额外做工装夹具就能直接压装工件，台面下方的丝杠螺母座做了嵌入式安装，螺母和座体之间留了0.1mm的调整间隙，后期磨损后可以通过顶丝微调预紧，不用整体拆卸更换传动组件。三个步进电机的安装位置都做了偏心调整结构，电机和丝杠之间的联轴器找正更方便，不会出现电机轴憋劲导致的丢步问题，Z轴的滑台安装板做了网格状减重槽，在保证安装平面刚度的前提下降低了运动部件重量，抬刀下刀的响应速度更快，不会因为滑台惯量太大导致步进电机启动失步。走线位置全部留了开放式的线槽空间，拖链安装位直接在支撑板上铣出了定位槽，不用额外打孔固定拖链，装配时能省不少走线的工时，所有连接螺丝的过孔都做了倒角处理，不会因为螺丝孔边缘的毛刺导致装配时板面出现翘曲。底座内部留了驱动板和电源的安装空腔，不用额外做外置电控箱，整机组装完后可以直接放在普通工作台上使用，不会占用太多车间空间，针对小批量加工、样板打样的场景，这种结构的维护成本比普通光轴传动的机型低很多，日常只需要定期给丝杠补充润滑脂就能长期保持加工精度，不用频繁调整传动间隙。
