双气缸驱动PVC管材定长裁切执行机构

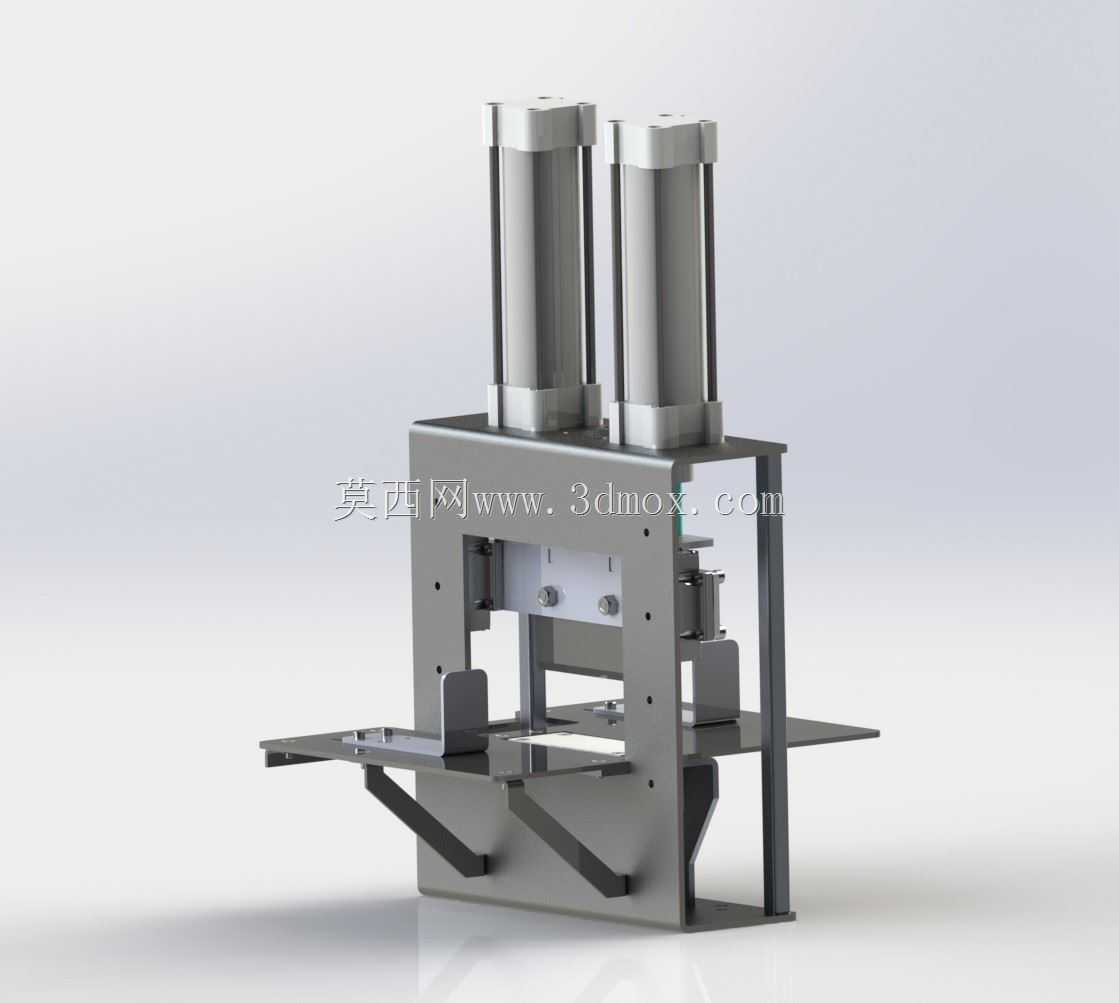

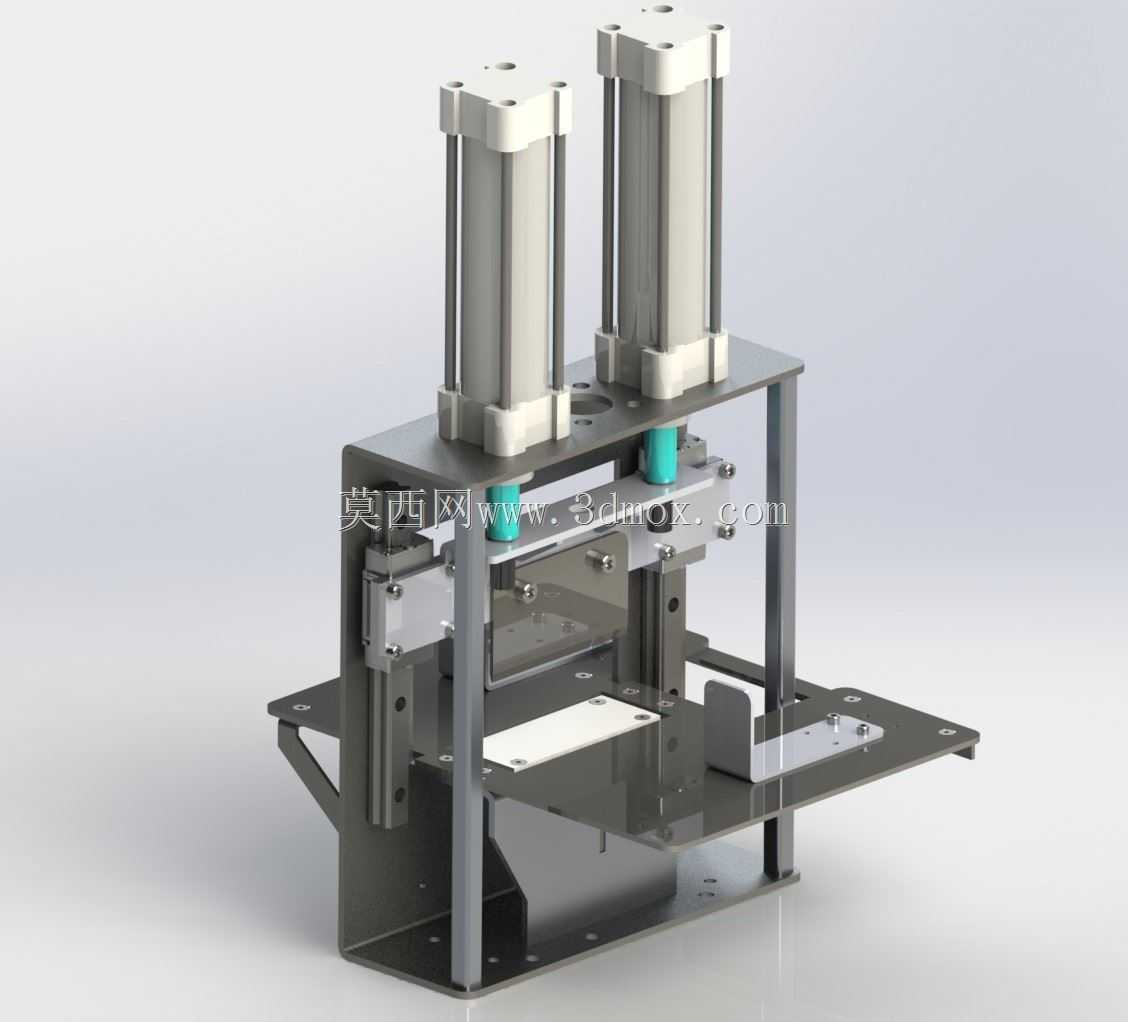

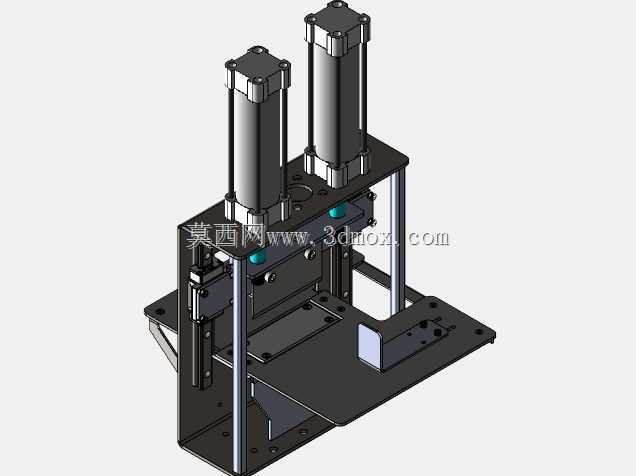

　　这套机构主要面向PVC软质、半硬质管材的在线定长裁切工位，常见于管材挤出生产线末端、线束护套加工工位、小型塑料管件组装线的配套工序，用来替代传统人工切管的作业模式，解决人工裁切长度一致性差、切口倾斜、效率跟不上前端挤出或组装节拍的问题。整套执行单元采用立式双气缸并排驱动的布局，两个气缸同步出力带动切刀组件做垂直向下的进给动作，相比单气缸驱动的裁切结构，双缸布局能让切刀两侧受力均匀，避免长行程下切刀架偏载卡滞，裁切厚度稍大的PVC管材时也不会出现切口一侧压塌、一侧切不断的问题。底座采用整块钣金折弯焊接成型，底部预留了四个安装固定孔位，可直接通过螺栓锁紧在生产线的机架台面上，安装时不需要额外做复杂的调平结构，

　　只要保证进料导向槽与前端管材送料轨道同轴度偏差在0.5mm以内即可，整体安装边界的长宽尺寸控制在400mm*300mm范围内，不会占用过多产线排布空间，适配多数小型管材加工线的工位预留尺寸。进料端设计了可调式定位挡块，可根据需要裁切的管材长度调整挡块位置，调整范围覆盖10mm到200mm的常用短管裁切需求，挡块与底座之间采用腰型孔连接，调整时松开锁紧螺栓滑动到对应刻度位置锁紧即可，不需要额外拆卸部件。切刀组件采用快拆式压板固定，刀片磨损后只需要松开压板上的两个紧固螺丝就能更换刀片，不需要拆解整个裁切架，日常维护的耗时能压缩到两分钟以内，适配产线连续作业的快速维保需求。导向部分采用四根立式光轴做切刀架的运动导向，

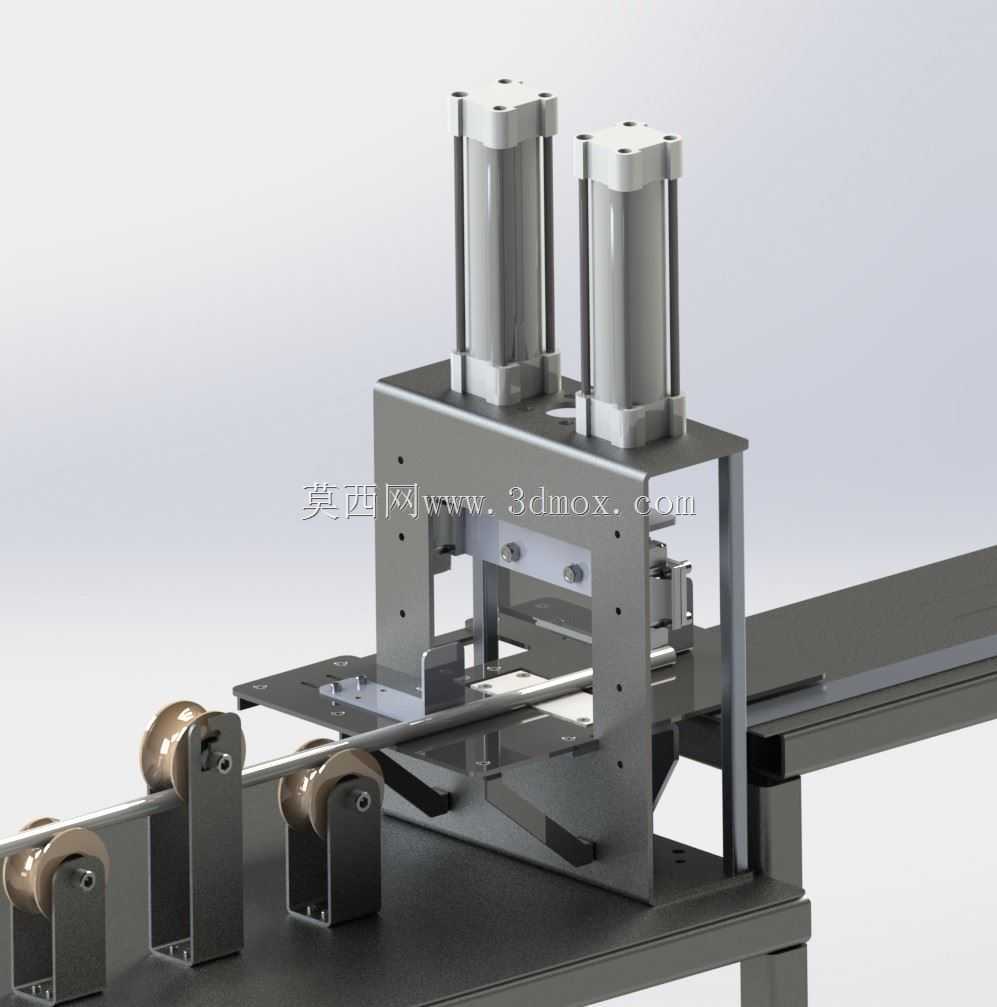

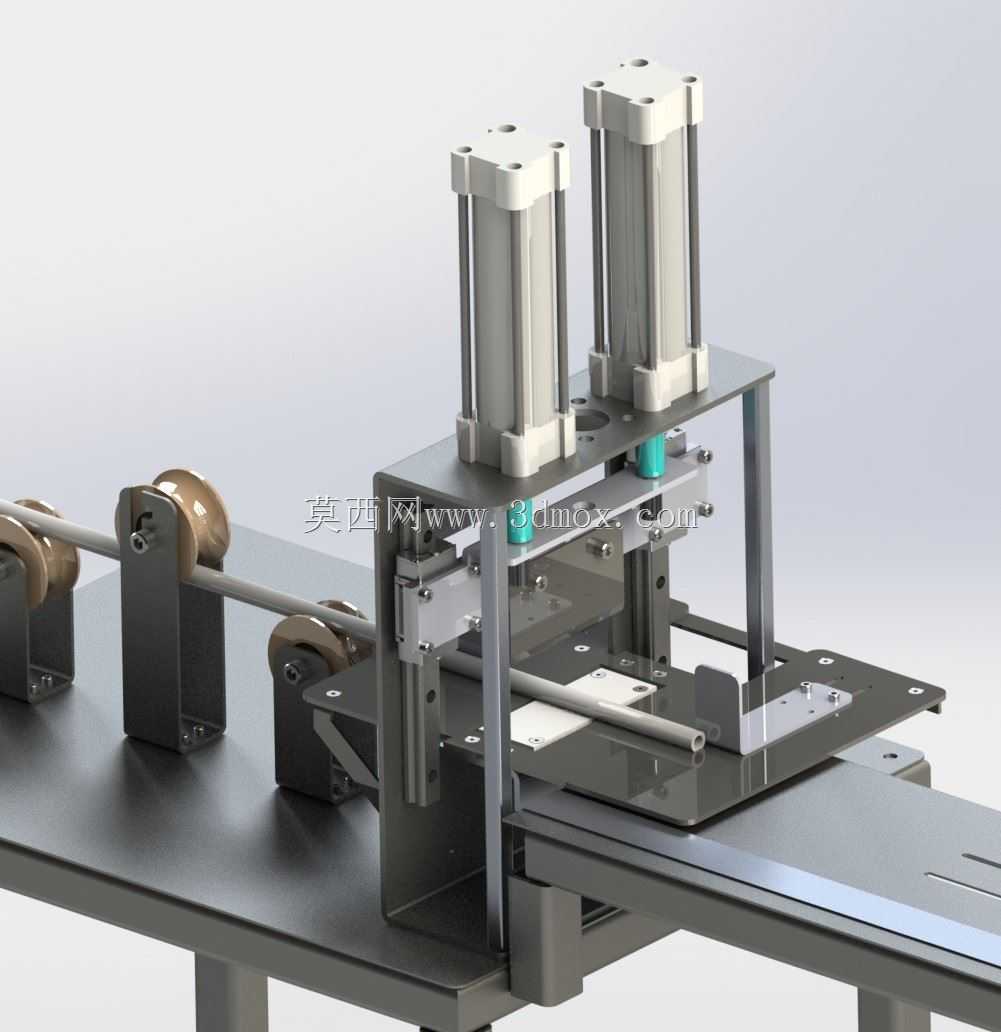

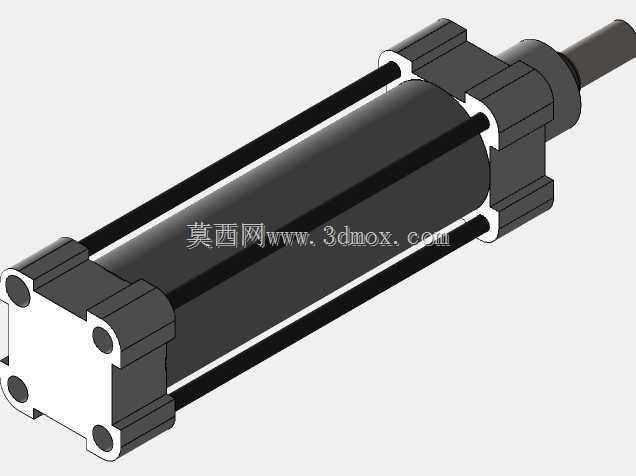

　　光轴与切刀架之间装配了自润滑铜套，长时间往复运动也不会出现卡顿，相比直线导轨的导向结构，铜套配合光轴的方案在PVC裁切产生少量塑料碎屑的工况下更耐脏，不会因为碎屑进入导轨滚道导致运动卡滞，更适合塑料加工这类有少量粉尘碎屑的作业环境。气缸的选型上预留了足够的出力余量，裁切外径20mm以内的PVC管材时，气缸下行速度可调节到0.2m/s，切口平整无毛刺，不需要后续做二次修口处理。机构的侧边预留了电磁阀安装位，可直接配套常用的二位五通电磁阀实现气动控制，接线接气后就能直接接入产线的控制系统，配合前端的送料到位传感器就能实现全自动裁切动作，不需要人工触发操作。在实际产线应用中，这套机构可以直接对接PVC管材挤出机的牵引机输出端，

　　牵引机送料到设定长度后触发传感器，气缸带动切刀下行完成裁切，裁切完成后气缸自动回位，等待下一次送料到位信号，整套动作循环时间可控制在1秒以内，能匹配最高每分钟40次的裁切节拍，完全满足小型PVC管材生产线的产能需求。针对不同壁厚的PVC管材，可通过调节气缸进气节流阀的开度来控制切刀下行速度，裁切薄壁软管时适当降低下行速度，避免管材被压变形；裁切厚壁硬管时适当提高下行速度，保证切口锋利不粘连。底座上的落料槽采用倾斜设计，裁切完成的管材会顺着倾斜面自动滑落到下方的收料箱内，不需要额外设置拨料机构，简化了整体结构。整套机构的所有外露金属件都做了镀锌防锈处理，适配车间内的多工况使用环境，不会因为长时间接触切削冷却液或者车间潮气出现锈蚀卡滞的问题。设计过程中特意将所有气管走线都布置在机架的内侧，通过理线夹固定，避免生产过程中管材或者操作人员剐蹭到气管导致漏气故障，提升了机构运行的稳定性。
