四自由度SCARA水平关节机械臂结构设计

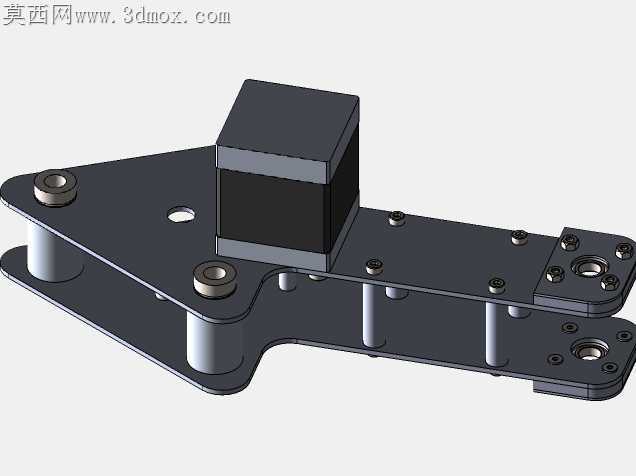

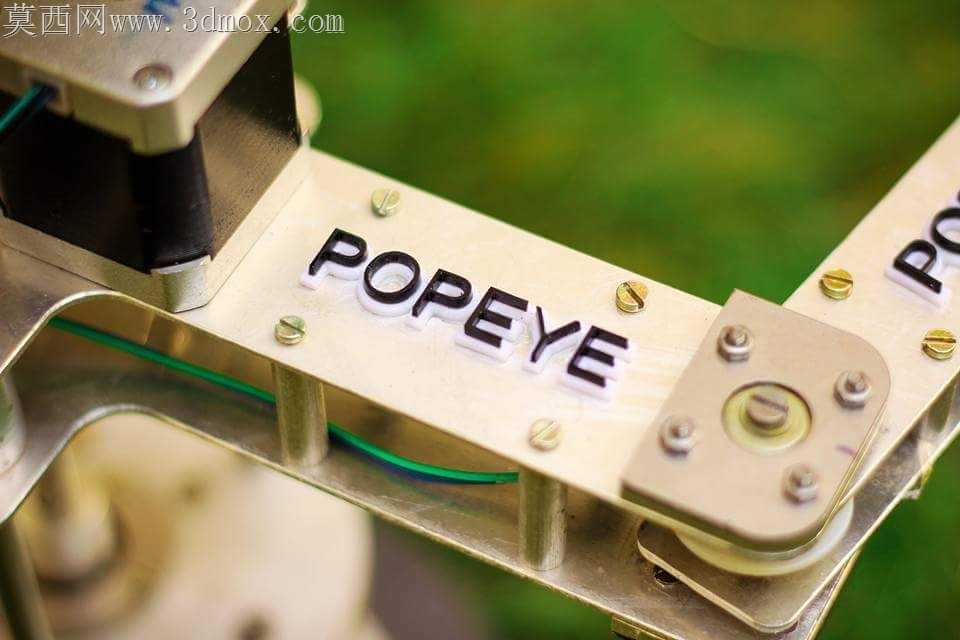

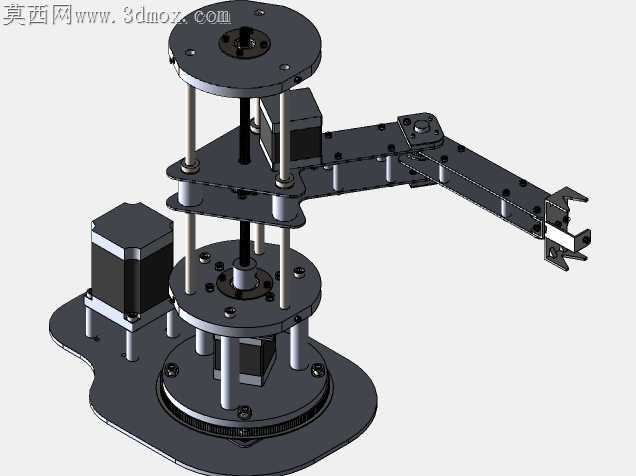

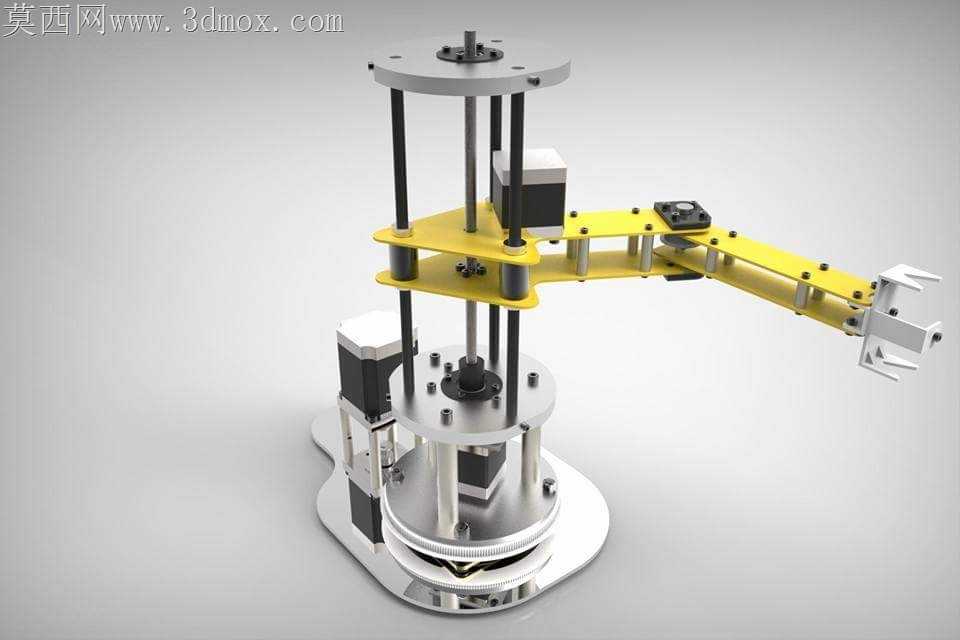

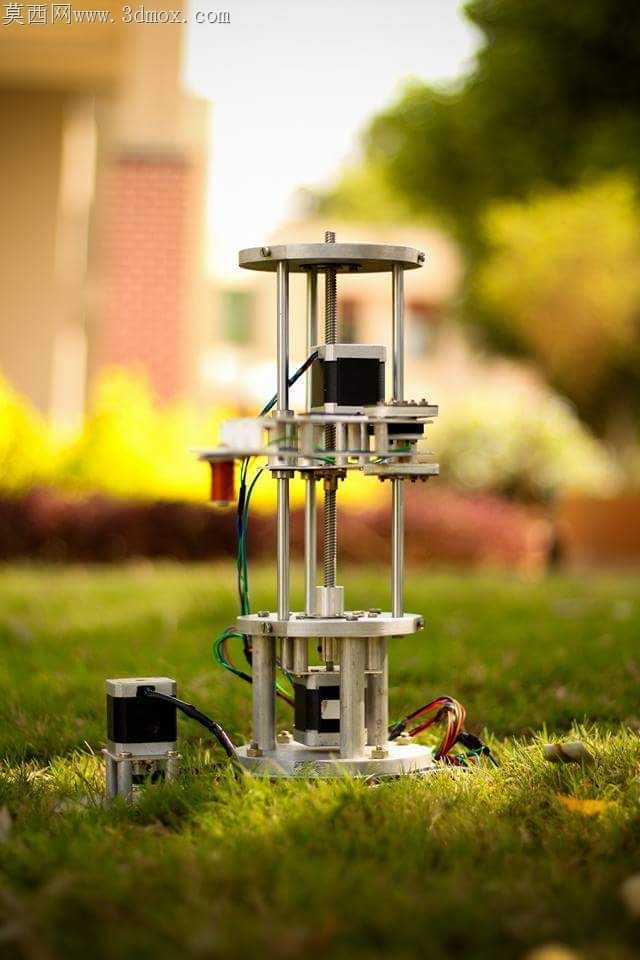

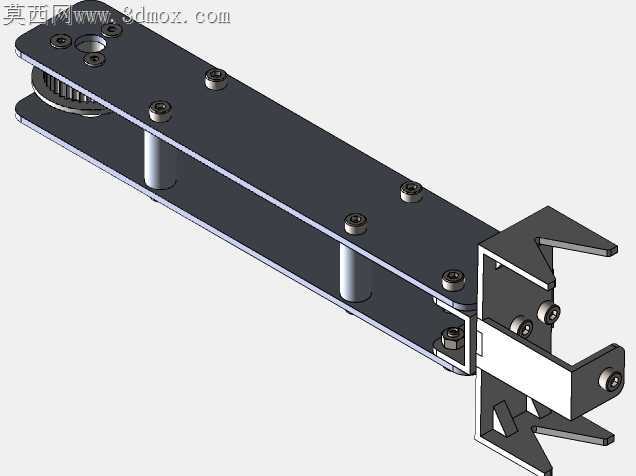

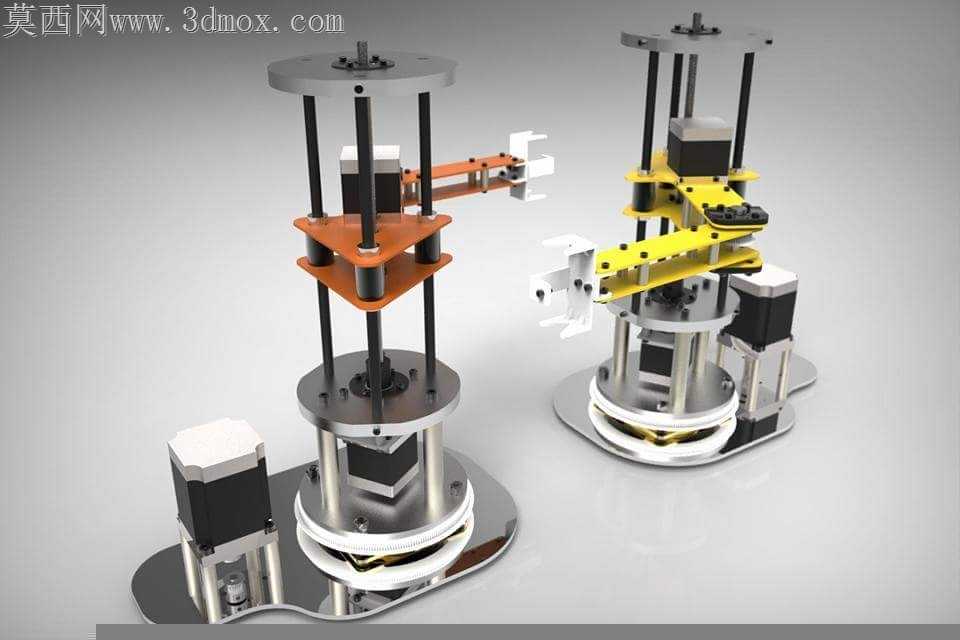

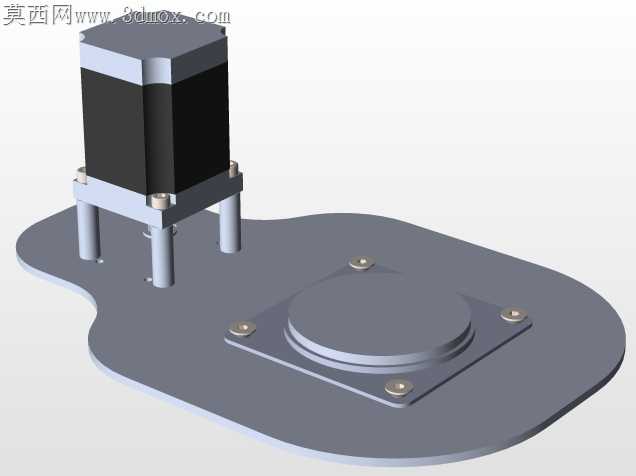

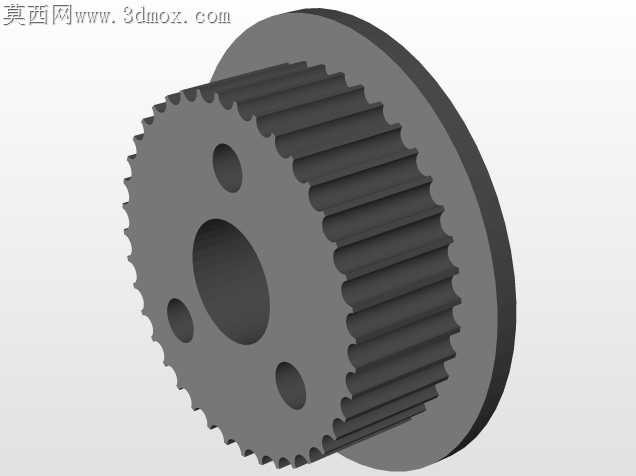

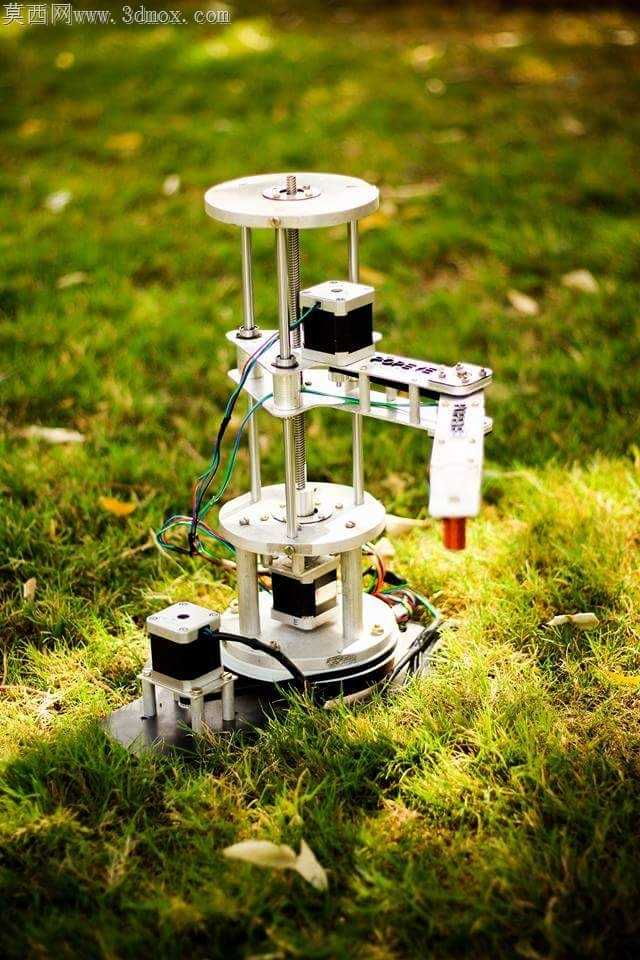

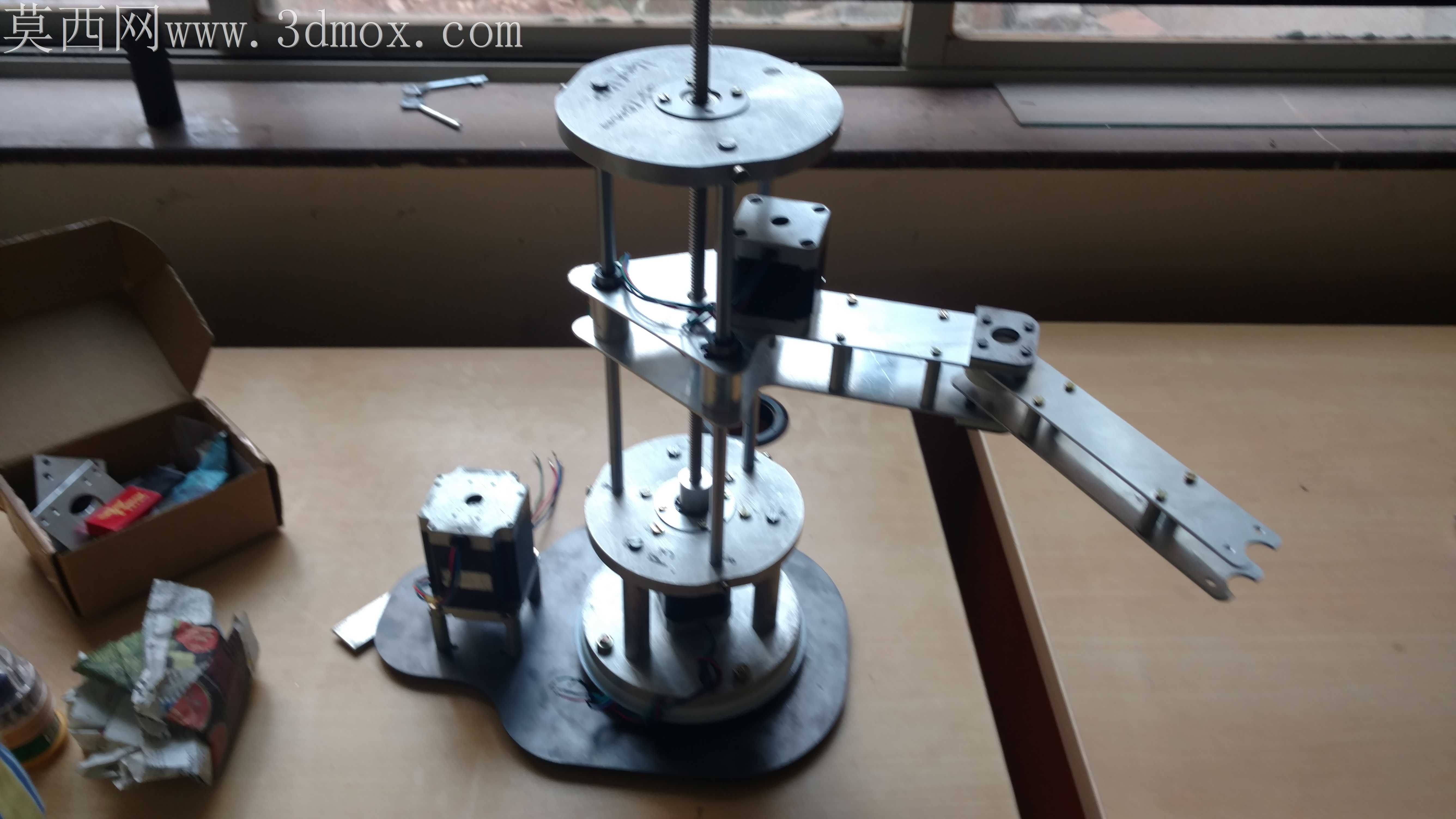

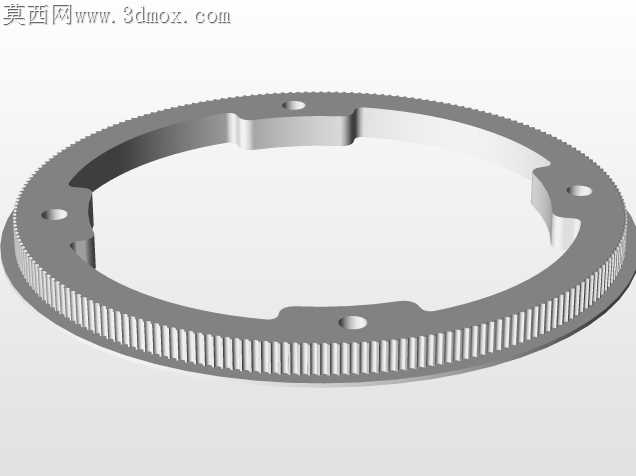

桌面级轻载搬运场景里，传统串联关节臂常因Z轴刚性不足，在小行程高频往复作业中出现末端抖振，这款四自由度水平关节机械臂的结构排布，恰好针对这类加工装配痛点做了针对性适配。底座承载盘采用一体铣削成型的异形轮廓，没有多余的拼接接缝，步进电机安装位预留了0.02mm的同轴度公差带，支撑立柱选用光轴搭配隔套的组合，而非一体化铸造成型的立柱，单根光轴的直线度公差控制在0.01mm/m以内，隔套端面做了精磨处理，装配时不需要额外刮研就能保证上下层回转盘的平行度，大幅降低了小批量加工时的精度管控难度。大臂与小臂的连接关节处，谐波减速器的安装止口做了沉台设计，止口深度比减速器定位凸台浅0.03mm，锁紧螺栓时能形成稳定的过盈配合，不会出现长期回转后减速器移位的问题，臂身采用镂空减重结构，镂空区域的筋板沿受力方向排布，既把臂身重量压低了近40%，又没有损失水平方向的抗弯刚性，步进电机加同步带的传动布局，把驱动单元尽量往底座侧偏移，有效降低了运动部件的转动惯量，高速启停时的过冲量能控制在0.1mm以内。末端夹爪的安装法兰做了快换接口设计，法兰上的定位销孔采用H7公差配合，更换不同规格的夹爪时不需要重新标定零点，夹爪的开合行程限位做了硬限位加软触发的双重防护，硬限位块采用聚氨酯材质，能吸收夹爪开合到位时的冲击，不会因为长期碰撞导致臂身关节出现间隙。走线槽全部藏在臂身内部的空腔里，线缆顺着关节回转中心的过线孔排布，运动过程中线缆不会和外部结构产生拖拽摩擦，回转关节处的轴承选用深沟球轴承搭配推力轴承的组合，既承受径向的回转载荷，又能承接臂身自重带来的轴向力，长时间运行也不会出现轴承窜动的问题。底座底部预留了工装安装的T型槽位，可以直接固定在流水线侧边的铝型材工作台上，不需要额外制作转接板，所有外露的紧固件都选用内六角圆柱头螺钉，螺钉头全部沉到零件表面以下，运动过程中不会勾挂外部的管线或者工件。
