单向导通无活动构件特斯拉阀结构

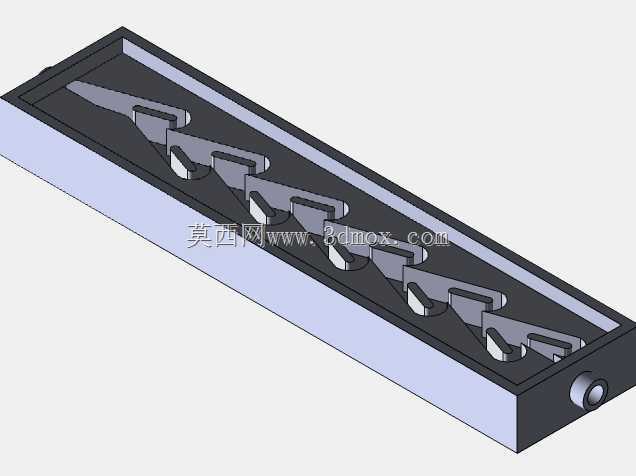

　　做流体控制相关结构设计的工程师大多接触过特斯拉阀，这种没有任何活动阀芯、依靠流道几何形态实现单向导通特性的结构，在很多对可靠性要求极高的工况里，比传统带弹簧、阀芯的止回阀适配性强太多。这次建模的特斯拉阀采用长条形集成流道布局，整体为长方体盒式结构，主体流道沿长度方向布置，内部依次设置多组斜向导流挡块，每组挡块与主流道呈固定夹角布置，正向流动时流体沿主通道顺畅通行，挡块对流体的阻挡作用极小，流阻可以控制在很低的水平；反向流动时，流体冲入挡块与侧壁形成的折返腔，形成多股对冲的紊流，大幅提升反向流动的阻力，实现接近止回阀的单向导通效果，全程没有任何可动零件，不存在磨损、卡滞、密封件老化的问题。

　　从实际应用场景来看，这种结构最早被用于航天领域的流体管路，因为航天工况里阀门的活动部件在振动、高低温交变环境下很容易出现失效，无活动构件的特斯拉阀可以做到和管路等寿命，不需要维护，现在这类结构已经延伸到很多民用领域，比如微流控芯片的流道设计、燃料电池的供气回路、小型散热系统的冷却液回路、甚至是一些化工流体的计量管路，尤其是在小通径、低流量、长期免维护的管路场景里，优势比传统止回阀明显很多。

　　设计思路上，这个模型的流道挡块采用了等间距布置，每组挡块的折返角度经过流阻匹配，反向流阻与正向流阻的比值可以达到较高水平，同时兼顾正向通流能力，不会因为追求反向截止效果把正向流阻做的过高。建模时特意做了流道与外壳的一体化结构，外壳壁厚均匀，适合采用3D打印、注塑或者精密铣削的方式加工，端部的接口采用标准外圆接头结构，可以直接和软管对接，不需要额外做转接结构。

　　外形尺寸方面，整体为窄长型长方体结构，长度方向尺寸远大于宽度与高度，适合在空间狭长的设备内部布置，安装时不需要预留活动部件的运动空间，只需要保证两端管路的对接空间即可，外壳的平面结构可以直接通过粘接、卡扣或者螺丝固定在设备基板上，安装边界清晰，不会和周边的电路板、结构件产生干涉。流道的截面尺寸经过匹配，适合小流量的气体或者低粘度液体输送，内部所有转角都做了小圆角过渡，避免流体在转角处形成不必要的涡流，同时也能减少加工时的应力集中，提升整体结构强度。

　　很多工程师在选型或者设计这类阀的时候容易陷入一个误区，就是一味追求更高的正反流阻比，把挡块做的很密集，结果正向流阻飙升，实际通流能力达不到设计要求，这个模型的挡块间距和角度做了平衡，在保证足够反向阻断能力的前提下，尽可能降低正向流动的压力损失，适合大多数常规的低压流体回路使用。另外这种一体化的结构没有密封接缝，只要加工时保证壳体的密封性，就不会出现传统阀门常见的外漏问题，在输送一些有腐蚀性或者不允许泄漏的流体时，可靠性比组装式的阀门高很多。

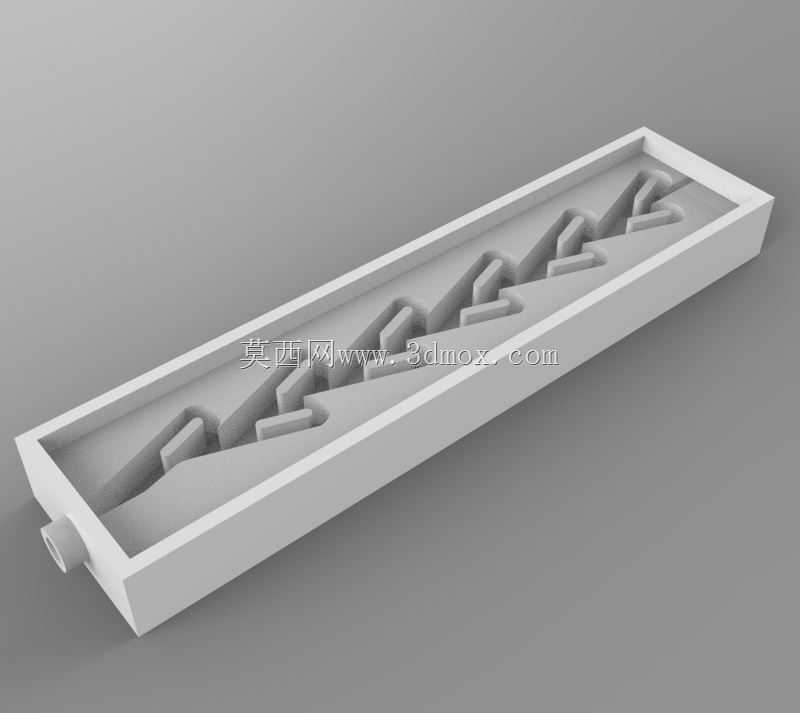

　　从建模细节来看，内部流道的所有挡块与壳体是一体结构，没有拼接缝隙，挡块的端部做了小斜角处理，引导正向流体顺畅通过，反向流动时流体顺着挡块斜面冲入折返腔，形成连续的阻力叠加，每一组挡块都会消耗反向流体的动能，经过多组挡块之后，反向流体的压力会被大幅削弱，实现单向导通的效果。端部的接头位置做了加强筋过渡，避免管路插拔的时候出现接头断裂的问题，整体结构没有薄弱环节，适合长期在振动工况下使用。
