NRV进气阀球夹持固定结构件

　　在气动管路、压缩空气输送系统以及小型内燃机进气控制回路中，NRV类止回进气阀的运行稳定性直接决定整条气路的通断可靠性，而进气球夹持器作为阀组内部承托、限位密封球的核心结构件，其设计合理性直接影响阀件的启闭响应速度、密封寿命与流通阻力表现。不同于常规阀体内置的一体式球座结构，这款夹持件采用独立盘式结构设计，主体为薄型圆盘构型，外圈设置等厚度的环形定位凸缘，安装时可直接嵌入阀腔预设的环形卡槽内，无需额外紧固件即可完成轴向定位，适配的阀腔内径公差带可覆盖H7至H8级的常规加工精度，安装时仅需沿阀腔轴向推入至卡槽位置即可完成装配，大幅降低阀组装配环节的工序复杂度。

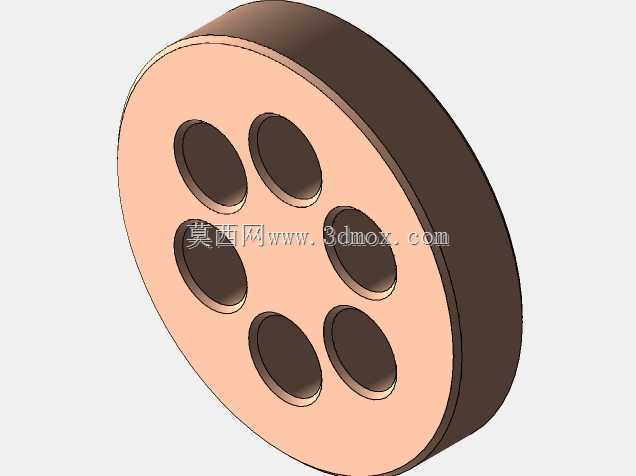

　　从功能实现逻辑来看，该夹持件的核心作用是为阀体内的密封球提供单侧行程限位，同时保证气流可顺利通过盘体上的通流孔进入下游管路。盘体端面均匀分布六个椭圆形通流孔，孔位沿盘体中心呈圆周等角度排布，这种孔型设计相比同开孔面积的圆孔，可在相同盘径下获得更大的通流截面，有效降低气流通过时的局部阻力损失，避免气路在大流量输送工况下出现明显的压损。每个通流孔的边缘均做了R0.5左右的圆角倒钝处理，一方面可消除加工后残留的锐边毛刺，防止长期气流冲刷下产生金属碎屑进入下游气路造成元件卡滞，另一方面可避免密封球在启闭过程中与孔口锐边发生磕碰损伤，延长密封球的使用寿命。

　　设计过程中，首先需要匹配对应规格NRV阀的密封球直径，确定夹持盘的中心基准面与密封球回落位置的间隙值，间隙过小会导致密封球无法完全贴合阀座密封面造成内泄漏，间隙过大则会导致密封球启闭行程过长，阀组响应速度变慢，甚至在气流波动时出现球体晃动产生异常噪音。这款夹持件的盘体厚度根据通流孔的排布做了等强度优化，外圈环形凸缘的厚度略大于盘体主体厚度，既保证了嵌入卡槽后的结构强度，可承受密封球在气流冲击下产生的轴向冲击力，又尽可能控制了盘体自身的轴向尺寸，减少其在阀腔内占用的安装空间，适配更紧凑的阀组结构设计。

　　从实际应用场景出发，这类夹持件不仅可用于常规压缩空气管路的止回阀，也可适配小型内燃机的进气歧管止回结构、气动执行元件的进气控制回路，以及部分需要单向通流的小型气动设备中。其盘体的两个端面均做了平面度处理，与阀腔台阶面贴合的一侧表面粗糙度控制在Ra1.6以内，保证装配后不会出现气流从夹持件外圈与阀腔间隙处窜流的问题；朝向密封球的一侧表面则做了轻微的锥面导向设计，中心区域略高于外圈孔位区域，可在密封球回落时自动引导球体对中，避免球体偏移造成的密封不严问题。

　　在建模过程中，需要重点关注通流孔的排布角度一致性，六个椭圆孔的中心需严格位于同一分度圆上，长轴方向统一指向盘体中心，保证气流通过时各孔的流量分配均匀，避免出现偏流导致的密封球单侧受力不均。同时，外圈凸缘与盘体主体的衔接位置做了微小的圆角过渡，减少应力集中，避免夹持件在长期承受交变气流冲击时出现衔接位置断裂的问题。安装边界方面，该夹持件的轴向定位完全依靠阀腔的卡槽与台阶面，装配后其轴向窜动量控制在0.1mm以内，既不会因为过紧导致装配困难，也不会因为过松出现工作时的晃动异响。

　　不同于部分采用塑料材质的夹持件，该结构采用金属构型设计，可适配更高的工作温度范围与气流压力等级，在-20℃至120℃的工作环境下均可保持结构尺寸稳定，不会因为温度变化出现形变导致的定位失效。通流孔的开孔率经过反复校核，在保证盘体结构强度满足1.6倍额定工作压力冲击的前提下，尽可能提升通流面积，使得阀组在额定流量下的压损控制在5%以内，满足大部分工业气动系统的使用要求。在阀组维护时，该夹持件可直接从阀腔中取出清理，无需拆解整个阀组的其他结构，大幅降低后期维护的工作量，清理完成后重新嵌入卡槽即可继续使用，维护成本远低于一体式球座结构。
