机器人用金属麦克纳姆轮结构设计

　　这款金属结构的麦克纳姆轮，是面向重载型移动机器人、AGV转运平台开发的行走执行部件，区别于常规的聚氨酯包胶轻型麦克纳姆轮，其核心受力结构全部采用金属材质加工，能够承载更高的设备自重与负载重量，适配车间内重载物料转运、仓储重型货架搬运、工业巡检机器人等对轮组承载能力有较高要求的应用场景。在实际产线应用中，这类全向轮组不需要额外设置转向机构，仅通过不同轮组的转速差与转向组合，就能实现平台的原地旋转、横向平移、斜向移动等全向动作，能够在狭窄的车间通道、密集的仓储货架区间内灵活移动，不需要预留大半径的转向空间，大幅提升狭小空间内的设备移动灵活性。

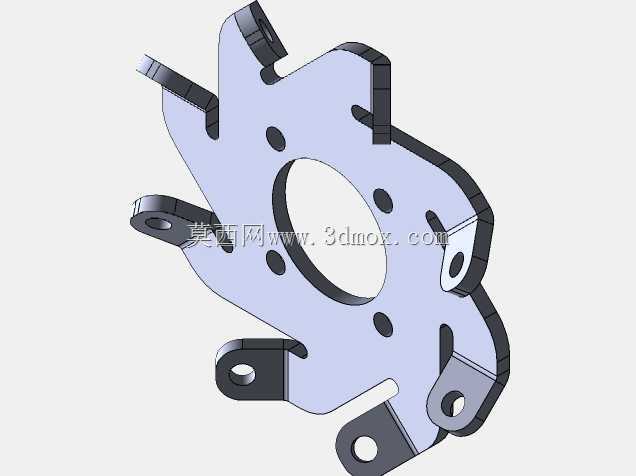

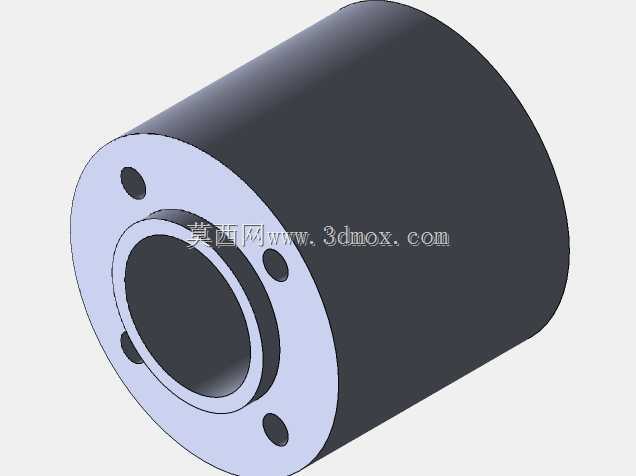

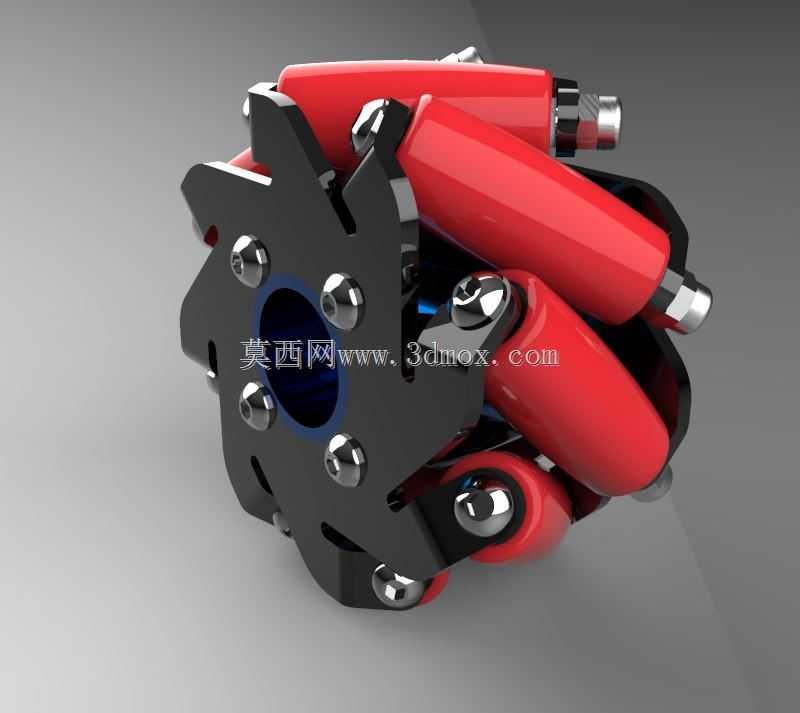

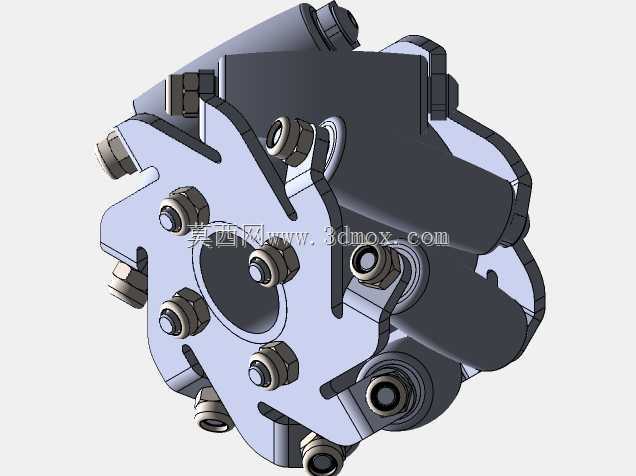

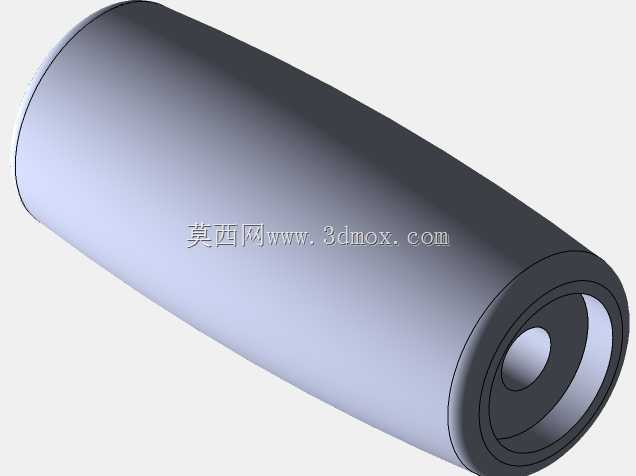

　　从结构设计逻辑来看，这款轮组采用中心轮毂加周向分布式辊子的经典麦克纳姆轮布局，中心轮毂为带安装孔的法兰式结构，轮毂周向均匀分布多个安装位，每个安装位通过独立的销轴固定小直径的金属辊子，辊子的轴线与轮组主轴线呈固定夹角，保证轮组在转动过程中，辊子能够沿自身轴线自由转动，分解不同方向的受力。轮毂主体采用高强度钢材加工，安装孔位做了沉头处理，能够保证连接螺栓安装后不突出轮毂端面，避免轮组转动过程中螺栓与安装架发生剐蹭；轮毂中心的轴孔做了公差配合设计，能够直接与驱动电机的输出轴配合，也可以根据安装需求加装连接法兰适配不同的驱动端接口。周向分布的辊子采用金属外圆设计，相比常规的聚氨酯辊子，金属辊子的耐磨性能更好，在金属地面、环氧地坪等常见工业地面上长期运行不会出现表层剥落、磨损变形的问题，同时金属辊子的承载能力更强，单轮承载能力远高于同尺寸的包胶轮组，能够适配总重较大的移动平台。

　　在安装边界设计上，这款轮组的轮毂端面到辊子最外端的尺寸做了严格控制，安装时只需要保证轮组安装架与辊子外圆保留足够的转动间隙即可，不需要额外预留过大的避让空间；轮组的整体径向尺寸经过优化，在保证辊子接触长度足够的前提下，尽可能压缩轮组的整体直径，降低移动平台的整体重心高度，提升平台运行过程中的稳定性。轮组周向的辊子安装座做了倒角处理，避免辊子转动过程中与安装座发生卡滞，同时每个辊子的销轴都做了防松设计，保证设备长期运行过程中销轴不会因为振动出现松脱，降低后期维护的频率。

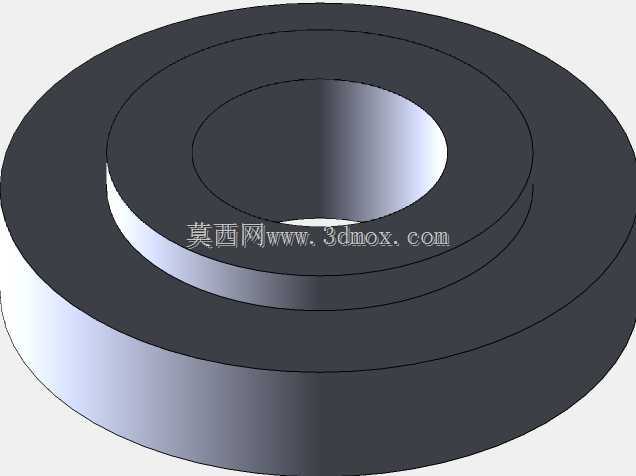

　　从实际使用的角度来看，这类金属麦克纳姆轮在设计时充分考虑了工业场景的使用需求，辊子与轮毂的连接部位设置了自润滑衬套，不需要频繁加注润滑脂就能保证辊子的灵活转动，减少日常维护的工作量；轮毂表面做了发黑防锈处理，能够在车间多粉尘、偶尔有切削液溅落的环境下长期使用，不会轻易出现锈蚀问题。在进行平台结构设计时，只需要根据轮组的额定承载能力匹配对应的驱动电机扭矩，根据轮组的安装孔位设计对应的安装支架，保证四个轮组的安装平面度在公差范围内，就能实现稳定的全向移动效果，不需要额外设计复杂的转向传动结构，能够大幅简化移动机器人底盘的结构设计复杂度，降低底盘的整体装配难度。同时这类金属轮组的抗冲击性能更好，当移动平台经过地面的接缝、小型凸起障碍时，金属结构不会因为瞬时冲击出现开裂、变形的问题，相比轻型包胶轮组更适合复杂的工业车间环境使用。
