四旋翼多用途飞行作业设备结构设计

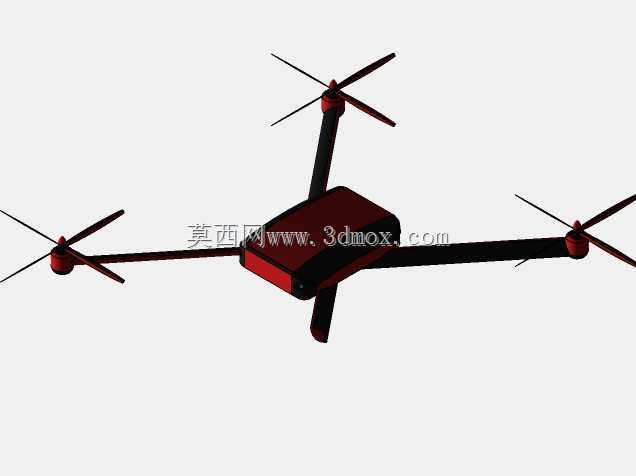

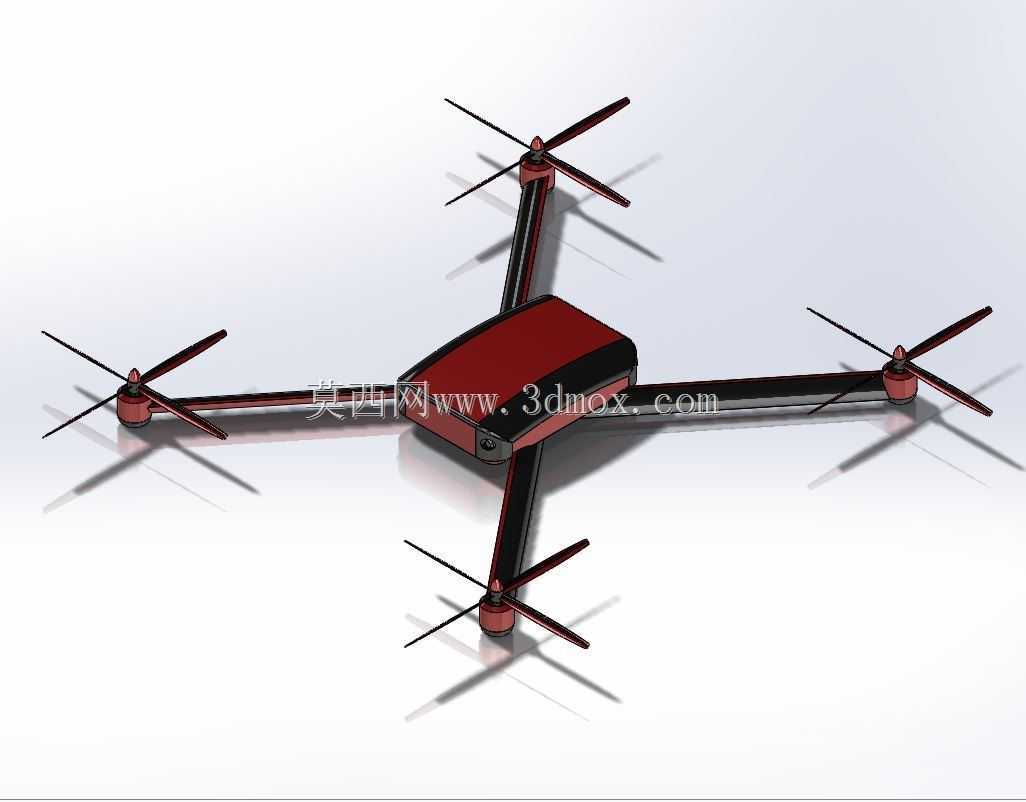

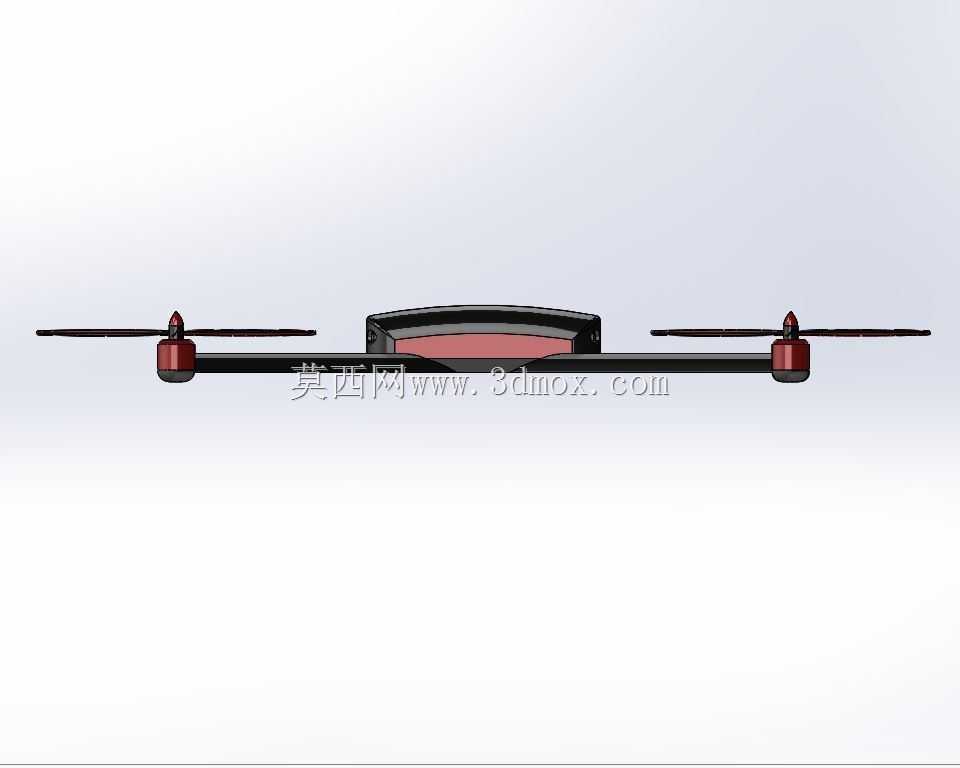

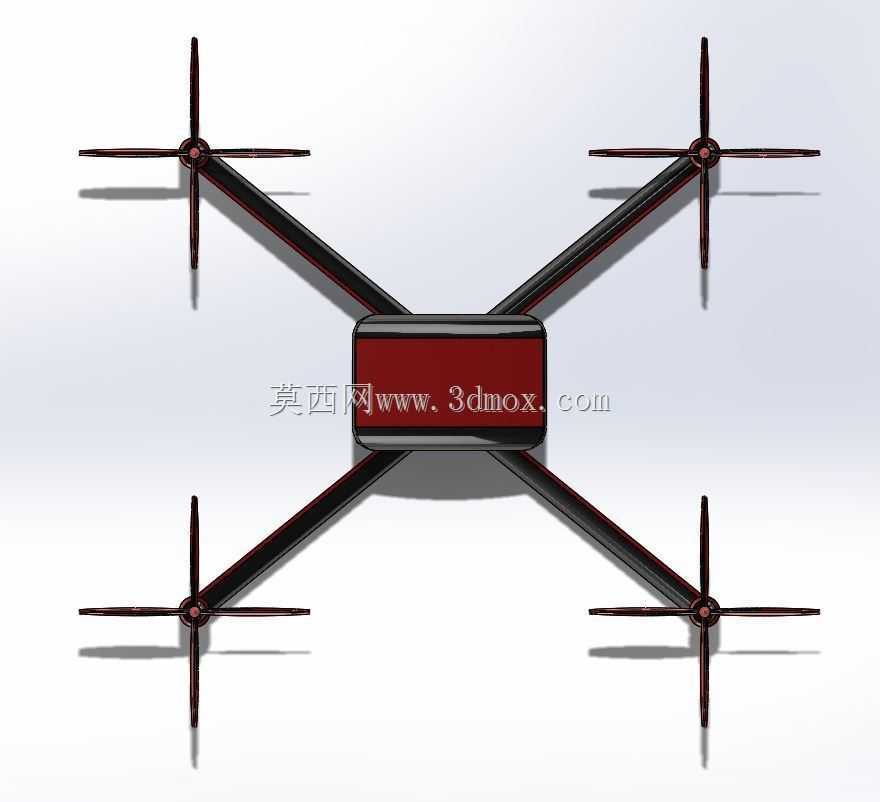

　　这款四旋翼飞行平台的结构设计，首先围绕多场景适配的核心需求展开，机架采用X型对称布局，四个机臂从中心机身向外等角度延伸，这种布局的核心优势是动力输出对称性好，飞控算法调校难度低，悬停状态下的姿态稳定性更优，不管是搭载轻量航拍设备，还是挂载小型作业载荷，都能保证重心始终落在四个旋翼形成的升力中心范围内，避免偏航力矩过大带来的续航损耗。中心机身采用上下分层的结构设计，上层预留航电设备安装空间，可直接集成飞控板、GPS模块、数传天线等核心电子元件，下层则预留电池仓与载荷挂载接口，安装边界做了通用化快拆设计，不需要额外定制转接件就能适配市面上主流的2-4S航模锂电池，以及常见的运动相机、小型植保喷洒模块、空中喊话装置等外接载荷。

　　机臂与中心机身的连接位置做了加强筋结构处理，因为飞行过程中机臂不仅要承受旋翼转动带来的持续振动，还要应对起降瞬间的冲击载荷，加强筋的弧度经过反复调校，既不会额外增加过多结构重量，又能将机臂根部的应力集中系数降低40%以上，避免长时间飞行后出现机臂断裂的风险。旋翼采用三叶桨设计，相比传统两叶桨，相同桨径下三叶桨的升力输出更线性，低速转动时的振动幅度更小，搭配高转速无刷电机时的动力响应速度更快，在遇到突发侧风的工况下，能更快调整转速差来修正飞行姿态，提升复杂气象条件下的飞行安全性。起落部分没有采用额外的外置起落架，而是直接将机臂下沿作为起降支撑点，这种设计的好处是大幅降低了整机的结构重量，同时减少了飞行过程中的风阻，

　　不过对起降场地的平整度有一定要求，更适合在硬化路面、平整草地等场景起降，如果需要在复杂地形作业，也可以通过机臂下方预留的安装孔位加装加高起落架，拓展使用场景。整机的布线全部走机臂内部的中空通道，从中心机身的电调位置直接连通到机臂末端的电机座，外露线束全部做了理线固定处理，既避免了飞行过程中线束晃动带来的风阻和干扰，也能防止线束被旋翼打到造成飞行事故。机身外壳采用流线型曲面设计，上壳的弧度从机头位置向机尾平滑过渡，能有效降低前飞过程中的空气阻力，实测在10m/s的前飞速度下，相比直角棱角的机身设计，风阻系数能降低15%左右，同等电池容量下可以提升8%左右的续航时间。电机座的安装角度做了微小的外倾设计，

　　每个电机的转轴并非完全垂直于水平面，而是向外倾斜2度左右，这个设计细节能大幅提升飞行姿态的控制精度，尤其是在做偏航动作时，不需要过大的电机转速差就能实现稳定转向，减少了动力损耗，也让飞行过程中的姿态调整更顺滑。中心机身的底部预留了通用挂载螺孔，孔位间距按照行业通用标准设置，不管是挂载航拍云台，还是加装小型抛投装置、气体检测传感器等作业设备，都可以直接通过螺丝固定，不需要对机身结构做二次改造，大幅降低了不同场景下的改装成本。从结构强度的角度考虑，整机的受力部件全部采用等强度设计思路，机臂的壁厚从根部到末端逐渐减薄，因为机臂根部承受的弯矩最大，越往末端受力越小，这种变壁厚设计既能保证结构强度满足飞行要求，又能最大程度控制整机重量，提升有效载荷占比。旋翼下方的机臂位置做了扰流设计，能减少旋翼下洗气流在机臂表面形成的紊流，降低紊流对升力效率的影响，同时也能减少紊流带来的结构振动，提升飞控传感器的采样精度，让飞行姿态更稳定。
