十字轴式万向联轴器结构设计

　　在各类需要补偿两轴轴线偏移的传动场景中，十字轴式万向联轴器是应用极为广泛的轴系连接件，不同于刚性联轴器只能传递同轴转矩的特性，这类结构可以在两轴存在角向偏移、径向偏移或是轴向窜动的工况下稳定完成动力传递，常见于冶金设备的轧机传动线、工程机械的行走机构、输送线的动力接驳端，甚至是部分农用机械的动力输出端，只要存在安装对中误差、工作中轴系受载变形偏移的场景，都能看到这类部件的应用。

　　从实际功能来看，这类联轴器的核心作用是在不改变转矩传递方向的前提下，补偿轴系之间的安装误差与工作变形，避免轴系因强制对中产生额外的弯曲应力，延长轴承、轴类零件的使用寿命。不同于带弹性元件的挠性联轴器，十字轴式万向联轴器属于刚性挠性部件，没有弹性缓冲结构，能够传递更大的转矩，适合重载、冲击载荷较小的传动场景，单节使用时存在瞬时转速波动的特性，因此在对转速同步性要求较高的场景中，通常会成对使用，通过中间轴的相位匹配抵消转速差，保证传动端与从动端的转速同步。

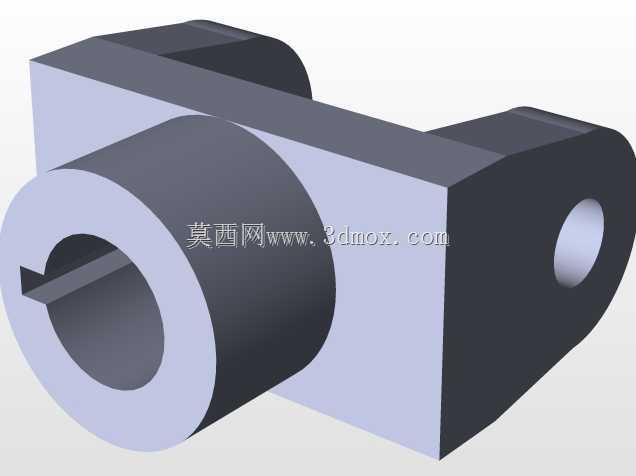

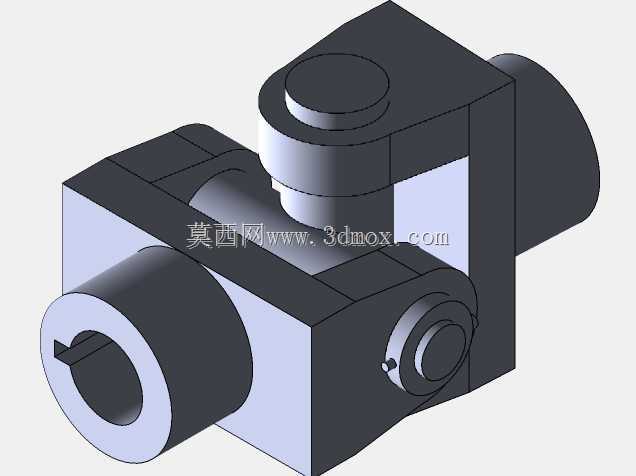

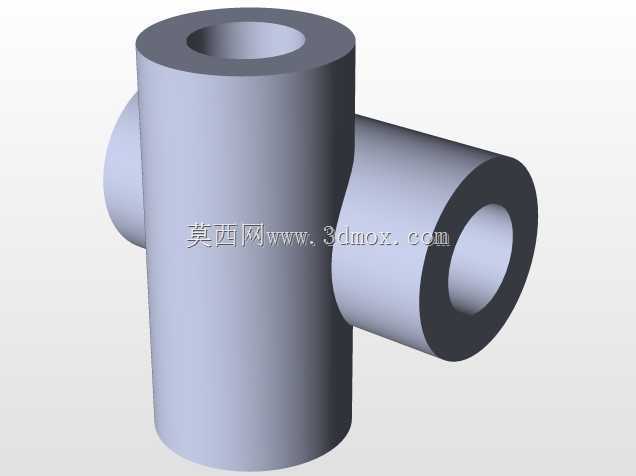

　　本次设计的十字轴式万向联轴器采用整体式轴套结构，两个互相垂直的轴套分别对应主动轴与从动轴的安装端，轴套内部为光滑通孔设计，可根据实际轴径需求加工键槽或是采用锁紧套结构完成与轴的固定，轴套的外圆厚度经过强度校核，能够满足额定转矩下的抗扭、抗弯需求，避免受载时出现轴套开裂的问题。十字轴的轴颈与轴套的配合采用间隙配合，保证轴颈能够在轴套的安装孔内灵活转动，配合面处预留润滑脂加注通道，可定期加注润滑脂降低转动副的磨损，延长部件的维护周期。

　　设计过程中首先需要明确额定传递转矩、最大允许轴间夹角、最高工作转速这几个核心参数，再根据参数确定十字轴的轴颈直径、轴套的壁厚、整体的回转直径。十字轴作为核心受力部件，需要承受交变的弯曲应力与接触应力，因此材质通常选用合金结构钢经渗碳淬火处理，表面硬度达到HRC58-62，保证轴颈表面的耐磨性，芯部保持足够的韧性抵抗冲击载荷。轴套部分可选用中碳钢经调质处理，安装孔的加工精度控制在H7级，与十字轴轴颈的配合间隙控制在0.02-0.05mm之间，既保证转动灵活性，又避免间隙过大产生传动冲击。

　　安装边界方面，这类联轴器的轴向尺寸紧凑，两个轴套的外端面分别为与轴肩贴合的定位面，安装时需要保证轴头插入轴套的深度不小于轴径的1.2倍，避免轴头与轴套配合长度不足导致受力集中。最大允许轴间夹角通常控制在15°以内，夹角过大会导致十字轴轴颈的接触应力急剧上升，同时加剧转速波动，影响传动平稳性。回转直径需要根据安装空间确定，保证联轴器转动时与周边的机架、护罩等部件保留至少10mm的安全间隙，避免运转过程中发生碰撞。

　　在实际选型应用中，还需要考虑工作场景的载荷特性，存在频繁正反转、冲击载荷的场景需要将额定转矩的安全系数提升至2.5-3倍，避免瞬时过载导致十字轴断裂。日常维护时需要定期检查配合面的润滑情况，观察是否存在异常窜动、异响，一旦发现十字轴轴颈出现磨损台阶、轴套出现裂纹需要及时更换，避免传动失效引发设备故障。这类结构的联轴器结构简单，维护成本低，对安装精度的容忍度高，是通用传动场景中性价比极高的轴系连接方案，建模过程中需要重点关注十字轴与轴套的配合间隙、转动副的运动干涉问题，通过运动仿真验证全夹角范围内的运动顺畅性，避免实际装配后出现卡滞问题。
