小型四旋翼航拍巡检飞行器结构设计

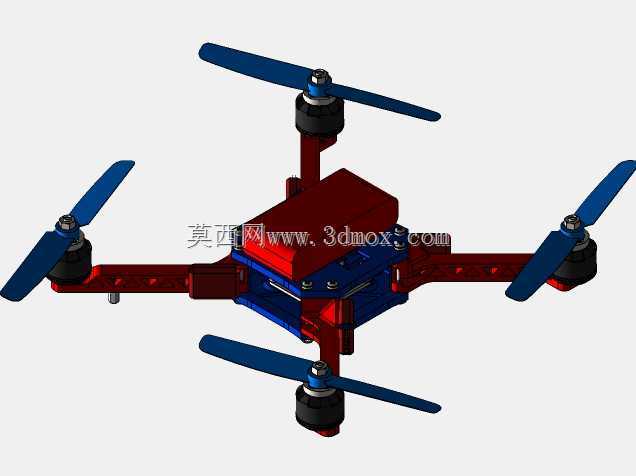

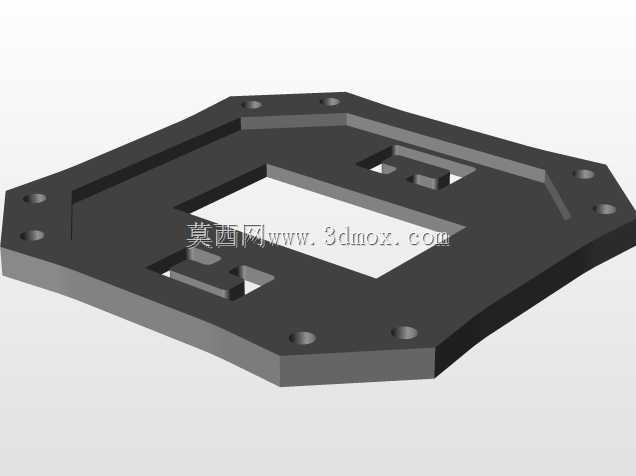

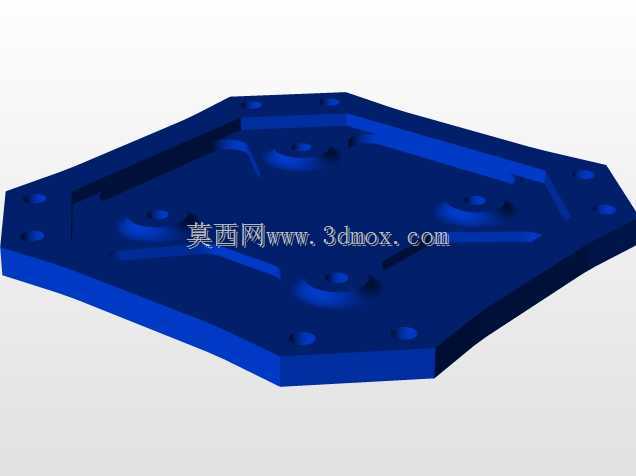

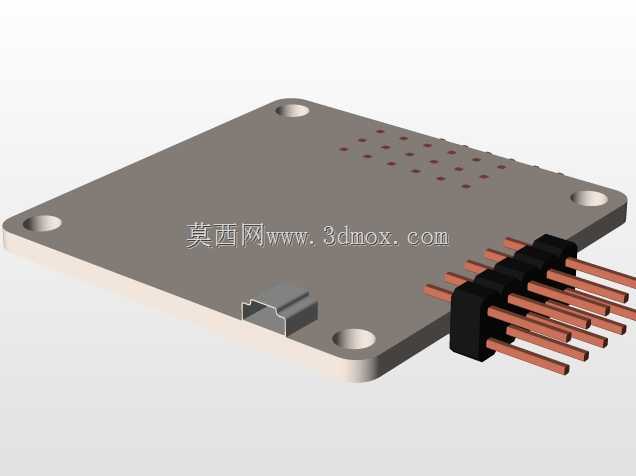

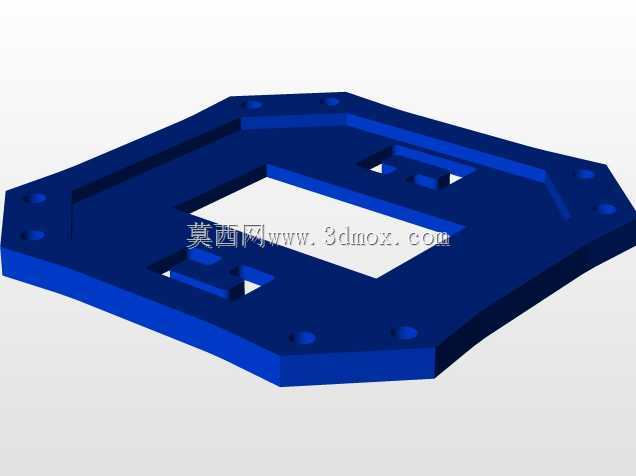

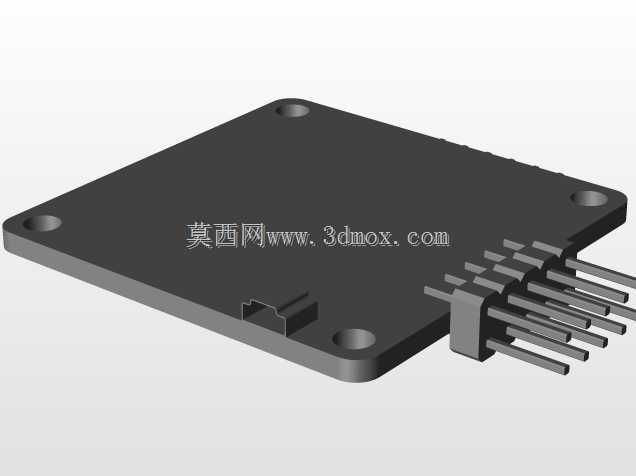

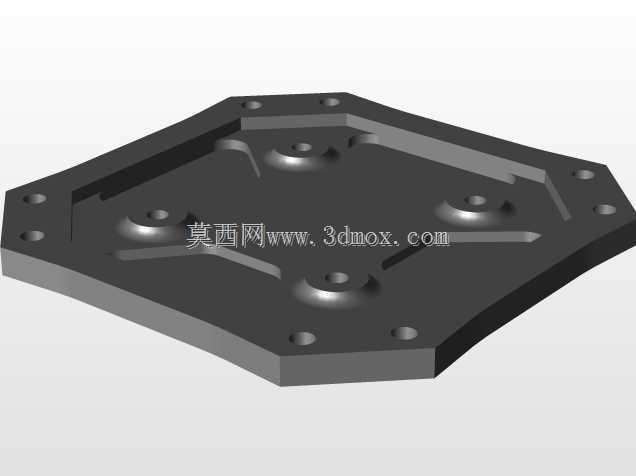

　　这款小型四旋翼飞行器的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖园区巡检、小范围航拍摄影、教学实训演示等多个使用场景，机架采用分体式机臂与中心舱组合的结构形式，四个机臂沿中心舱呈十字对称分布，能在旋翼转动时让升力均匀作用于整机重心位置，降低飞行过程中的姿态控制难度。中心舱采用上下分层的结构布局，上层预留飞控模块、GPS定位模块的安装位，下层可放置电池、电调等供电与动力调控部件，分层设计能将供电线路与信号线路分开排布，减少大电流线路对飞控信号的电磁干扰，同时也方便后期维护时快速拆装对应部件，不用拆解整机组装结构。机臂与中心舱的连接位置采用嵌入式卡位加紧固件锁紧的固定方式，

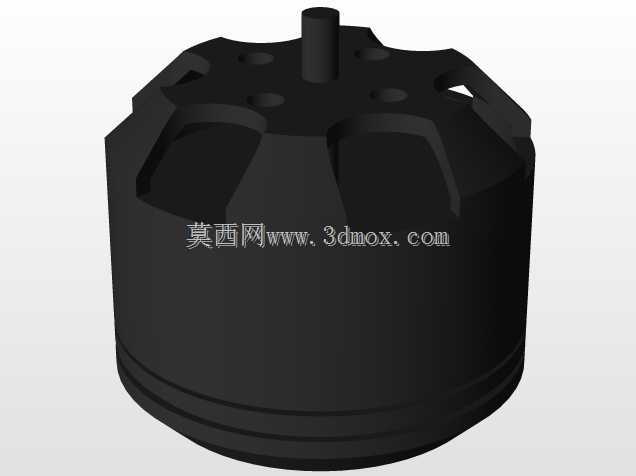

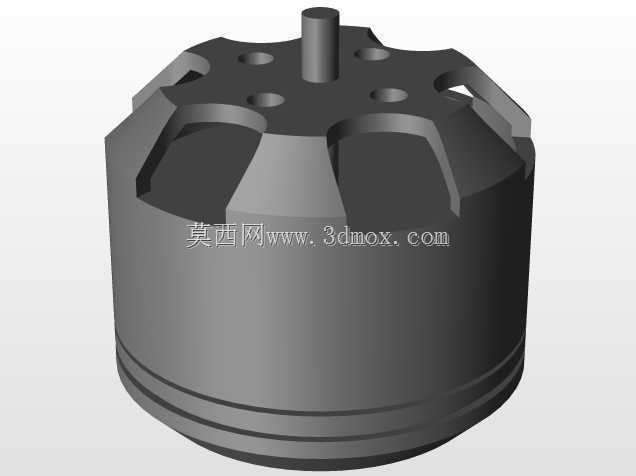

　　既可以保证机臂在旋翼高速转动产生振动时不会出现松脱移位，也能在机臂出现磕碰损坏时单独更换对应臂段，降低整机的维护成本。四个旋翼组件分别固定在每个机臂的末端，旋翼采用两叶式设计，桨叶的翼型经过低速升力优化，在电机转速不高的情况下就能提供足够的升力，同时能降低转动过程中的气动噪音，适配近距作业时的低干扰需求。电机安装座与机臂末端采用同轴定位设计，能保证电机输出轴与机臂平面保持垂直，避免旋翼转动时出现升力方向偏移，导致整机飞行姿态出现偏差。整机的外形尺寸控制在便携范围内，机臂展开后最大对角线尺寸适配常规收纳包的容纳空间，不用拆卸机臂就能完成收纳转运，适合外场作业时快速转场使用。安装边界方面，中心舱内部的模块安装位预留了通用的安装孔距，

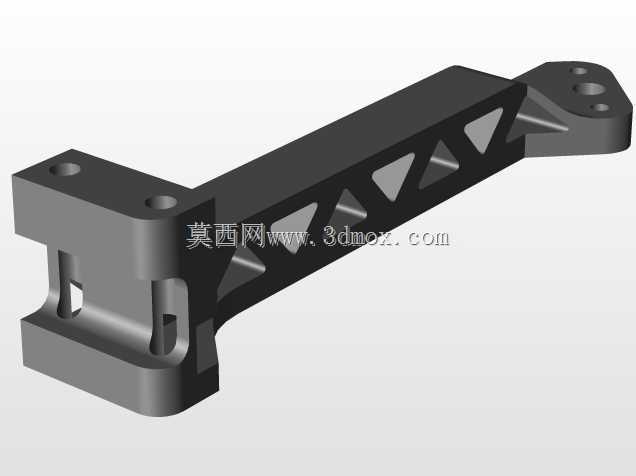

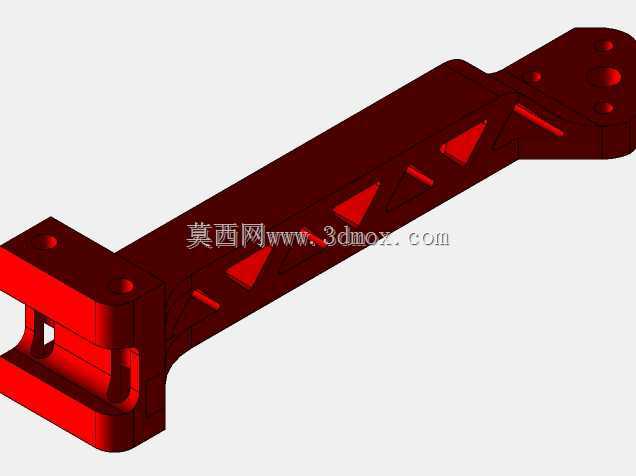

　　可适配市面上主流的开源飞控、常见容量的锂聚合物电池，不用额外打孔改装就能完成核心部件的装配；机臂末端的电机安装孔位也适配常用的小型无刷电机安装尺寸，后期更换动力部件时不需要重新加工机臂结构。起落部分采用机臂底部集成的凸台作为缓冲支撑，没有额外加装外置起落架，一方面能降低整机的自重，减少不必要的升力损耗，另一方面也能避免外置起落架遮挡下方搭载的小型摄像头的拍摄视野，适配航拍作业时的无遮挡拍摄需求。整机的结构受力路径经过优化，机臂内部设置了加强筋结构，在降低机臂自重的同时提升抗弯强度，能应对飞行过程中突发的气流冲击、小幅磕碰带来的外力作用，避免机臂出现形变影响飞行稳定性。中心舱的上下壳体采用卡扣加侧边紧固件的组合固定方式，

　　日常检修内部部件时只需拧下侧边紧固件就能打开上盖，不用完全拆分壳体，提升外场调试的效率。布线槽沿机臂内部与中心舱边缘设置，所有连接电机与电调、电调与飞控的线路都可以隐藏在结构内部，既可以减少飞行过程中的风阻，也能避免线路外露在旋翼转动范围内出现缠绕风险。从实际使用的角度看，这款结构设计没有冗余的装饰性部件，所有结构特征都服务于飞行稳定性、维护便捷性与场景适配性，不管是用于航模爱好者的DIY组装，还是用于小型作业场景的功能验证，都能提供可靠的结构支撑，不需要对基础机架做大幅改装就能完成功能拓展，比如在中心舱底部加装小型摄像头支架、避障传感器模块时，都能找到对应的安装定位面，不用额外设计转接结构。
