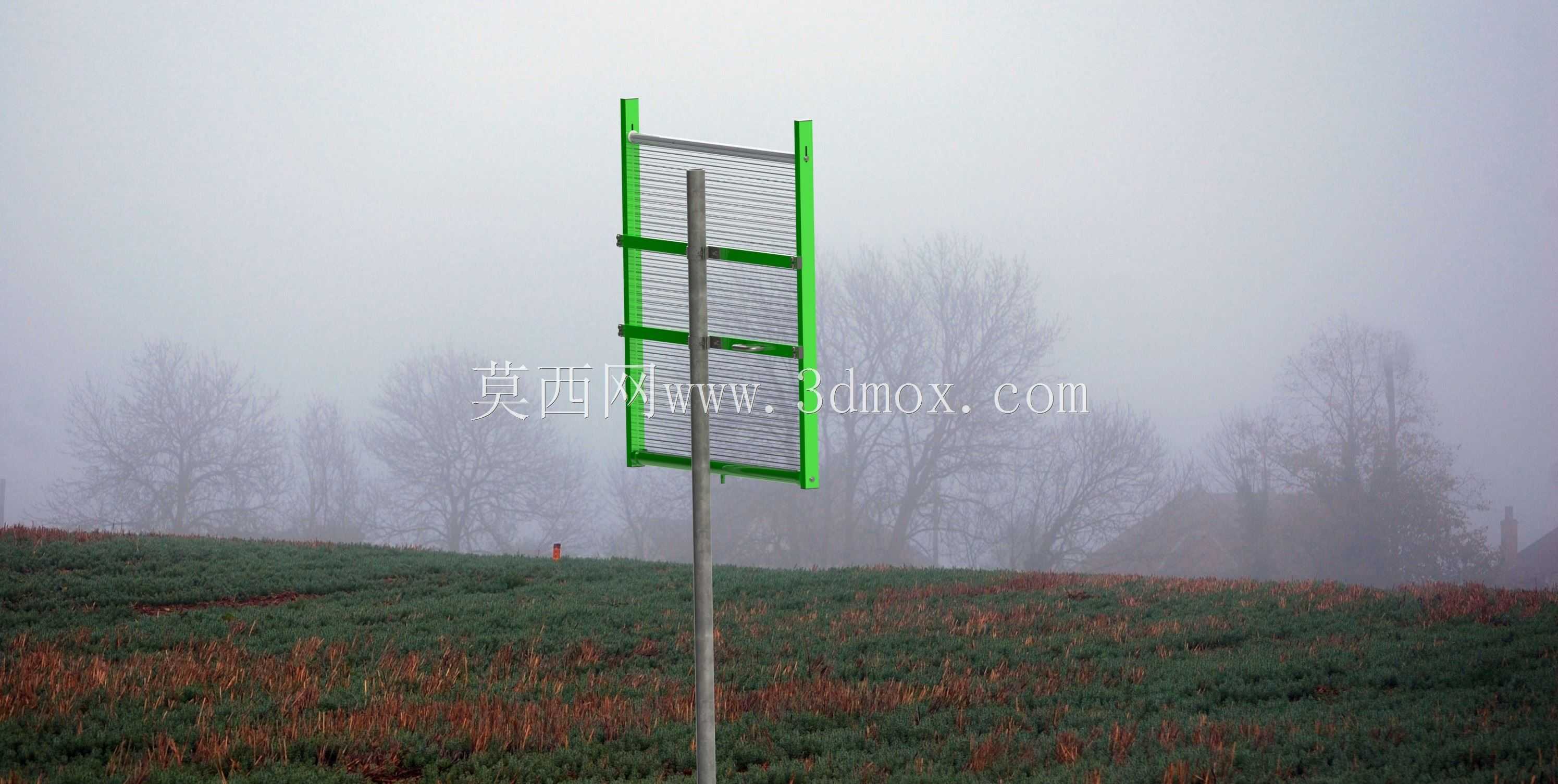

户外立柱式水雾集水收集装置结构设计

　　这款集水装置主要面向干旱少雨、但空气湿度相对较高的山地、郊野区域，也可适配海岛、沿海缺淡水的户外场景，用来收集空气中凝结的水雾，转化为可用的淡水资源，解决零散户外点位的小规模取水需求，比如野外作业临时补给、山地农林作物的辅助灌溉、偏远监测点位的生活用水补充等场景都能适配。

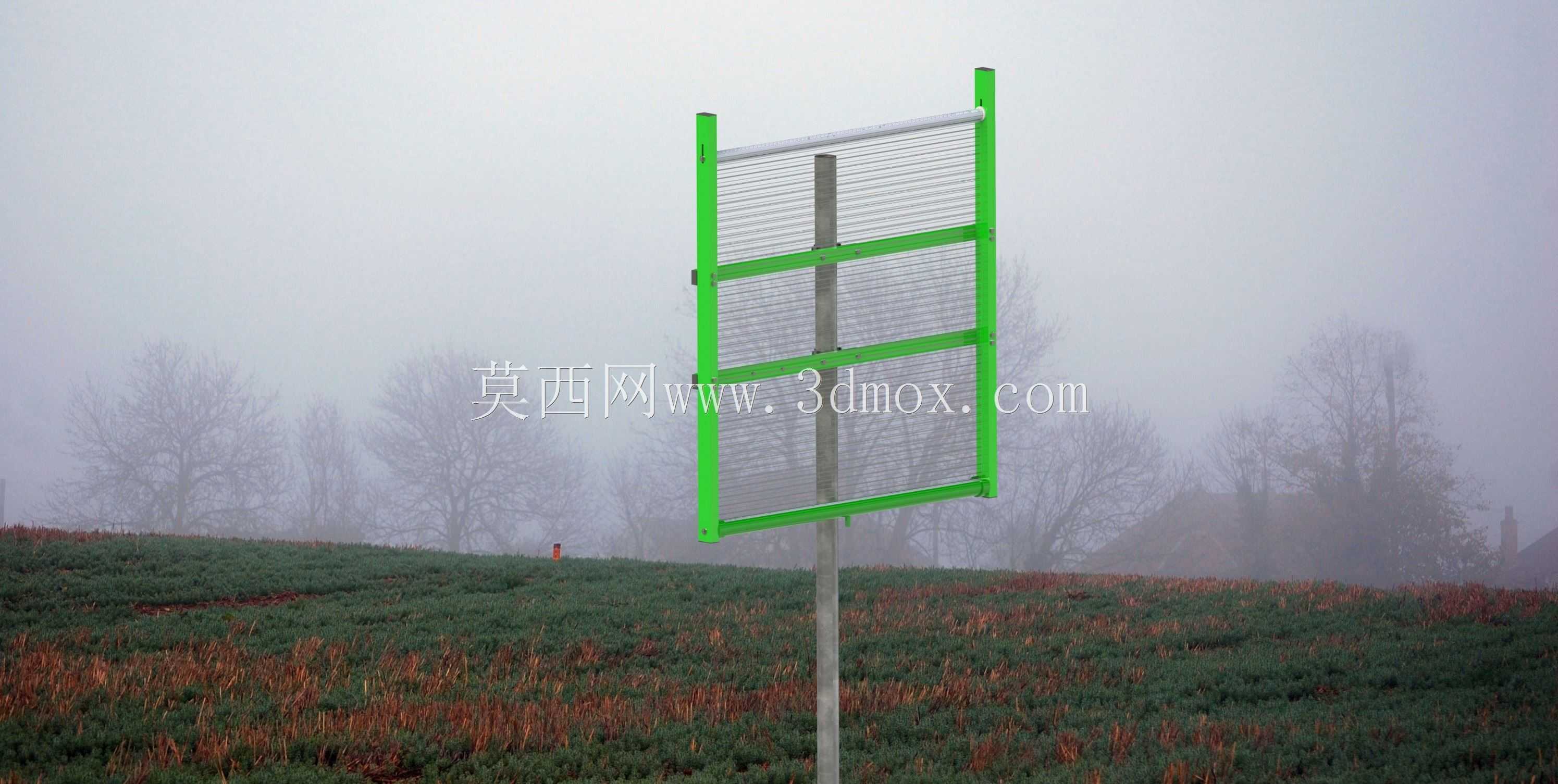

　　从结构设计逻辑来看，整个装置优先控制制造成本，所有零部件都选用市面容易采购的常规型材与标准件，没有定制特殊规格的非标加工件，方便后期维护更换。主体支撑采用单根立柱结构，直接固定在地面基础上，不需要大面积的安装占地，对安装场地的平整度要求不高，哪怕是坡地、零散硬质地面都能完成固定安装。核心集水部分采用双层管道搭配网状结构的设计，网状部件采用点焊工艺固定在两根平行的管道外周，管道内压入星形螺母，也就是自行车领域常用的标准紧固件，不需要额外定制专用锁紧件，既保证连接刚性，又能控制整体成本。

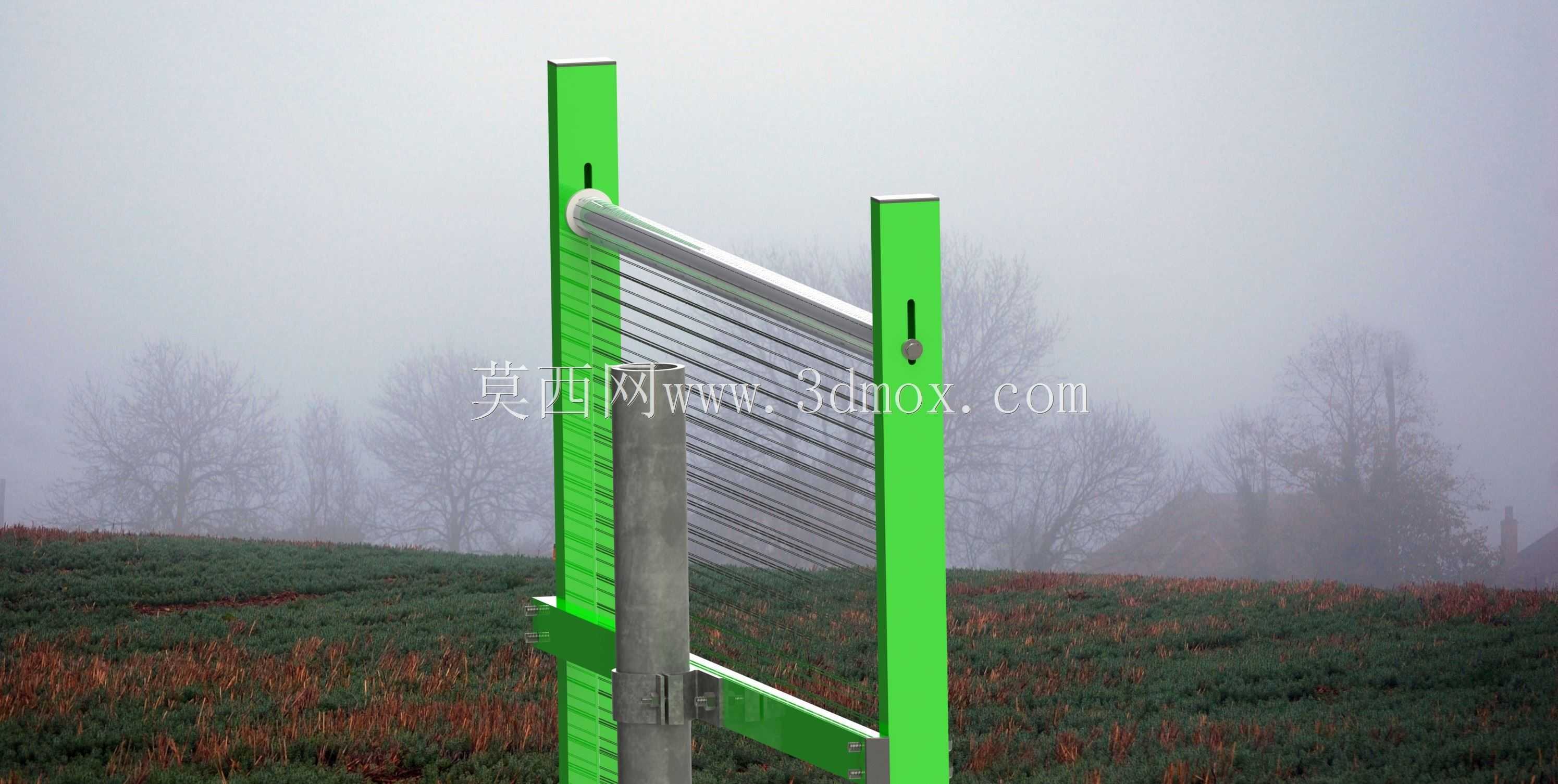

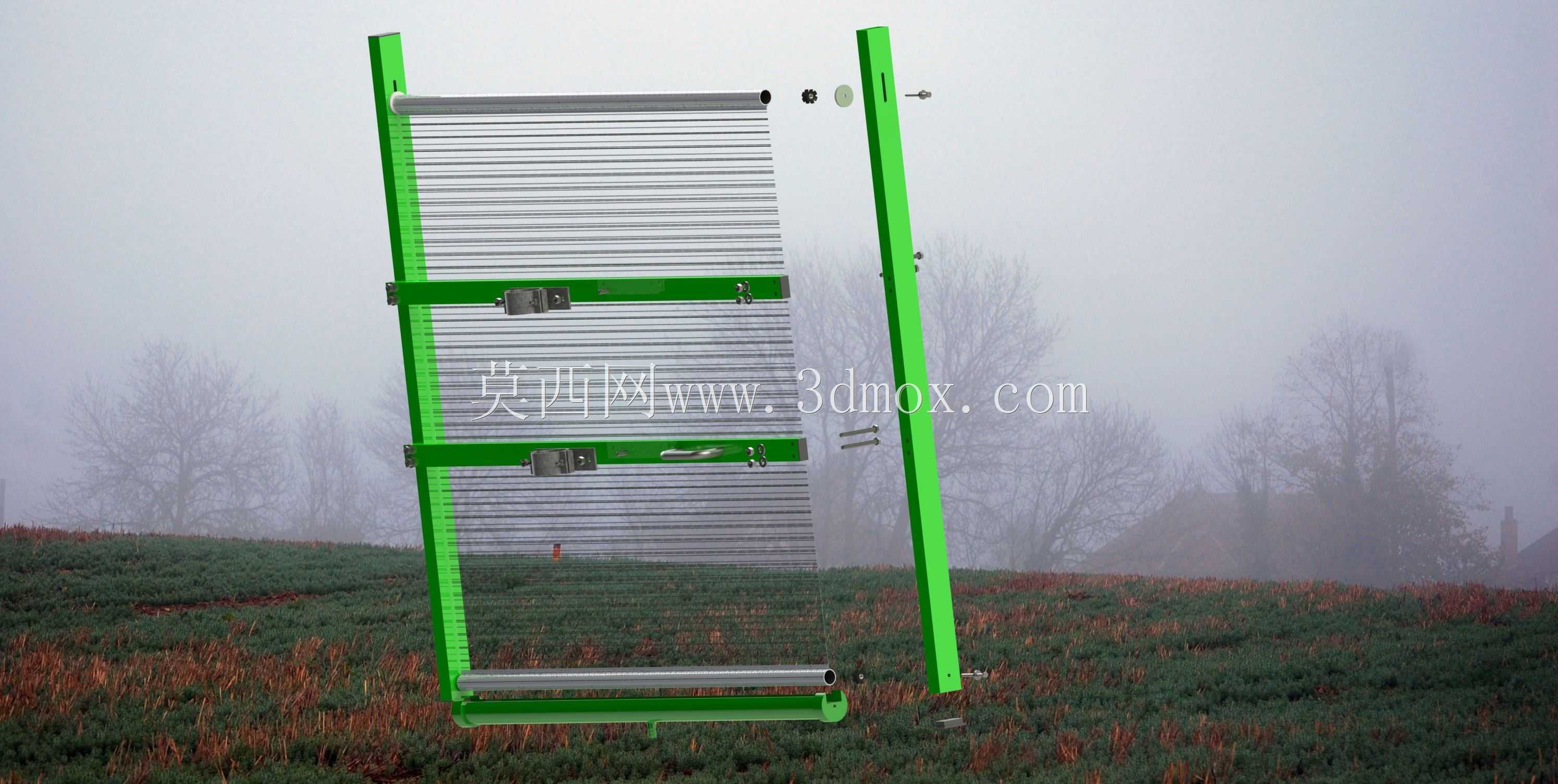

　　考虑到户外运输的便利性，整个集水网格组件可以沿着管道滚动收卷，运输状态下能把展开的大面积网格收束成小尺寸的卷状，大幅缩小运输时的占用空间，不需要大型货运车辆，普通小型运输工具就能完成转运，适配山区等交通不便区域的运输需求。安装作业时，先把下部的矩形管作为底部固定端，将展开的网格固定在底部管道位置，预留好排水接口，再把上部管道向上张紧到合适的张力后锁紧固定，整个安装流程不需要复杂的专用工装，普通作业人员经过简单指导就能完成组装。

　　排水管路采用标准PVC管材加工成型，不需要定制特殊管路，直接和底部集水管道的接口对接，收集到的水雾凝结水顺着网格流到底部管道汇流后，通过排水管导流到储水容器中，管路接口采用常规胶粘连接，密封可靠且安装便捷。这个版本的固定结构直接适配市面通用的标杆钢管和配套夹具，后期如果需要调整安装高度、适配不同的安装场景，只需要对夹具位置做小幅改动，就能搭配伸缩穿孔管、伸缩杆、伸缩杆等不同的支撑配件使用，不需要重新加工主体集水结构，拓展适配性很强。

　　从安装边界来看，单组装置的立柱埋深只需要满足当地抗风要求即可，地面以上的集水网格展开宽度控制在常规单人可搬运的尺寸范围内，不需要起重设备辅助安装，整体重量控制在两人即可抬运的水平，适合无大型设备进场的野外作业场景。网状结构的网孔尺寸经过优化，既保证足够的水雾接触面积，又不会因为网孔过密导致风阻过大，在常规户外风速下就能让水雾充分接触网面凝结，同时不会因为强风导致结构变形。整个装置没有复杂的运动部件，日常只需要定期清理网面附着的灰尘、杂物，就能保证集水效率，维护成本极低，适合长期在无人值守的户外点位运行。

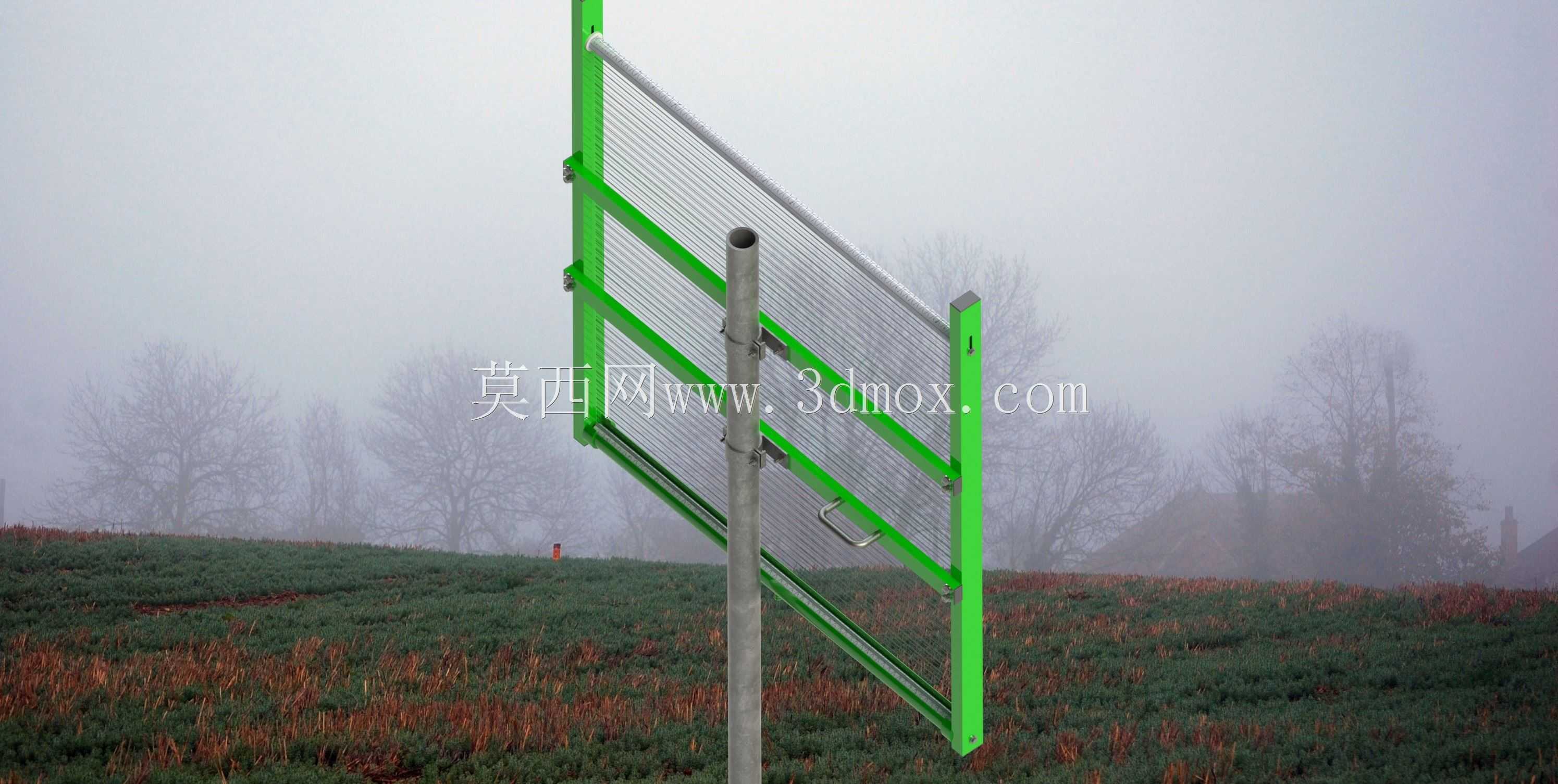

　　结构刚性方面，两根平行管道作为集水网格的上下支撑边，搭配三道横向的固定箍件把网格和立柱连接成整体，侧向抗风能力可以满足常规郊野区域的使用要求，不会因为常规阵风出现结构晃动或者连接松脱的问题。所有金属部件都可以采用常规镀锌处理，户外使用时的防锈能力足够，不需要做特殊的表面防腐处理，进一步压缩整体制造成本。
