M4规格工业U形连接夹结构设计

　　在工业自动化生产线、工装夹具搭建、气动执行元件配套以及轻型机械传动结构中，这类M4规格的U形连接夹是十分常见的铰接类连接件，主要承担杆件与执行端、固定座之间的活动铰接功能，能够在实现可靠拉力传递的同时，保留单平面内的转动自由度，避免刚性连接带来的装配应力憋卡问题。从实际使用场景来看，这类夹件常配套在小型气缸活塞杆端、连杆传动机构的节点处、快速夹钳的连接端，以及各类需要实现开合、摆动动作的工装结构上，相比一体式铰接座，U形夹的开口结构能够快速卡入配套的连接耳片，无需从杆件端部穿装，在设备后期维护、模组快换场景下能大幅缩减拆装耗时。

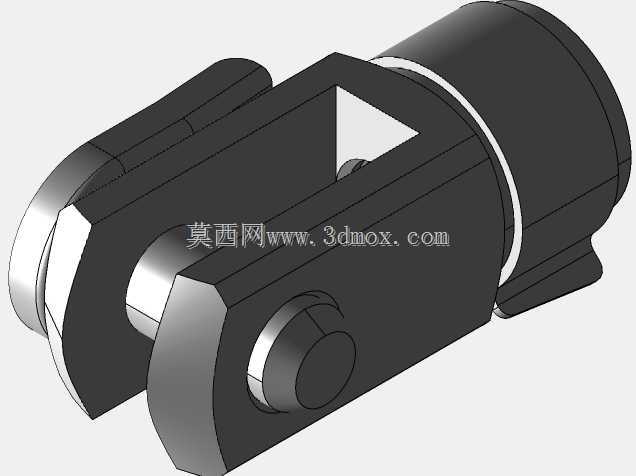

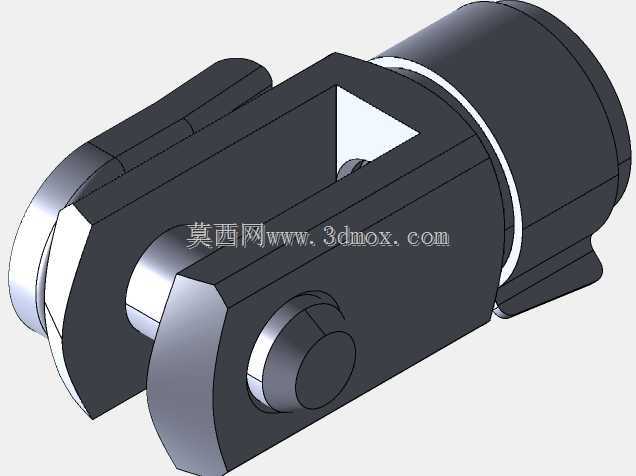

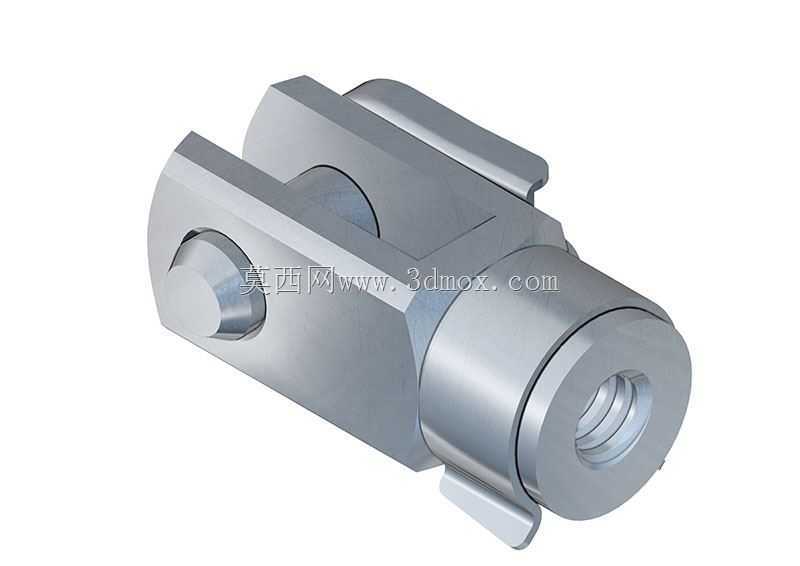

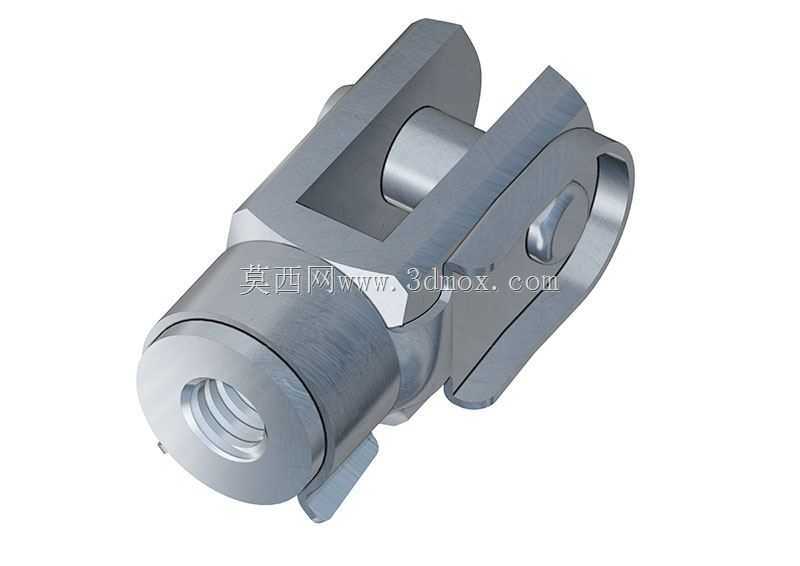

　　从结构设计逻辑来看，这款U形夹采用分体式锁紧思路，主体为铣削成型的U形叉体，叉体两侧开有同轴的销孔，用于穿装圆柱销实现与被连接件的铰接，叉体尾端集成了内螺纹连接段，规格为M4，可直接旋接在对应规格的螺杆、活塞杆端，为了避免螺纹连接在设备运行过程中出现松脱，尾段螺纹与叉体衔接处做了退刀槽结构，既保证螺纹加工的完整性，也能在旋装时让端面完全贴合配套件的安装面，减少连接间隙。夹体侧面设置的弹性卡爪结构，是这款零件的设计亮点，在销钉穿入铰接孔后，卡爪能够卡入销钉端部的环槽内，无需额外加装开口销或者卡簧，就能限制销钉的轴向窜动，相比传统的销钉固定方式，这种集成式的防脱结构减少了装配零件数量，也避免了小规格卡簧在装配时容易弹飞、丢失的问题，适配小空间内的快速装配需求。

　　在尺寸与安装边界层面，这款U形夹的叉口开度经过精准匹配，刚好适配厚度4mm以内的连接耳片，两侧销孔的同轴度控制在0.02mm以内，避免穿销后出现转动卡滞，尾段M4螺纹的有效旋合长度为8mm，能够满足常规工况下的拉力承载要求，按照常用的6061铝合金或者304不锈钢材质计算，静态破断拉力可超过2kN，完全覆盖小型气动元件、轻型连杆机构的负载需求。安装时需要注意，尾端螺纹旋接时需预留0.5mm左右的间隙，不要完全顶死活塞杆端面，避免铰接转动时螺纹部位承受额外的弯矩；穿装销钉时需确认侧面卡爪完全卡入销钉环槽，可轻拉销钉确认无松脱后再投入使用。

　　从实际选型适配角度，这类U形夹在设计时充分考虑了通用互换性，销孔直径为4mm，可与市面上常规的M4规格气缸耳环、连杆接头直接配套，无需二次加工。叉体的外轮廓做了倒角去毛刺处理，所有棱边均倒R0.3的圆角，避免装配时划伤操作人员，也减少了应力集中点，提升零件的疲劳寿命。在长期往复摆动的工况下，铰接部位的销孔可根据使用需求加装铜套或者自润滑衬套，降低磨损速率，不过在轻载、低频次摆动的场景下，金属直接接触的配合面已经能满足上万次的动作寿命要求。不同于大规格的重载U形夹，这款M4规格的夹件整体结构紧凑，整体长度不到30mm，最大外径12mm，能够在狭小的安装空间内布置，比如电子行业的小型飞达机构、检测设备的摆杆结构、3D打印机的传动节点等对安装空间有严格限制的场景，都能看到这类小规格U形夹的应用。设计过程中，建模时需要重点保证两侧销孔的同轴度、螺纹轴线与销孔轴线的垂直度，这两个形位公差直接决定了装配后是否会出现憋卡、传动阻力大的问题，同时侧面的弹性卡爪需要做合适的弹性变形量设计，既要保证卡入销钉时的顺畅性，也要保证卡入后的卡持力足够，不会在设备振动过程中意外脱开。
