M8规格万向球头铰接连接件结构设计

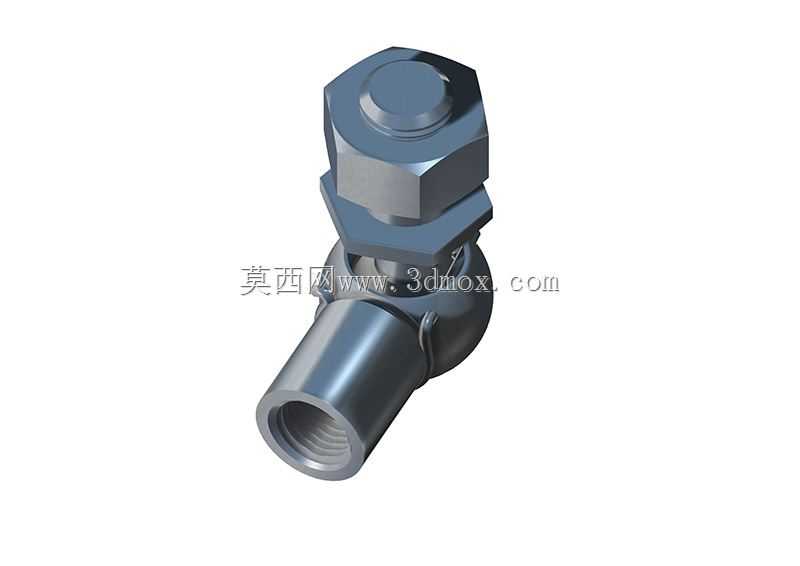

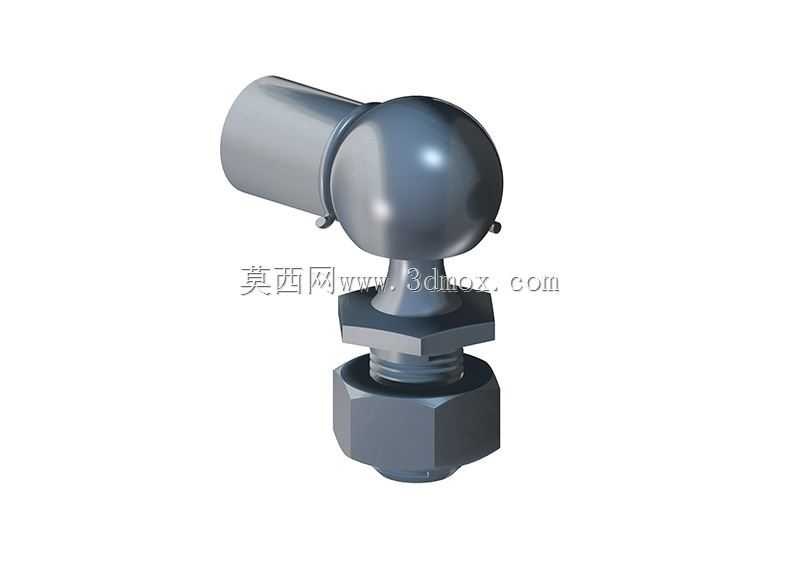

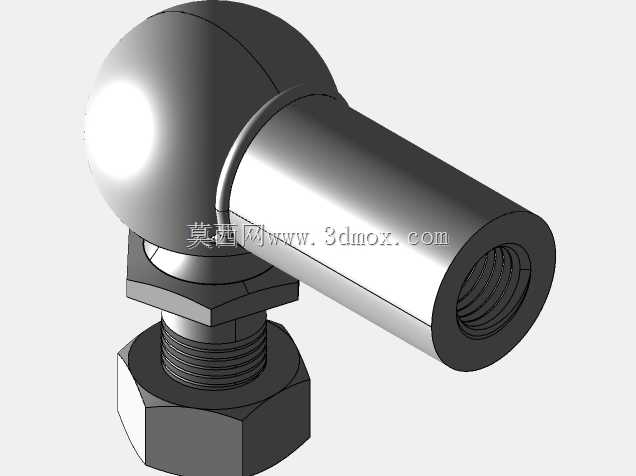

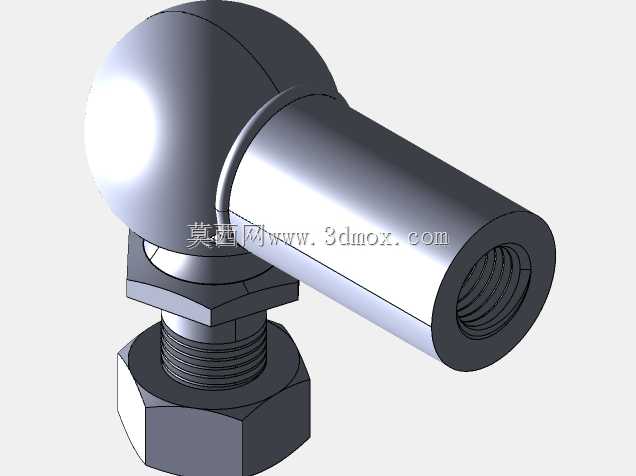

这款M8规格万向球头铰接件，是工业传动与连接场景中极为常用的活动连接部件，广泛应用在气动管路连接、操纵杆传动机构、设备可调支撑结构、工装夹具角度调节单元、汽车操纵拉索连接端、自动化设备活动关节等场景中，核心作用是在两个存在相对角度偏移的部件之间，实现可靠的力传递与管路连通，同时补偿安装与运行过程中产生的角度偏差，避免刚性连接带来的应力集中、部件卡滞甚至断裂问题。

从功能特性来看，该球头结构采用球面铰接的核心原理，球头端可在配套球座内实现一定锥角范围内的自由偏转，能够适配多方向的角度调整需求，偏转过程中保持连接的紧密性，不会出现松脱或传动间隙过大的问题。下部配套的六角锁紧螺母结构，可在安装完成后锁定整体安装位置，防止设备运行过程中因振动出现连接松动，同时也能根据实际安装需求调整整体的安装高度，适配不同厚度的安装面板。侧置的圆柱连接端可与对应规格的管路、杆件实现插接或螺纹配合，保证连接后的同轴度与连接强度，满足静态承重与动态往复运动的使用需求。

在设计思路上，这款球头件优先保证铰接运动的顺滑度与结构强度，球面部分采用均匀的壁厚设计，既避免局部应力集中导致的受力断裂，也控制了整体的重量；球头与下部螺杆的过渡位置做了圆弧过渡处理，减少应力集中点，提升部件的抗疲劳性能，适配长期往复摆动的使用工况。锁紧螺母采用标准外六角结构，可适配常规扳手工具进行安装紧固，无需特殊工装即可完成现场装配，降低安装维护的成本。

从安装边界来看，该部件采用M8规格的连接螺纹，适配常规8mm公称直径的安装孔位，安装时仅需在安装面板上开出对应尺寸的通孔，将螺杆端穿过孔位后从另一侧锁紧螺母即可完成固定，球头端的偏转范围可覆盖常规工业场景中的角度补偿需求，侧置连接端的外径与长度匹配常规配套杆件、管路的尺寸，安装后不会与周边部件产生运动干涉，整体结构紧凑，可在狭小的安装空间内完成布置，无需预留过大的操作空间。在实际使用中，该部件可有效抵消安装面不平行、运动过程中部件位置偏移带来的连接应力，延长整套连接机构的使用寿命，减少设备运行过程中的异响、卡滞故障，保障传动与连接的稳定性。
