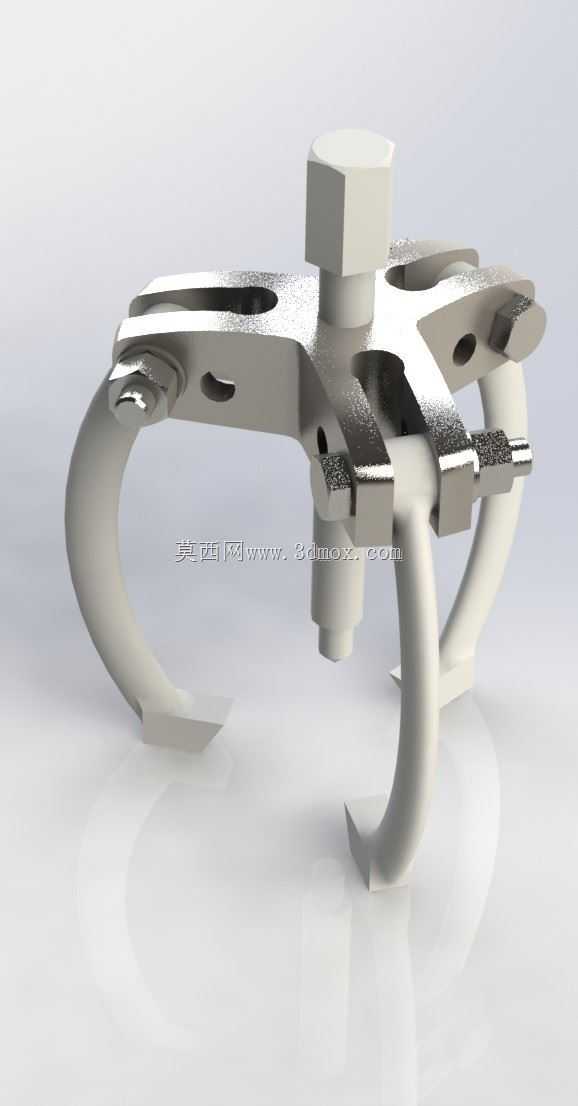

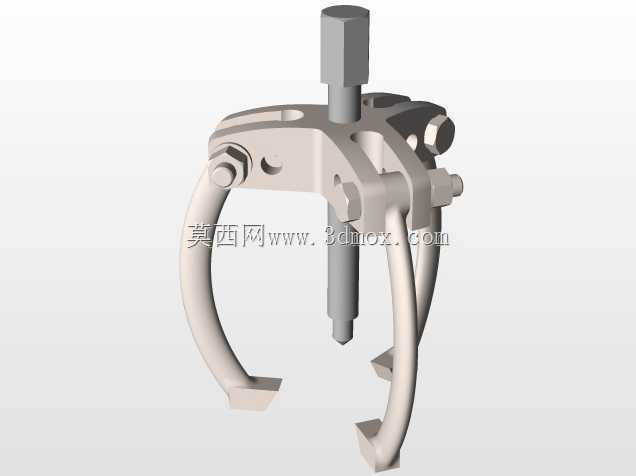

在设备运维、机械装配的现场作业场景里,轴系部件的拆卸一直是高频且考验工装适配性的环节,过盈配合的轴承、齿轮、皮带轮等零件如果采用敲击、撬别等暴力方式拆卸,很容易造成轴颈拉伤、零件内圈变形、配合精度失效等问题,这类三爪结构的拉拔工具,就是针对这类过盈装配件的无损拆卸需求设计的手动工装。从结构功能来看,这套拉拔装置采用中心顶杆配合三爪勾连的施力逻辑,顶部的六角施力端可以适配普通扳手、套筒等常规手动工具,旋转顶杆时,顶杆端部会顶住轴件的中心端面,随着顶杆的旋进,三个勾爪会同步产生轴向的拉拔力,将卡在轴上的零件平稳拉出,整个施力过程沿轴的中心线方向传递,不会产生偏载力矩,能最大程度避免拆卸过程中轴和被拆零件的受力变形。

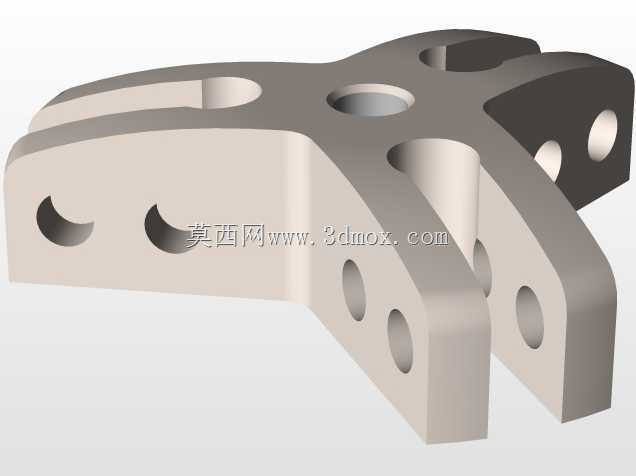

三个勾爪采用弧形弯臂设计,勾端做了内收的卡合结构,能够勾住被拆零件的背面台阶,弯臂的弧度经过受力校核,在拉拔过程中勾爪的受力点始终贴合零件端面,不会出现滑脱、崩飞的安全隐患;爪臂与中心主体的连接采用可滑移的槽位结构,能够根据被拆零件的外径尺寸调整三个爪的张开幅度,覆盖常见的小型轴承、同步带轮、小模数齿轮的拆卸尺寸范围,调整到位后依靠槽位的摩擦力和拉拔过程的反向作用力锁止,不需要额外的紧固件固定,现场调整操作十分便捷。中心顶杆的端部做了圆角钝化处理,避免顶紧轴端中心孔时刮伤孔壁,影响后续的轴件定位精度;顶杆与中心主体的螺纹配合采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙根强度更高,能够承受更大的轴向拉拔力,
长时间反复使用也不容易出现滑牙、变形的问题,适合维修场景下的高频次、大受力使用需求。从安装边界来看,这套拉拔工具的整体尺寸偏向小型精密部件拆卸场景,三个爪完全收拢时的最小内径可以适配直径10mm左右的小型轴件,完全张开时最大拉拔外径可以覆盖到150mm左右的盘类零件,顶杆的有效行程满足常规小型过盈件的拆卸拉出距离需求,不需要额外加装接长杆就能完成大部分常规拆卸作业;整体采用金属材质一体加工成型,爪臂的受力部位做了加厚处理,能够承受最大5吨左右的轴向拉拔力,覆盖绝大多数小型传动部件的拆卸受力需求。在实际使用过程中,这类三爪拉拔工具不需要搭配液压、气动等外部动力源,完全依靠手动操作就能完成拆卸作业,适合没有动力源的野外设备抢修、
生产线上的快速运维、机加工车间的零件拆装等场景;相比两爪拉马,三爪的结构受力更均匀,对于圆形的盘类、套类零件的贴合度更好,不会出现两爪结构容易产生的偏斜、卡滞问题,拆卸过程更平稳,对零件的保护效果更好。设计过程中,针对爪臂的受力变形问题,通过有限元仿真对弯臂的过渡圆角、截面厚度做了优化,在保证整体重量轻便的前提下,让爪臂在最大拉拔力下的变形量控制在0.1mm以内,避免因为爪臂变形导致勾爪滑脱;中心主体的滑槽采用铣削加工,槽宽的公差控制在0.05mm以内,保证三个爪臂滑动顺畅的同时,不会出现过大的间隙导致拉拔时偏摆。在日常的设备维护作业里,这类拉拔工具是维修班组的标配工装,不管是拆卸电机端盖里的滚动轴承,还是减速机轴上的传动齿轮,又或是输送机辊筒端的密封端盖,这套结构都能快速适配,不需要制作专门的拆卸工装,大幅缩短设备维修的停机时间;同时因为施力方向始终沿轴向,不会对轴件的配合面造成损伤,拆卸后的零件如果没有磨损失效,还可以继续重复使用,降低设备运维的配件成本。
