多级轴流压缩机动叶转子及配套基座结构

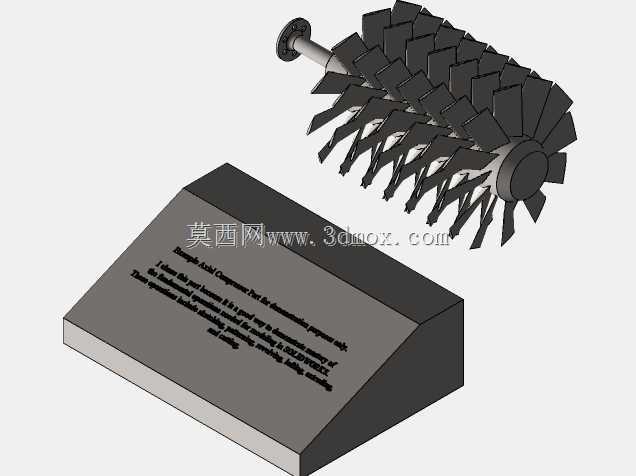

　　在冶金高炉鼓风、大型空分装置、天然气长输管线增压、化工流程气体输送等场景中，轴流压缩机凭借大流量、高效率的工况适配性，成为核心动设备之一，其核心做功部件的转子级间气动匹配、叶型安装精度，直接决定整机的压比、效率与运行稳定性。本次呈现的结构为轴流压缩机的多级动叶转子组件及配套安装基座，核心做功部分采用多级串列动叶布局，每级叶片沿周向均匀排布在轮盘外缘，叶型采用适配亚音速流动的变截面扭转设计，从叶根到叶顶的翼型弦长、安装角连续渐变，既保证不同叶高位置的气流攻角处于高效区间，也能降低叶顶间隙泄漏带来的效率损失。转子主轴采用阶梯轴结构，进气端设置定位轴颈与连接法兰，可与原动机输出轴、进气端轴承箱直接对接，出气端轮盘设置轴肩定位结构，

　　保证各级轮盘的同轴度偏差控制在装配允许范围内，避免运行中出现动不平衡量超标的问题。配套的基座采用斜顶面块状结构，顶面设置与转子底部轮廓适配的支撑型面，可在转子预装、叶顶间隙检测、动平衡校验工序中作为临时支撑工装使用，基座侧面预留的标识区域可标注级间压力、额定转速等核心装配参数，方便现场装配人员快速核对工艺要求。从设计逻辑来看，该结构的建模过程完整覆盖了机械结构三维设计的核心操作：叶型部分通过绘制不同叶高截面的翼型轮廓，采用放样特征生成实体，再通过圆周阵列完成整级叶片的排布；主轴部分通过旋转特征生成基础轴体，再通过拉伸、剪切特征加工出键槽、定位轴肩、法兰连接孔等结构；基座部分先通过拉伸生成基础块体，再通过拔模特征加工出斜顶面，

　　最后通过剪切特征生成支撑型面与标识区域，所有特征的参数化设置可直接适配不同流量等级的轴流压缩机转子改型设计，调整叶片数量、叶型弦长、主轴直径等参数即可快速生成新的结构方案。从安装边界来看，转子组件的轴向安装尺寸以主轴两端轴颈的定位端面为基准，径向安装尺寸以叶顶旋转轨迹的最大外径为边界，装配时需保证叶顶与机壳内壁的间隙均匀，偏差不超过设计值的10%，避免运行中出现碰磨故障；基座的支撑面平面度需满足工装精度要求，放置时需保证水平度偏差在允许范围内，避免转子放置时出现轴颈弯曲变形的问题。在实际工程应用中，这类多级轴流压缩机转子的结构设计需兼顾气动性能与结构强度，叶片根部采用燕尾型榫头与轮盘连接，可承受高速旋转产生的离心力与气流交变载荷，

　　轮盘上的榫槽位置经过精确的位置度公差约束，保证每片叶片的安装角一致，避免级间气流出现紊流。对于三维建模从业者而言，这类结构的建模难点在于扭转叶型的曲面精度控制，若叶型曲面的光顺度不足，不仅会影响后续的气动仿真计算精度，也会在数控加工环节出现刀路异常的问题，建模时需保证各截面翼型的轮廓线连续相切，放样生成的曲面无褶皱、无断点。此外，转子组件的动平衡设计也是结构设计的核心环节，建模时需在轮盘的合适位置预留动平衡去重区域，方便后续动平衡试验时调整不平衡量，保证转子在额定转速下运行平稳，降低轴承的振动载荷，延长整机的连续运行周期。
