箱式螺杆空气压缩机组结构设计

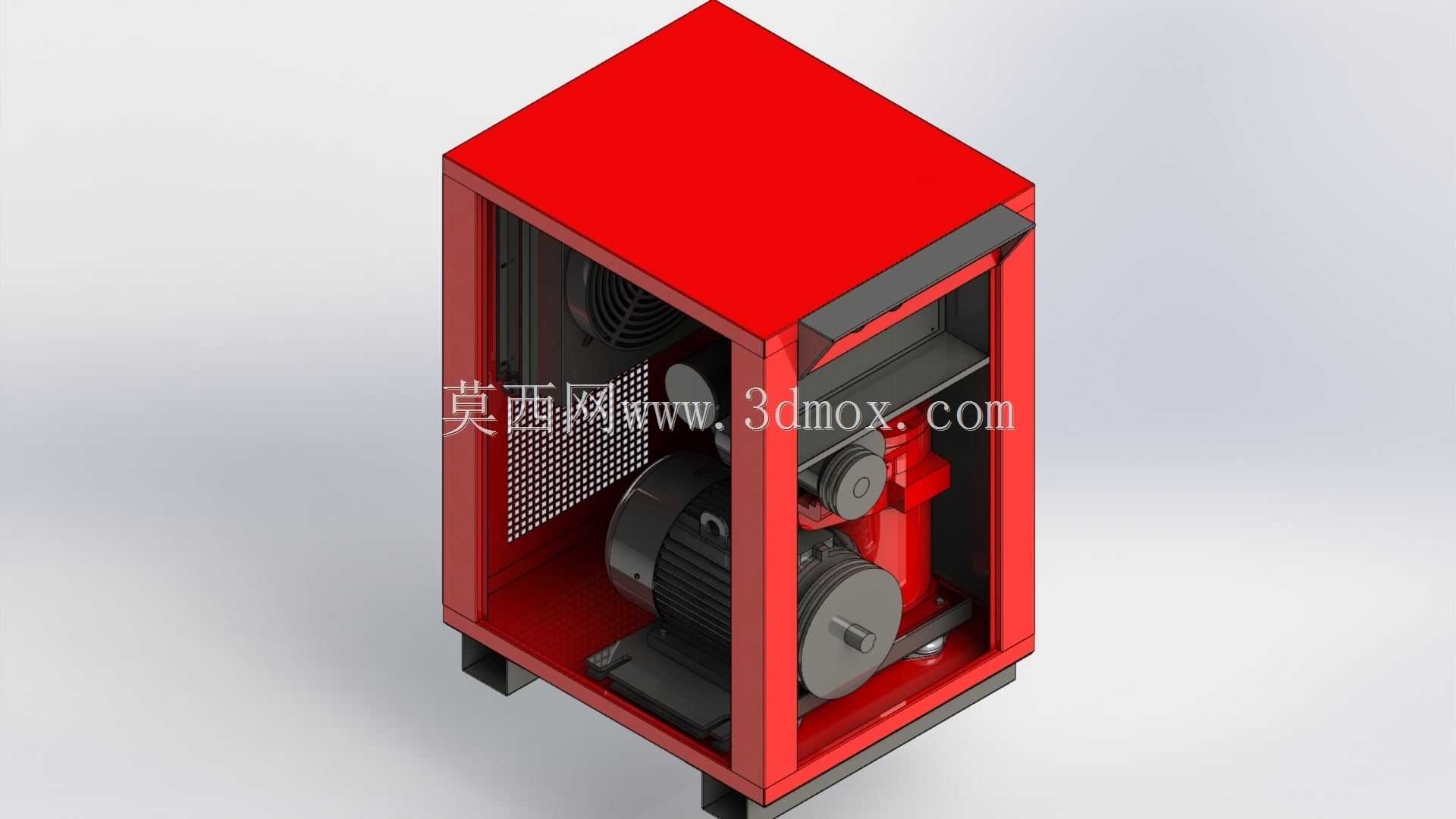

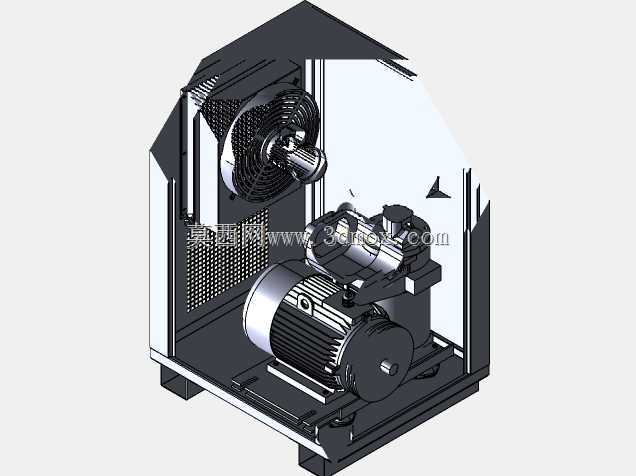

　　这套箱式压缩机组的三维结构，核心面向工厂气动系统的气源供给场景，在机械加工、汽车零部件装配、电子制造、食品包装等需要稳定压缩空气的生产场景中，这类设备是整个气动回路的动力源头，所有气动扳手、气动夹具、气缸执行元件、吹扫工位的气源都需要从这类机组输出，因此结构设计的合理性直接影响整条产线的气源稳定性。从结构布局来看，机组采用一体式封闭箱型框架，外部采用加厚钢板折弯成型的红色防护外罩，框架底部预留四个对称的安装支脚，支脚位置匹配工业厂房常见的设备安装地基孔距，安装时不需要额外做复杂的基础改造，直接通过膨胀螺栓固定在硬化地面即可，整体安装边界控制在紧凑的占地范围内，适合车间内靠墙或者设备间隙布置，不需要预留过大的周边检修空间，仅需在正面和侧面预留单扇门开启的操作距离就能满足日常维护需求。内部核心部件的排布经过了重心优化，重量最大的驱动电机布置在箱体下部靠近重心的位置，有效降低整机运行时的振动幅度，电机与压缩主机之间采用带传动结构，带轮外侧设置全封闭的安全防护罩，避免运行过程中异物卷入传动部位，同时也能防止运维人员误触转动部件造成安全事故。压缩主机的排气端直接衔接油气分离与冷却模块，冷却风道顺着箱体侧面的通风格栅走向设计，侧面格栅采用冲孔网板结构，既可以保证冷却空气的流通量，又能阻挡车间内的大颗粒粉尘、切屑进入箱体内部附着在散热翅片上，延长散热器的清理周期。箱体顶部为整面的封闭盖板，仅在吊装位置预留了隐藏式吊耳安装位，

　　方便设备进场时通过叉车或者行车进行转运，顶部封闭结构可以避免车间顶部的落尘、滴水直接落到内部电气元件上，提升设备在复杂车间环境下的适应能力。电气控制模块布置在箱体上部的独立隔舱内，与下部的机械传动、压缩腔室做了物理分隔，避免油气混合物顺着空气流通进入电气舱造成线路老化、接触不良问题，隔舱门板上预留了操作按钮与显示屏的安装位，运维人员不需要打开整个箱门就能查看设备运行参数、进行启停操作。从设计思路上，这套结构没有追求过度紧凑的极致压缩，而是在有限的箱体内预留了合理的部件间隙，比如油滤、空滤的更换位置都预留了足够的扳手操作空间，日常更换耗材时不需要拆解过多的周边部件，皮带张紧结构的调整位置也正对箱门开启方向，

　　调整皮带松紧度时可以直接操作，不需要伸手到箱体深处盲操作。进气消音模块布置在箱体侧面靠近进风格栅的位置，缩短进气路径的长度，减少进气阻力带来的能效损耗，同时消音棉的安装位置与箱体钣金之间预留了空气层，进一步降低设备运行时的进气噪音，配合箱体钣金内侧粘贴的阻尼隔音棉，整机运行时的噪音可以控制在车间环境允许的范围内，不需要额外加装独立的隔音房就能满足车间噪音管控要求。油路系统的管路排布全部沿着箱体框架的内侧走线，通过管卡固定在框架型材上，避免管路悬空在设备内部长期受振动影响出现接头松动漏油问题，所有油路接头的位置都预留了接油槽的安装空间，日常维护拆卸接头时渗漏的少量油液会顺着接油槽汇集到排油口，不会直接滴到地面造成车间污染。

　　整机的框架采用型材焊接后整体加工的工艺，所有安装面的平面度都经过二次铣削处理，保证电机、主机、冷却器安装时的同轴度与平面度要求，减少部件安装偏差带来的额外振动与轴承磨损，延长核心部件的使用寿命。在三维建模过程中，所有部件的装配关系都按照实际生产的装配顺序做了层级划分，从底部框架的焊接组件开始，到支脚、减震垫的安装，再到电机、主机的定位固定，传动部件的装配，冷却系统、油路系统、电气系统的逐层安装，最后是外罩门板、格栅的装配，整个模型的装配层级完全匹配实际生产的装配工艺流程，结构工程师在做衍生设计时，可以直接在这个模型基础上调整不同功率电机、不同排量主机的适配尺寸，快速完成不同规格箱式空压机的结构改型，不需要从零开始搭建框架结构，能够大幅缩短同系列产品的设计周期。
