蓝色PCB电路板排针接口电子元件结构

　　在嵌入式开发、电子原型验证、小型智能硬件量产的场景里，这类带排针引出的电路板模块是硬件系统里最常见的互联载体，很多开发者在做结构堆叠、外壳适配、整机布局的时候，都需要精准的三维结构来做干涉检查，避免后期打样出现装不上、接口对位偏差的问题。从实际使用场景来看，这类模块常被用作核心控制板的扩展转接、小型传感模块的信号引出、或者是电源模块的载板，排针作为最通用的板对板互联方式，兼容性强，适配市面上绝大多数标准排母座，不管是面包板调试还是成品板卡焊接，都能快速完成装配。

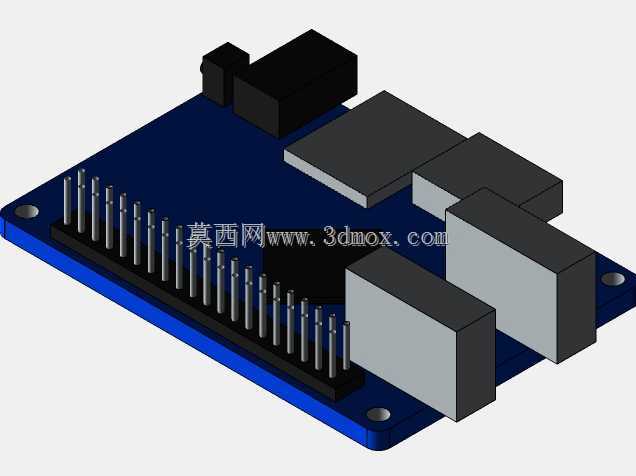

　　从结构设计的角度来看，这个模型还原了电路板的核心结构特征：蓝色的FR4基板作为承载主体，边缘排布的单排直插排针按照标准2.54mm间距布置，每根插针的长度、直径都符合通用直插排针的尺寸规范，排针根部的黑色塑胶基座高度控制在标准范围内，不会和板上其他元件产生高度干涉。板上搭载的几个不同尺寸的方块元件，对应实际电路里的不同功能器件——尺寸偏大的方块一般是电源稳压模块、继电器或者大封装的芯片，尺寸偏小的是电容、电阻或者小型接口座，这些元件的高度差都在模型里做了还原，能直观反映板上的高度分布，做外壳设计的时候可以直接参考最高元件的高度预留内部空间，不用反复核对元件手册的尺寸参数。

　　设计这类电路板三维模型的时候，首先要确定基板的外形边界，包括板上的安装孔位置、孔径大小，这个模型里基板角落的圆形安装孔是标准的M3螺丝固定孔，距离板边的距离符合通用电路板安装规范，不管是用铜柱固定在机箱内，还是用螺丝锁在外壳支柱上，都能直接对位。排针的位置是整个模型的核心定位基准，因为排针要和对接的排母完全契合，所以排针的间距、每根针的位置度公差在建模的时候要严格控制，不能出现累计偏差，不然实际装配的时候会出现插针歪、插不进去的问题。板上元件的布局遵循了电路设计的常规规则，发热量大的元件会和周边元件预留一定的散热间隙，接插件靠近板边方便外部接线，高的元件不会遮挡矮元件的焊接位置，这些布局特征在模型里都有体现，能给做结构设计的工程师提供真实的布局参考。

　　从安装边界来看，整个模块的占用空间要考虑三个维度的尺寸：基板的长宽决定了平面方向的安装面积，板上最高元件的高度决定了垂直方向需要预留的空间，排针伸出基板背面的长度也要算入整体高度，因为很多场景里排针是穿过基板焊接在背面，伸出的部分会占用板下的空间，如果是板对板堆叠的场景，两块板之间的间距要大于排针伸出长度加上对接排母的高度，避免两块板直接接触造成短路。另外板边的元件距离板边的距离也要注意，不能太靠近板边，不然做PCB拼板生产的时候容易出现元件被铣到的问题，这个模型里的元件都和板边预留了足够的工艺边距离，符合量产的工艺要求。

　　很多工程师在做整机设计的时候，容易忽略电路板上元件的实际高度，只按照基板厚度来预留空间，最后装配的时候发现高元件顶到外壳，或者排针和外壳的开孔对不上，有了精准的三维模型，就能在设计阶段把这些问题排查掉，减少打样迭代的次数。这个模型还原的电路板结构，不管是用来做教学演示、结构干涉检查，还是作为整机装配的参考部件，都能满足工程使用的精度要求，所有的结构特征都对应实际量产的电路板规范，没有做夸张的艺术化修改，完全贴合工业场景里的实际使用需求。
