适配orangePi开发板的外接摄像头模组结构

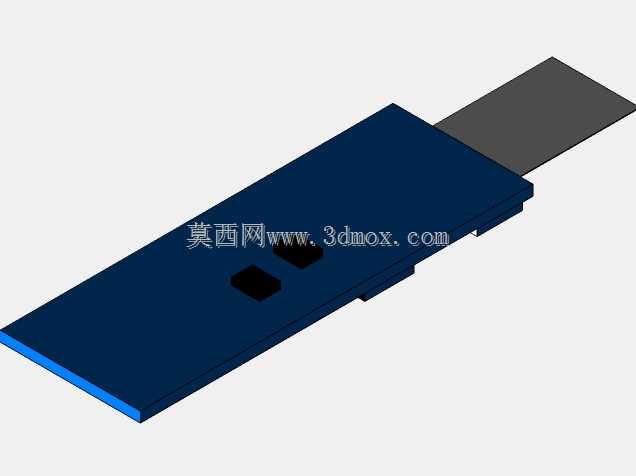

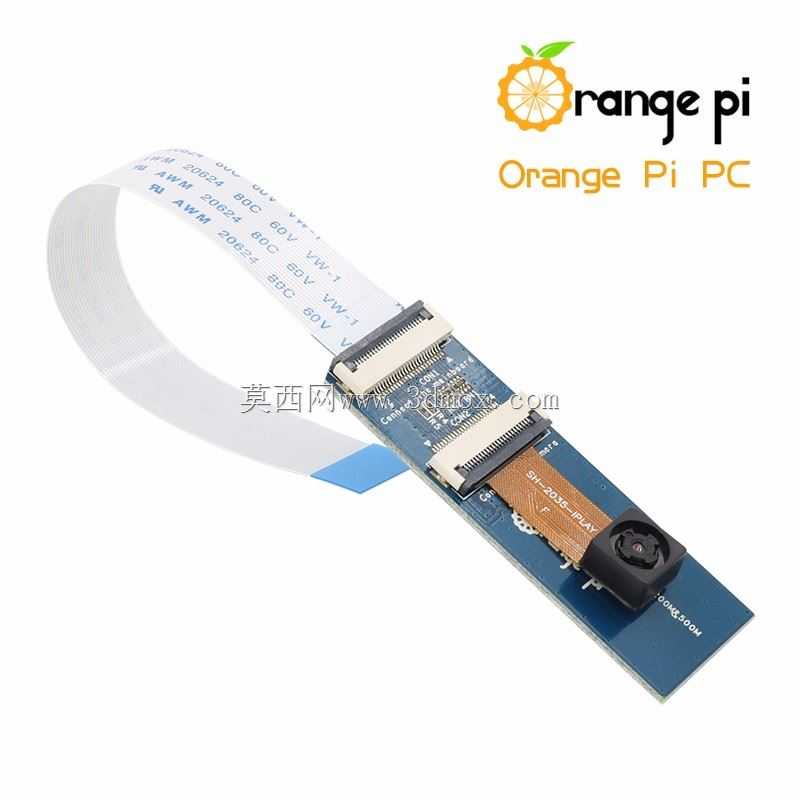

这款适配单板计算机的外接图像采集模组，主要面向嵌入式开发、开源硬件项目的视觉感知场景，可直接搭载在orangePi系列开发板上，为各类小型智能装置提供图像输入能力，常见应用场景包括小型智能巡检节点、桌面视觉识别装置、开源创客项目的视觉模块、简易图像采集终端等。从结构设计来看，模组整体采用薄型长方体布局，主体承载部分为深蓝色硬质壳体，壳体边缘做了薄边倒角处理，既避免安装时的锐边磕碰，也能在紧凑的安装空间内减少与周边元器件的干涉。壳体上开设的两处方形开孔，分别对应镜头通光位与状态指示灯位，开孔边缘做了下沉式台阶设计，可在装配时对镜头组件、指示灯板形成定位约束，减少装配过程中的对位偏差，提升组装效率。模组一侧延伸出的柔性连接排线区域，做了局部加厚的应力释放结构，避免反复插拔排线时造成基材断裂，排线伸出长度经过匹配测算，刚好适配开发板上的CSI接口安装位，不会出现排线过长堆叠、过短拉扯的问题。安装边界方面，模组整体厚度控制在较低水平，可直接嵌入开发板配套的外壳预留槽位，壳体底部预留的两处微小卡扣位，可直接卡入开发板PCB上对应的定位孔，无需额外螺丝固定即可完成初步定位，若需要长期稳固使用，也可通过壳体边角的预留通孔加装微型螺丝完成锁附。设计过程中优先考虑了嵌入式场景的空间约束，没有设置多余的外置结构，整体外形规整，既可以直接贴合在开发板表面安装，也可以通过延长排线将模组布置在装置的其他采集点位，适配不同的视觉采集角度需求。功能层面，该模组可实现静态图像拍摄、动态视频流采集，结构上预留的散热贴合面，可在长时间连续采集工况下，将感光芯片工作产生的热量传导至壳体表面散出，避免高温导致的图像噪点增加、采集帧率下降问题。在创客项目开发、小型智能装置搭建过程中，该结构可直接作为视觉模块的承载壳体参考，也可根据实际项目需求调整开孔位置、排线伸出方向，快速适配不同型号的单板计算机安装需求，减少从零开始设计结构件的重复工作量。
