市售AC-DC交直流电源转换模块结构建模

　　在小型消费电子、嵌入式工控板卡、桌面级智能硬件的开发验证环节，这类外购的成品AC-DC转换模块是结构设计阶段经常需要处理的适配部件，不同于自行绘制原理图开板的定制电源方案，市售成品模块的采购周期短、合规认证齐全，小批量打样阶段能大幅缩短项目落地周期，但这类外购件往往不会提供精准的三维数模，结构工程师拿到实物后需要完成逆向测绘建模，才能在整机装配阶段完成干涉检查、安装位预留、接插件对位的相关校核工作。

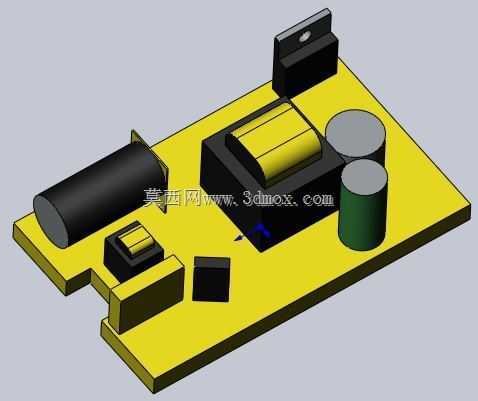

　　这个建模还原的是常见的插针式直焊板载AC-DC模块，整体采用PCB作为承载基底，板上集成了所有功率变换所需的元器件，不需要额外外接外围元件就能直接完成交流市电到低压直流的转换输出。从结构布局来看，输入侧采用立式插片接插件，适配常见的国标两插输入连接，插片的伸出长度、片厚、开孔位置都严格匹配实物尺寸，能直接在整机外壳的AC输入口位置完成对位，避免后期装配时出现插片偏位、无法插入插座的问题。板上的核心功率变换部分采用塑封外壳包裹，一方面是实现高压区域的绝缘隔离，避免板上其他低压元器件与高压部分距离不足引发安规问题，另一方面也能对核心的变压器、功率开关管等发热元件形成一定的防护，减少生产组装过程中磕碰造成的元件损坏。

　　板上的电解电容按照耐压等级和容值区分了不同的外形尺寸，高压侧的大体积电解电容靠近输入接插件布置，低压侧的电容靠近输出端排布，建模时还原了电容的实际高度、直径以及引脚间距，在整机结构设计时可以准确预留电容的高度空间，避免外壳内壁与电容顶部发生干涉，同时也能核对电容与周边接插件、结构立柱的安全间隙，尤其是高压部分的电容，需要保证与周边金属结构件的爬电距离满足安规要求。板上的圆柱形电感元件同样还原了实际的外径和高度，这类磁芯元件在工作时会产生一定的漏磁，建模时可以提前评估其与板上其他敏感元件的距离，避免对信号采集类电路造成电磁干扰。

　　从安装边界来看，整个模块的PCB板带有异形切边，是为了适配特定整机外壳的内部限位筋位，建模时完整还原了PCB的外轮廓、切角位置以及板厚，在进行整机装配时可以直接将数模导入装配体，检查PCB与外壳限位筋的贴合度，确认安装孔位是否对齐——这类板载模块通常采用波峰焊直接固定在整机的主电路板上，不需要额外的螺丝固定，因此建模时重点核对了所有插装元件的引脚伸出长度、引脚位置，确保在PCB Layout阶段能准确绘制对应的焊盘封装，避免出现元件插装不到位、引脚偏出焊盘的生产问题。

　　设计思路上完全遵循实物的比例还原，没有对元器件布局做理想化的规整处理，比如板上的小型塑封二极管、方块状的整流桥、贴片式的辅助元件都按照实物的实际位置排布，甚至还原了元件之间的实际间隙，这样的数模导入装配体后，干涉检查的结果才具备实际参考价值，不会出现理想化建模导致的装配间隙误判。在日常的结构设计工作中，这类外购电子模块的逆向建模不需要追求元件内部的精细结构，重点是还原所有会影响装配的外形尺寸、安装位、接插件位置，以及所有高出PCB板面的元件的高度轮廓，确保在结构设计阶段就能完成所有空间干涉的排查，减少打样后的改模次数。比如很多新手工程师在建模这类模块时，容易忽略输入插片的倾斜角度、电容顶部的防爆纹凸起高度，实际装配时就会出现插片无法伸出外壳、电容顶到外壳内壁的问题，这个建模过程中特意对这些容易被忽略的细节做了尺寸核对，所有外形尺寸都按照实物测绘值还原，能直接用于各类小功率电子设备的结构开发阶段的装配校核工作。
