大画幅摄影用4x5单张页片收纳夹具

　　在大画幅胶片摄影的实操场景中，单张页片的收纳与承载是直接影响拍摄成功率的关键环节，这款适配4x5规格页片的夹具，正是针对户外拍摄、暗房装片全流程的使用需求设计的结构件。不同于卷片相机的连续胶片承载结构，大画幅页片为单张独立的片状感光材料，厚度仅0.2mm左右，边缘易折损、片基面易产生划痕，且在装入片盒前需要完全避光承载，这就要求承载夹具既要具备足够的平面度保证页片平整，又要设置可靠的限位结构避免页片移位，同时还要兼顾操作时的防滑与定位精度。

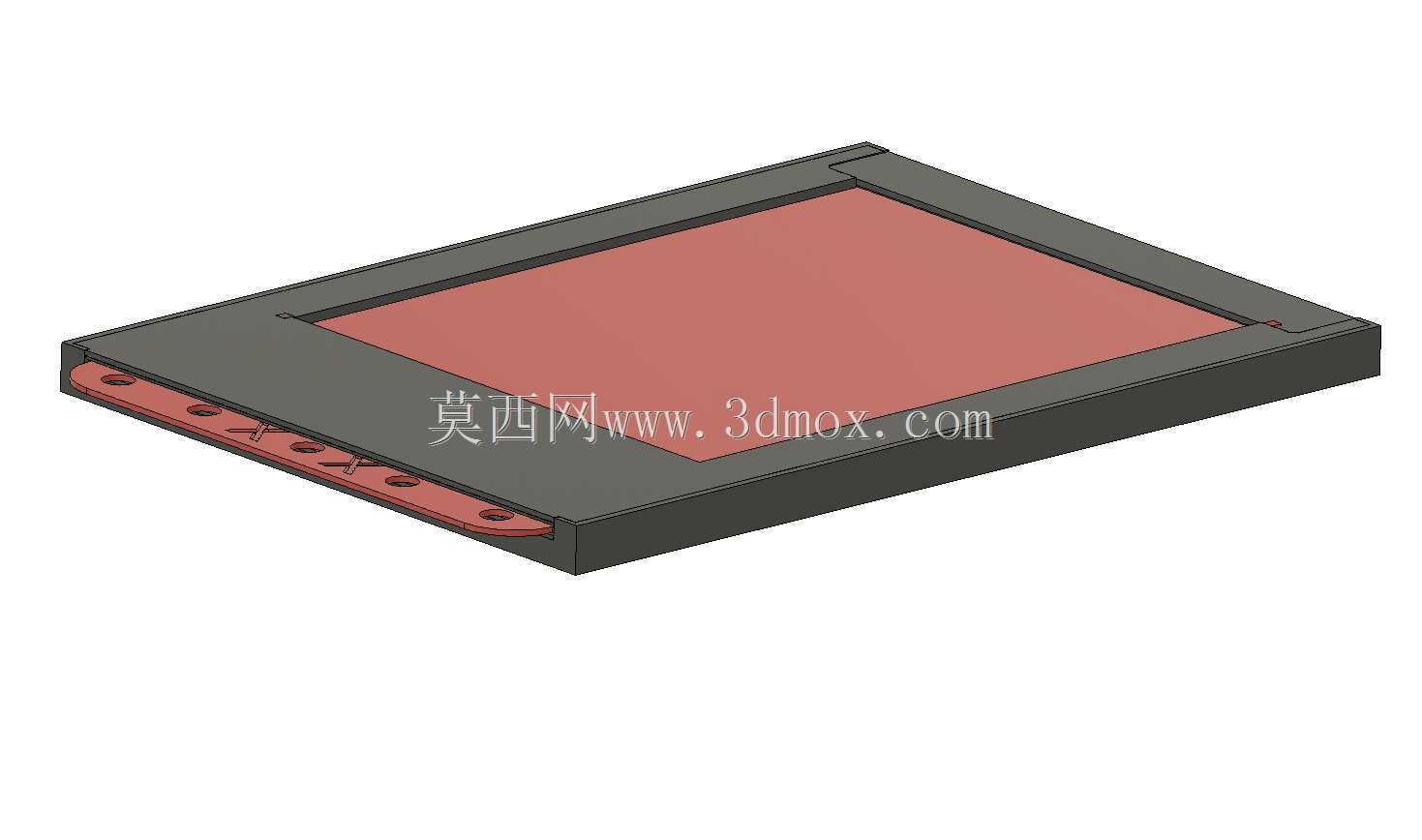

　　从结构设计逻辑来看，这款夹具采用了边框式承载加侧边压合的组合结构，主体承载面做了下沉式的凹槽设计，凹槽的内轮廓尺寸严格匹配4x5页片的公称尺寸，单边预留0.15mm的装配间隙，既方便页片快速放入，又不会因为间隙过大导致页片在携带过程中发生窜动。凹槽的深度设置为0.3mm，刚好容纳单张页片的厚度，页片放入后表面与夹具边框顶面基本齐平，避免叠放时摩擦片基表面造成划痕。夹具的侧边设置了一排等距分布的弹性压点，每个压点都做了圆弧过渡处理，压合行程控制在0.2mm，既可以通过弹性形变压住页片边缘，又不会因为压力过大在页片边缘留下压痕，影响后续的冲洗与成像。

　　考虑到实际使用中的操作场景，夹具的其中一条长边做了突出的手持边结构，手持边的厚度比主体边框厚2mm，表面做了细密的防滑纹理，方便在暗房全黑环境下通过触感快速识别夹具的正反面与页片装入方向，避免装反页片导致拍摄空片。手持边上的压点间距比其他侧边更密，主要是因为手持时夹具会产生一定的倾斜，密集的压点可以保证页片在倾斜状态下不会从凹槽中滑出。夹具的四个角都做了R2的圆角处理，一方面避免锐角划伤暗袋或者片盒的内部绒面，另一方面也能在装入片盒时起到导向作用，不需要刻意对齐就能顺利滑入片盒的承载位。

　　从安装与适配边界来看，这款夹具的外轮廓尺寸完全匹配标准4x5片盒的内部安装尺寸，长度方向公差控制在±0.1mm，宽度方向公差控制在±0.08mm，厚度方向的总尺寸为4.2mm，可以兼容市面上绝大多数主流品牌的4x5木质、金属片盒，不需要对片盒做任何改造就能直接使用。夹具的承载平面做了平面度校验，整个平面的平面度误差控制在0.05mm以内，避免页片放入后出现弯曲拱起的情况，保证拍摄时胶片平面与镜头焦平面完全平行，防止出现画面边缘虚焦、成像分辨率下降的问题。

　　在实际使用场景中，这款夹具可以承担多个环节的功能：户外拍摄时，可以提前在暗房中将多张页片分别装入夹具，叠放在避光的片袋中携带，更换页片时只需要将夹具连同页片一起放入片盒，不需要在暗袋中反复摸索对齐页片，大幅降低暗环境下装片的失误率；暗房冲洗前，也可以用这款夹具临时承载取出的页片，避免手直接接触片基造成指纹污染；对于单面3D打印的制作方式来说，这款结构的打印难度较低，所有结构都可以在无支撑的状态下一次打印成型，边框的壁厚设置为1.5mm，既保证了足够的结构强度，不会因为轻微挤压产生变形，又控制了整体的重量，单只夹具的重量不到10g，携带时不会增加过多的负重。

　　不同于市面上量产的塑料页片夹，这款结构的压点采用了一体化的弹性设计，不需要额外加装金属弹片或者橡胶压条，避免了不同材料膨胀系数不同导致的压合力度变化，在高低温环境下使用都能保持稳定的压合效果。夹具的边框顶面做了0.1mm的微凸台阶，多个夹具叠放时，台阶会互相贴合，在相邻夹具之间留出微小的间隙，避免叠放时摩擦到下方夹具内的页片表面，即使携带时受到震动，页片也不会和相邻夹具产生相对滑动。
