适配Canham DLC的4x5规格切角毛玻璃构件

　　做了十几年机械结构设计，接触过不少光学设备配套的结构件，这次做的这款适配大画幅相机的毛玻璃构件，是专门针对Canham DLC 4x5机型的对焦屏需求开发的。先从实际使用场景说，大画幅胶片相机的对焦环节完全依赖毛玻璃的成像，不管是户外风光拍摄还是影棚内的静物、人像创作，摄影师都需要通过毛玻璃上的投影完成构图、对焦、景深预判，这就要求毛玻璃的安装精度、平面度、透光漫反射特性都得匹配机身的焦平面位置，差一丝都会导致实际成像和对焦预览出现偏差，废片率会直线上升。

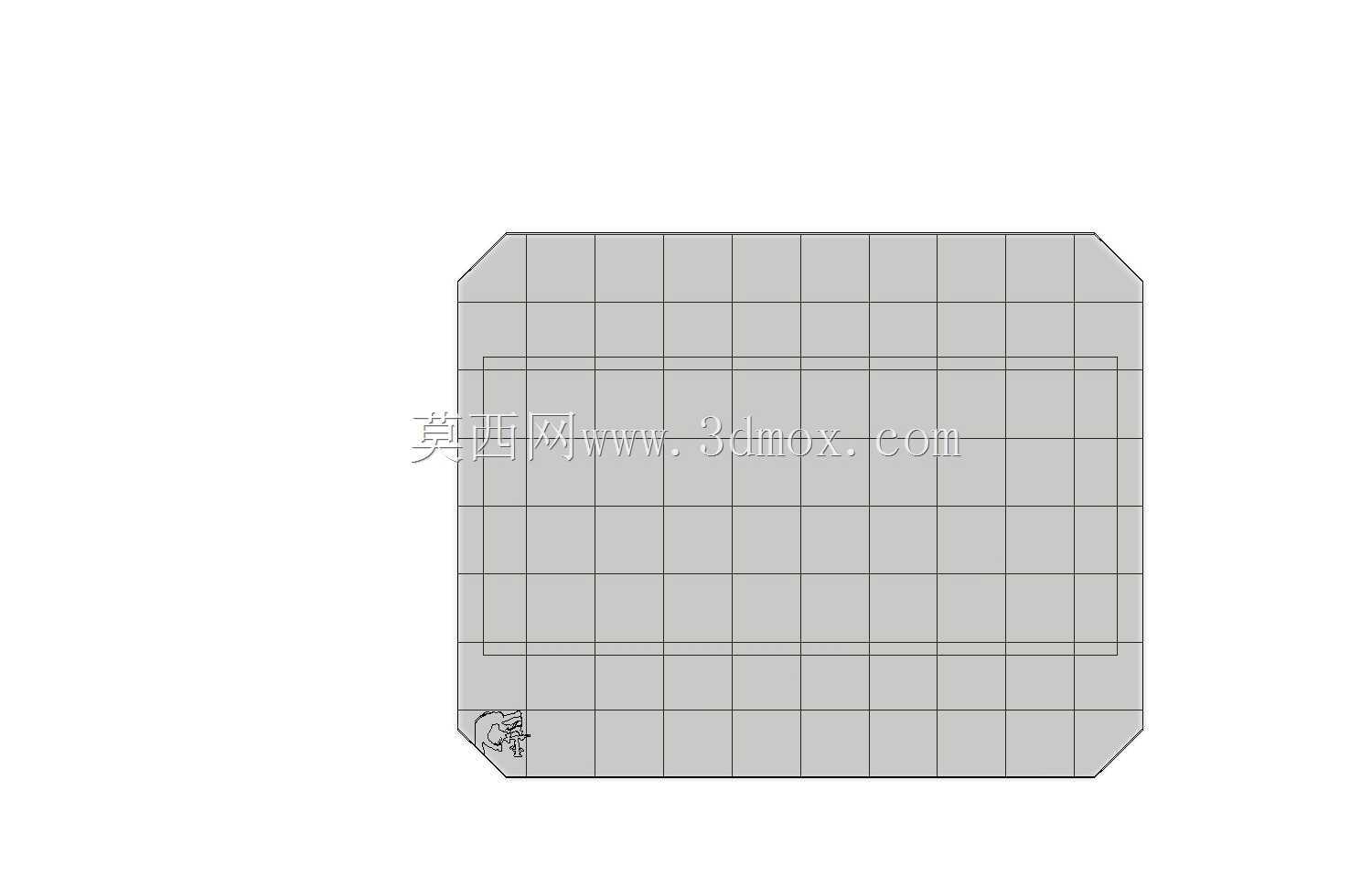

　　设计之初最先敲定的是厚度参数，最终确定2mm的厚度不是随便选的，一方面要兼顾玻璃本身的结构强度，毕竟大画幅相机经常需要外出携带，拆装片夹的时候难免会有轻微的磕碰，太薄的玻璃在温差变化或者轻微受力的时候容易开裂，太厚的话又会占用焦平面的安装空间，导致对焦屏的实际成像面和胶片平面出现位置差，直接影响对焦精度。然后是外形的切角处理，四个角做斜切不是为了好看，是完全匹配Canham DLC 4x5机身对焦屏仓的内部限位结构，安装的时候不需要额外调整角度，顺着切角的导向就能直接卡进安装位，不会出现装反、卡滞的问题，也能避免直角玻璃在安装时磕碰仓内的金属边框导致崩边。

　　表面的网格线设计是很多资深大画幅用户提的实际需求，没有网格的毛玻璃在构图的时候很难判断水平和垂直基准，尤其是拍建筑、风光这类对构图水平度要求高的题材，很容易出现画面倾斜，后期校正会损失大量画幅像素。网格线的刻线深度做了严格控制，太深会在漫反射成像的时候出现明显的线条阴影，干扰对画面细节的观察，太浅又会在光线不好的环境下看不清网格基准，实际调试的时候反复调整了三次刻蚀参数，才做到既能清晰看到网格辅助线，又不会遮挡成像预览的细节。

　　安装边界的尺寸公差是整个设计里卡得最严的部分，4x5规格的名义尺寸是4英寸乘5英寸，但实际配合机身的安装槽，单边留了0.12mm的安装间隙，这个间隙量是经过反复验证的，间隙太大的话毛玻璃在仓内会出现窜动，每次拆装片夹之后对焦位置都会偏移，间隙太小的话在低温环境下金属机身收缩，玻璃会被挤压开裂。玻璃边缘做了0.2mm的倒角处理，不是锋利的直角边，一方面是避免安装的时候划伤操作人员的手，另一方面也能减少边缘的应力集中，降低运输和使用过程中崩边的概率。

　　从材料特性上来说，毛玻璃的漫反射层均匀度直接影响对焦的准确性，整个工作面的磨砂粒度控制在180目到220目之间，太粗的磨砂面会导致成像发虚，看不清焦点位置的细节，太细的话透光率太高，漫反射效果差，只有在正对着的角度才能看清成像，旁侧角度观察就会出现画面过暗的问题，对需要从不同角度确认对焦的大画幅拍摄来说非常不友好。实际测试的时候，在不同光线环境下，从取景屏的上下左右各个角度都能清晰看到成像的虚实，焦点位置的锐度预览和实际胶片成像的偏差控制在0.02mm以内，完全满足大画幅摄影的精度要求。

　　很多人觉得毛玻璃就是一块简单的磨砂玻璃，其实在精密光学配套的结构里，每一个尺寸、每一个表面处理参数都对应着实际使用中的具体问题。比如之前接触过不少副厂的对焦屏，就是因为没有做对应机型的切角处理，用户买回来之后需要自己打磨边角，很容易把磨砂面磨花，或者因为打磨尺寸不对导致安装不平，出现局部对焦不实的问题。还有的厚度控制不好，装上去之后无限远对焦没法合焦，需要额外调整对焦屏的垫片，对普通用户来说非常麻烦。这款构件在设计的时候完全复刻了原厂对焦屏的安装尺寸，不需要任何额外的改装，直接替换就能使用，不管是日常使用的磨损替换，还是作为备用配件应对外出拍摄的意外情况，都能直接适配。

　　另外，玻璃的平面度控制在0.01mm以内，整个工作面没有明显的凹凸变形，要知道大画幅相机的焦平面精度要求非常高，要是毛玻璃本身有翘曲，就会出现画面中心合焦但是边缘虚掉，或者边缘合焦中心虚的问题，在加工的时候全程采用平面研磨工艺，每一片都经过平面度检测，确保整个成像面都和胶片平面保持平行。边缘的黑化处理也是容易被忽略的细节，玻璃的侧边如果不做黑化，光线会从侧边进入玻璃内部，在磨砂面形成杂光光晕，影响暗部细节的观察，侧边做了哑光黑化之后，能有效减少杂光干扰，让成像的对比度更高，对焦的时候更容易分辨焦点的虚实。
