3D打印灯丝透明度演示样件结构

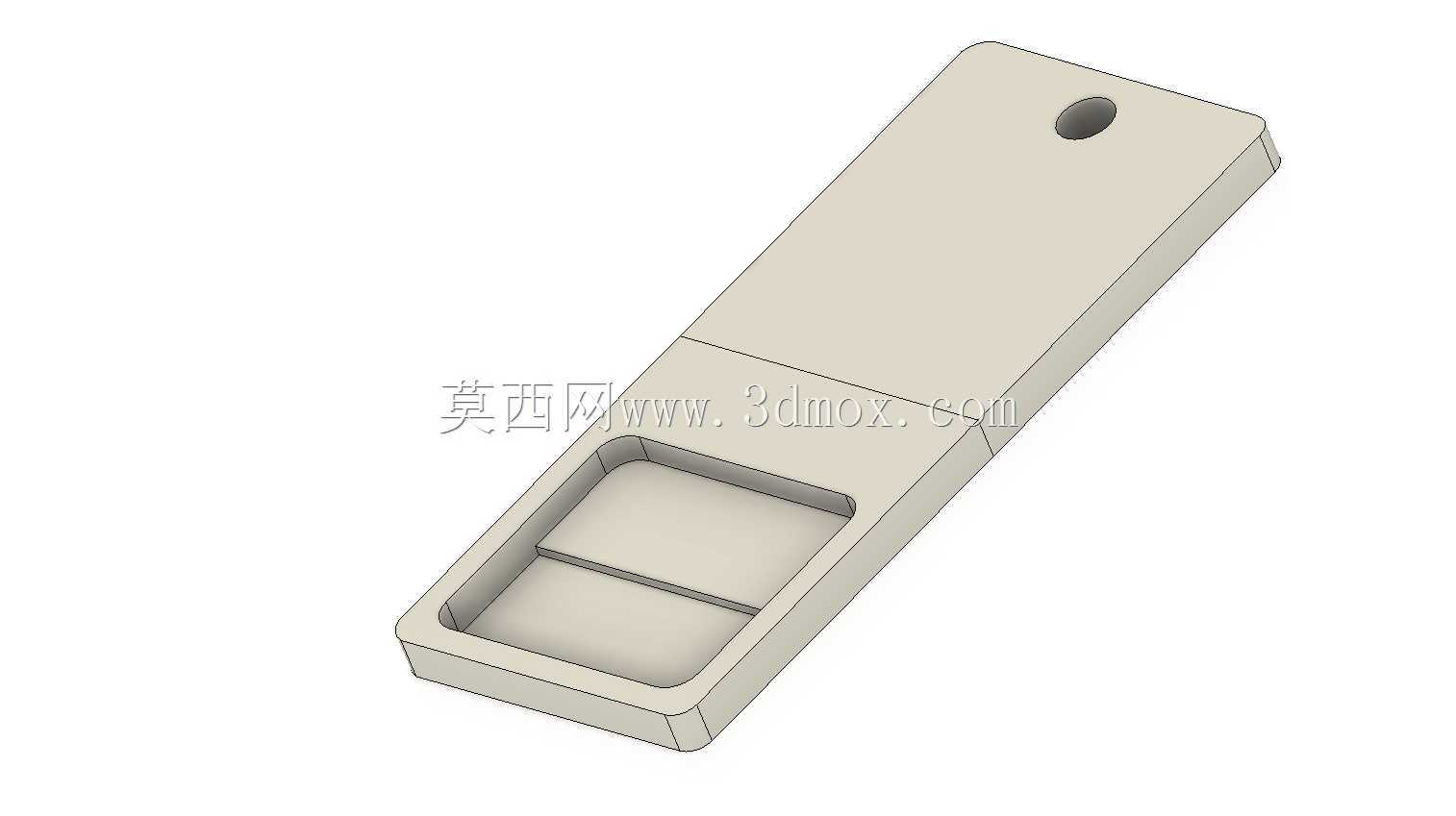

　　在FDM熔融沉积成型3D打印的耗材验证环节，灯丝的色彩呈现、半透明打印效果是耗材厂商、设备调试人员以及打印服务从业者经常需要验证的核心指标，很多时候操作人员需要通过标准样件的打印结果，判断不同批次耗材的色彩偏差、层厚设置对透明度的影响，以及不同打印温度下耗材的透光表现，避免正式打印大尺寸成品时出现色彩不符、透明度达不到预期的问题，造成耗材与打印时间的浪费。这款样件的设计完全围绕灯丝打印效果验证的实际需求展开，整体采用长条形带挂孔的便携结构，主体厚度设置为3mm，对应日常打印中多数结构件的常规壁厚，能够直观呈现常规壁厚下耗材的基础色彩与基础透光表现，样件一侧设置了阶梯式的薄型凹槽区域，最薄处壁厚仅为0.3mm，

　　刚好匹配多数FDM设备可实现的最小单层打印厚度，能够直观展示耗材在极限薄壁厚下的通透度表现，帮助操作人员快速判断该款灯丝是否适合打印薄壁透光类零件，比如灯罩、透光外壳、半透明装饰件等产品。从结构设计的角度来看，样件整体采用圆角过渡的矩形轮廓，没有尖锐棱角，既避免了打印过程中尖角处的翘曲问题，也方便日常拿取与收纳，端部的挂孔设计可以让测试完成的样件统一悬挂收纳，方便不同批次、不同颜色、不同材质灯丝的效果对比，不需要额外制作收纳盒或者分类标签，直接挂在工位旁的挂架上就能随时调取对比。凹槽区域采用两级阶梯的设计，除了最薄的0.3mm区域，中间过渡段的壁厚可以覆盖0.3mm到3mm之间的常用壁厚区间，

　　一次打印就能获取多个壁厚下的透光效果数据，不需要单独打印多个不同厚度的测试块，大幅提升耗材验证的效率。在实际使用场景中，这款样件既可以用于耗材厂商的出厂品控环节，每批次耗材生产完成后打印标准样件，对比标准色卡与透明度基准，判断批次稳定性；也可以用于3D打印设备的参数调试，当更换新的喷嘴、调整打印温度或者修改挤出倍率后，打印该样件可以快速判断参数设置是否合理，观察薄壁厚处是否存在挤出不足、层间结合不良的问题，厚壁区域是否存在填充不均、表面发雾的情况；还可以用于面向客户的耗材展示，打印不同颜色、不同材质的样件后，客户可以直接通过样件直观看到不同壁厚下的实际效果，比单纯的参数表或者渲染图更有说服力。从安装与使用边界来看，

　　这款样件本身不需要额外的安装固定结构，打印完成后可直接手持观察，也可通过端部挂孔挂载在展示架或者收纳杆上，整体尺寸适配多数桌面级FDM打印机的打印平台，不需要大尺寸打印设备就能完成制作，打印过程中不需要添加支撑结构，所有结构均采用自支撑角度设计，凹槽区域的侧壁倾斜角度符合FDM打印的自支撑要求，打印完成后不需要额外的后处理去除支撑，避免支撑痕迹影响样件表面的透光观察效果。在结构细节处理上，样件的所有棱边都做了小半径圆角处理，一方面避免打印过程中应力集中导致的边角翘曲，另一方面也防止拿取过程中锋利边缘划伤操作人员，凹槽的底部平面做了0.1mm的平面度公差预留，确保薄壁厚区域的厚度均匀，不会因为平面度偏差导致局部厚度不一致，影响透明度观察的准确性。对于日常从事3D打印工艺调试、耗材测试的结构工程师来说，这类标准化的测试样件能够大幅减少重复设计测试块的工作量，统一的测试基准也能让不同设备、不同批次耗材的测试结果具备可对比性，避免因为测试块结构不统一导致的效果判断偏差。
