3D打印机Vulcan Hemera挤出机直线导轨安装组件

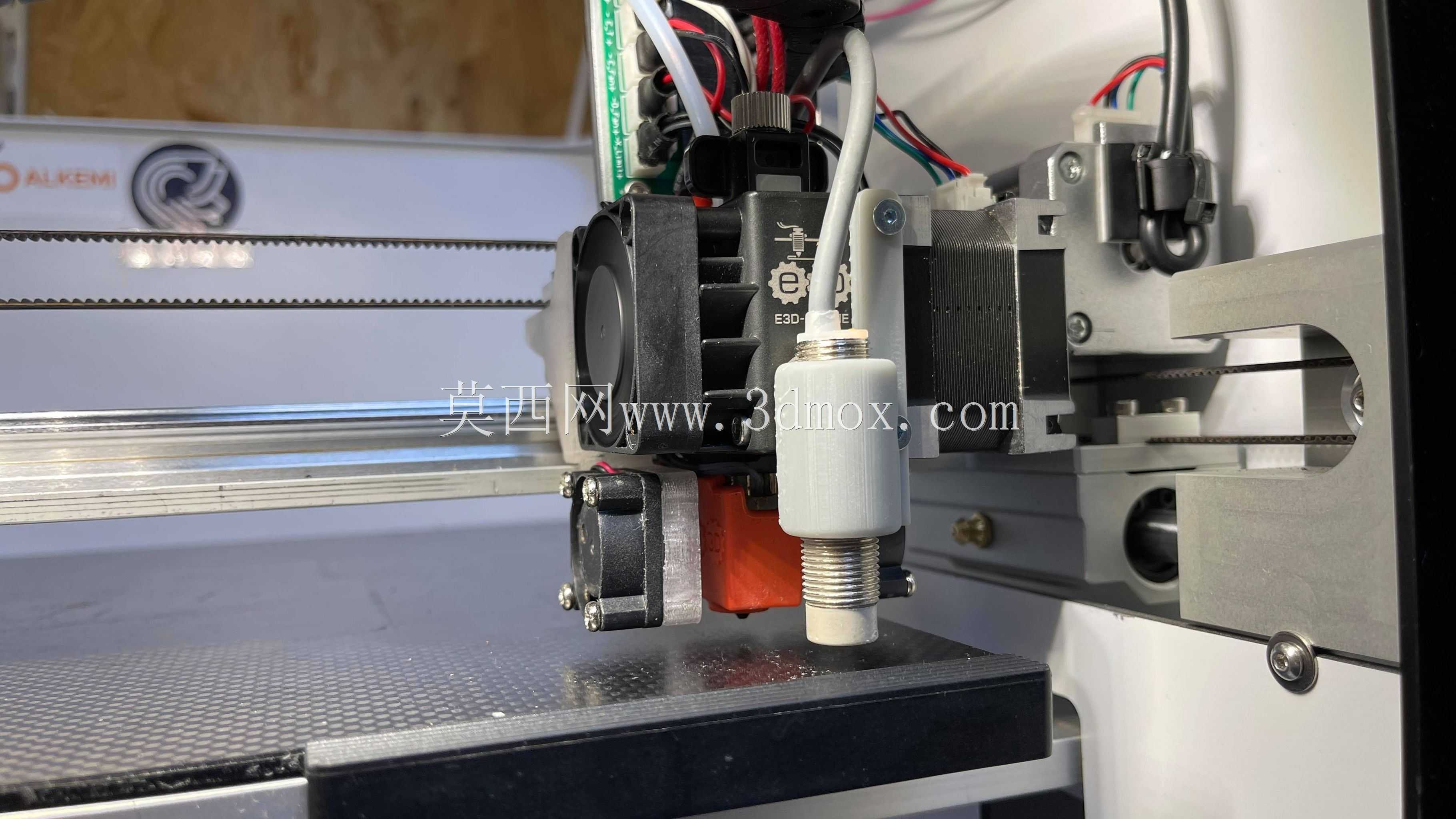

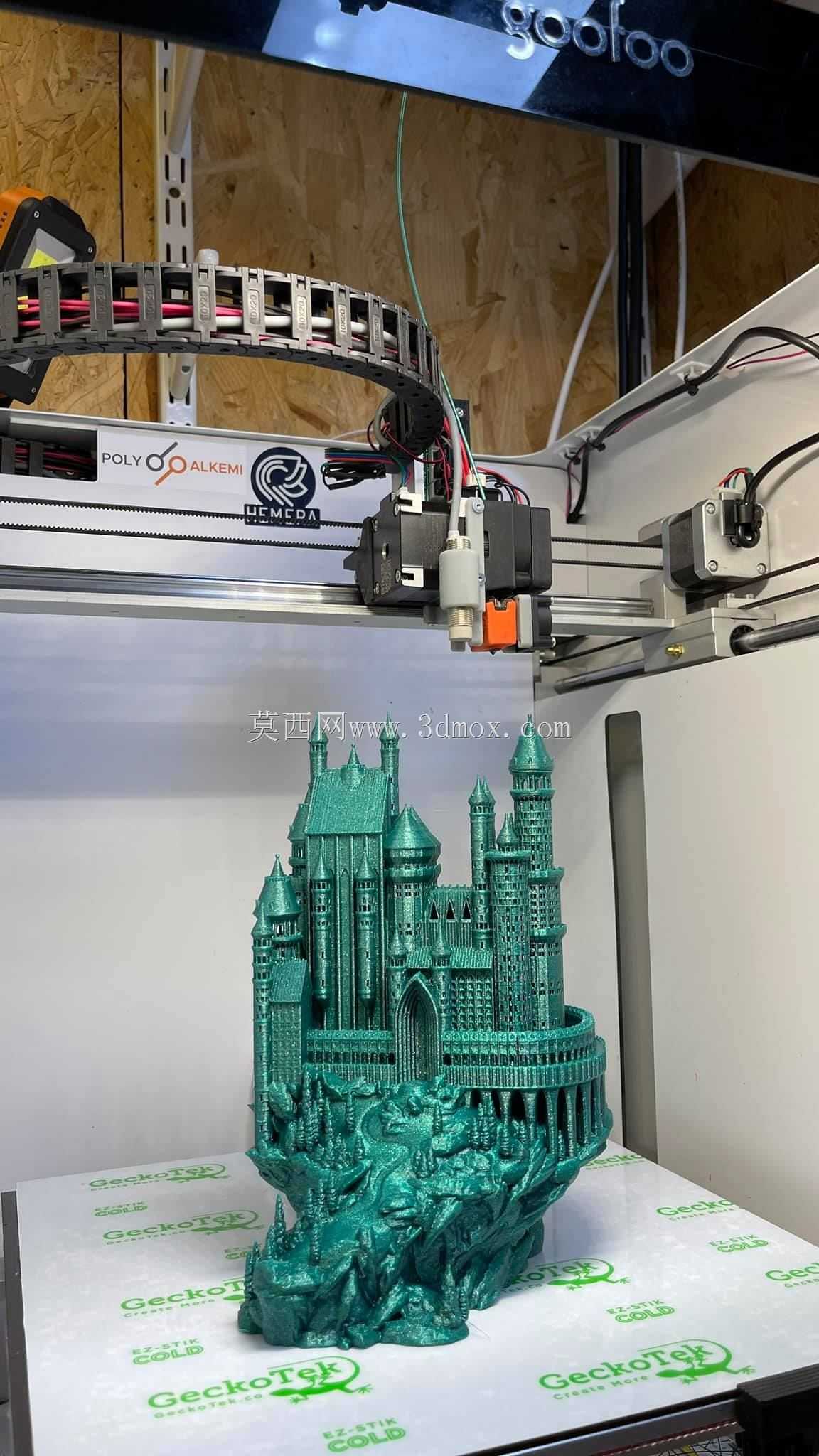

　　这套组件针对桌面级FDM 3D打印机的挤出端升级需求开发，核心解决原有挤出机安装刚性不足、运动定位精度受限的问题，适配Goofoo Nova机型的Vulcan Hemera挤出机改装场景，也可作为同规格直线导轨搭配近程挤出结构的设计参考。日常打印作业中，挤出端沿X轴的运动平顺性直接影响层纹一致性、圆弧面打印精度，尤其是高速打印工况下，安装结构的刚性不足会引发挤出头震颤，导致打印件表面出现振纹、尺寸超差，这套组件通过直线导轨的导向结构替代原有光轴滑块配合，从运动副层面降低了传动间隙与运行阻力。设计过程中先完成原有设备安装位的全尺寸测绘，确认X轴运动行程边界、挤出机安装孔位坐标、原有走线与散热空间的预留尺寸，

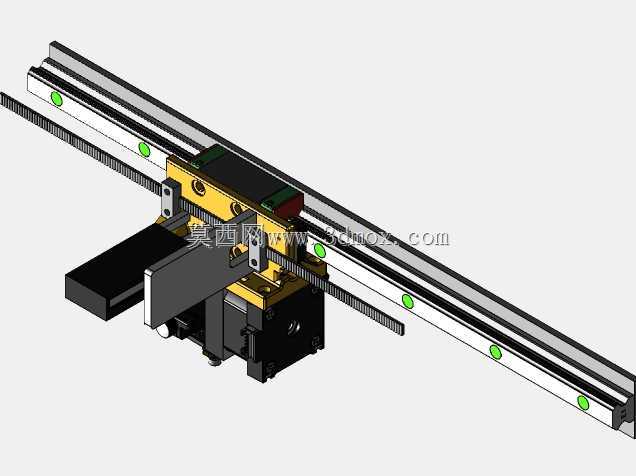

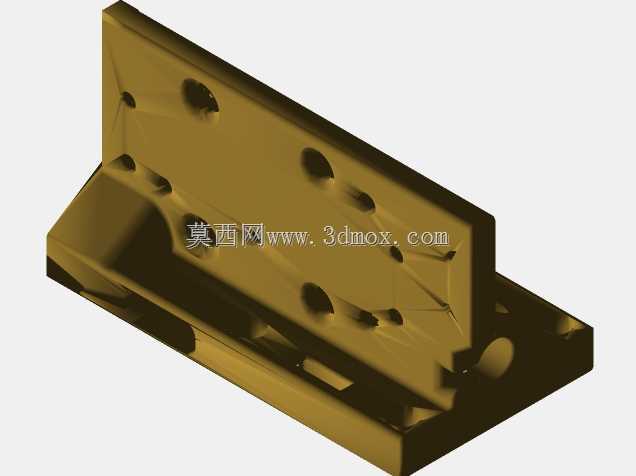

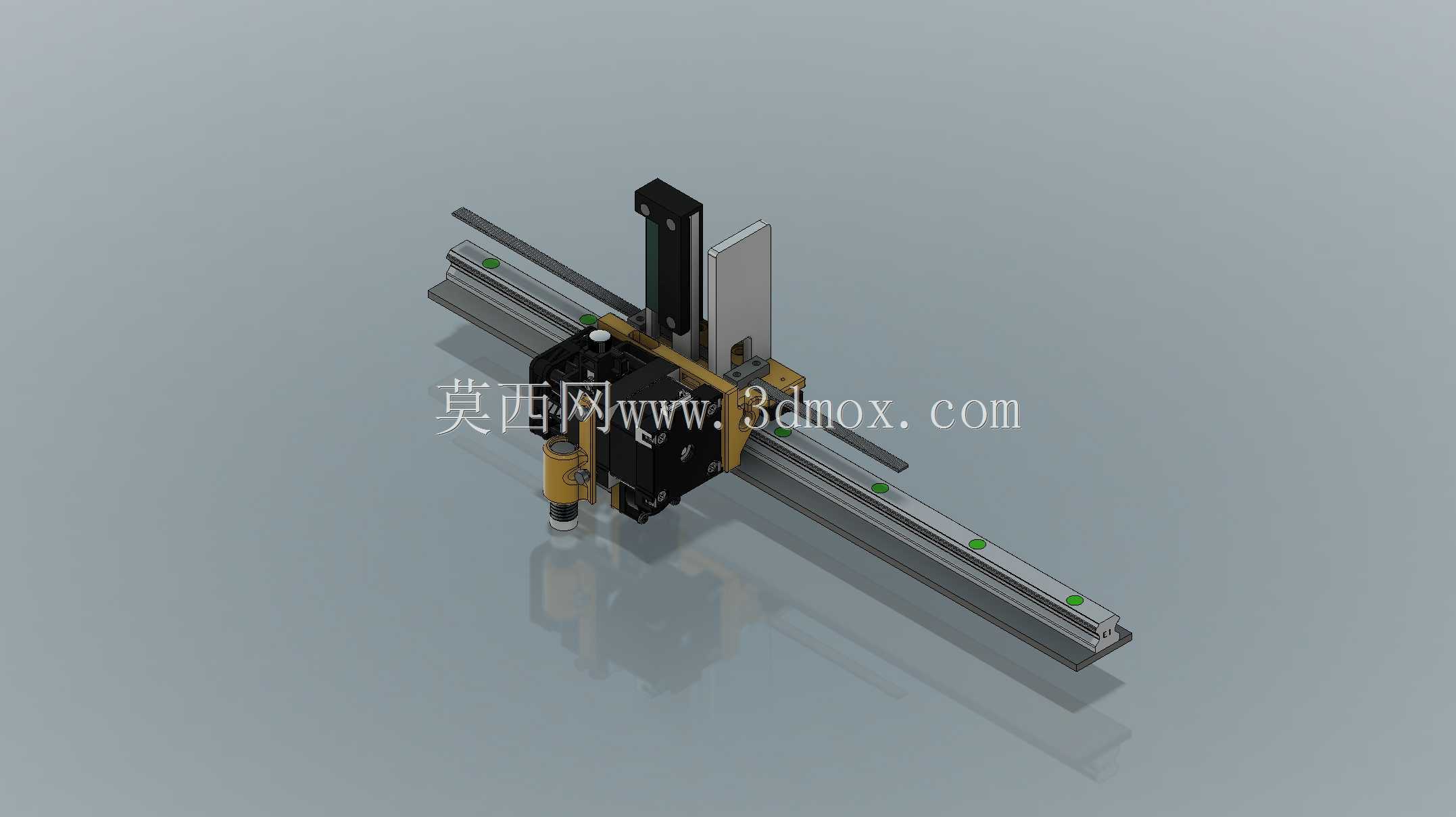

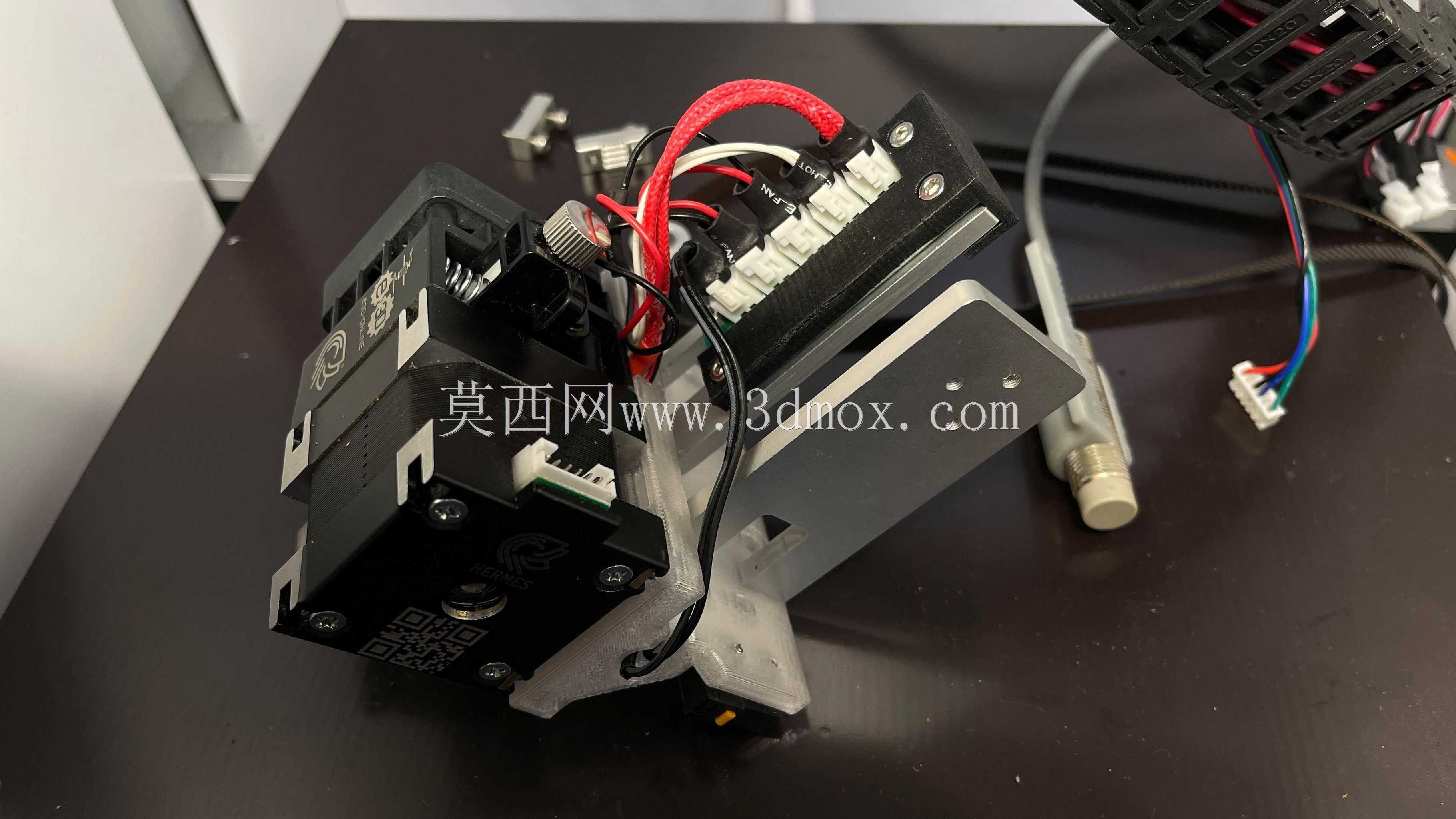

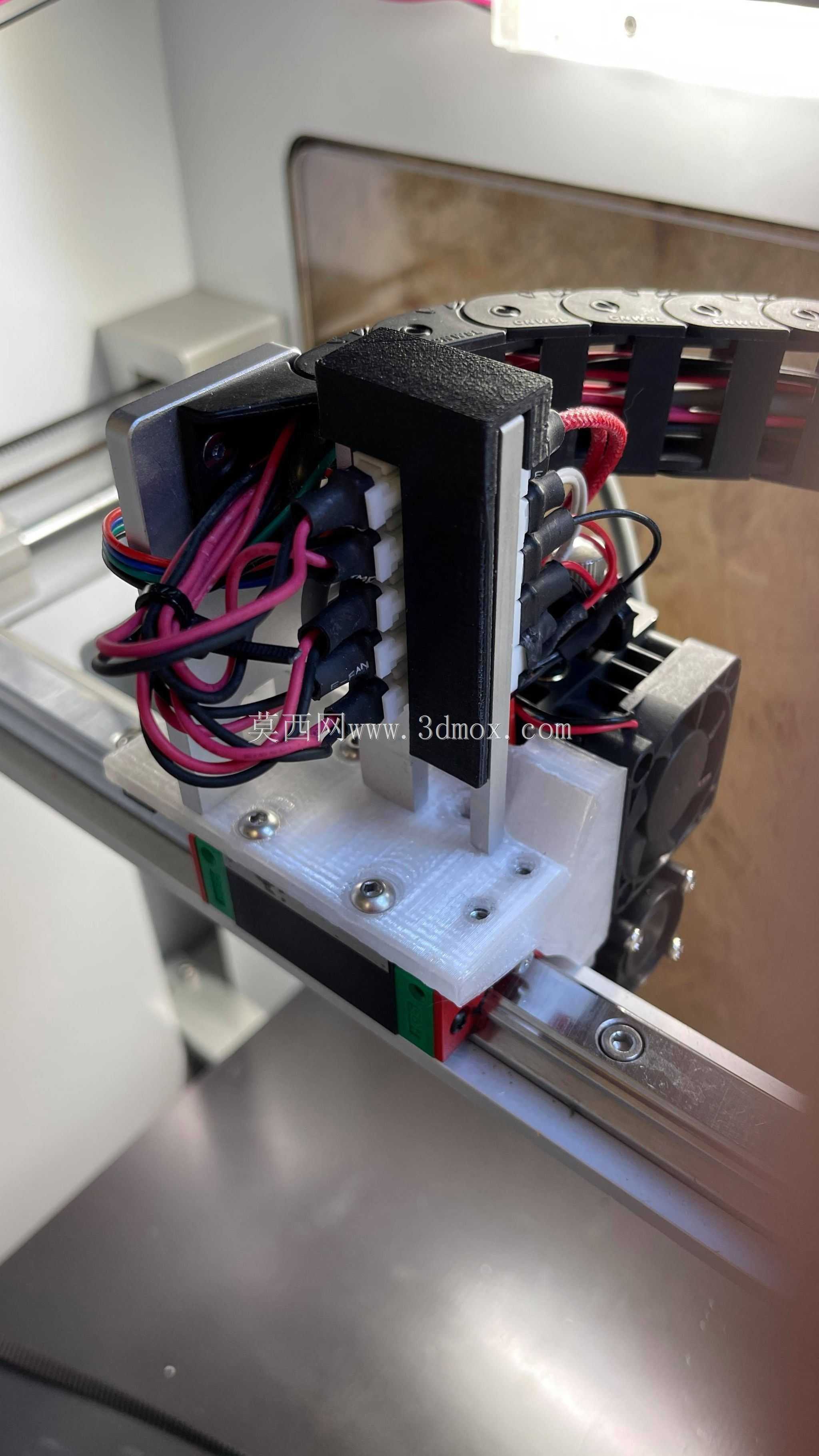

　　导轨部分选用成熟的MGN系列微型直线导轨规格，导轨安装基面与设备原有铝型材安装位完全匹配，不需要对设备原有框架做打孔、切削等破坏性改装，用户仅需通过标准紧固件即可完成组件替换。挤出机安装块的结构设计充分考虑了Hemera挤出机的重量分布，将安装受力点布置在导轨滑块的中心承载区域，避免偏载导致的滑块磨损加快、运动卡顿问题，安装块上预留了挤出机加热、测温、步进电机的走线槽位，走线沿导轨侧面布置，不会在运动过程中与机架、打印平台产生剐蹭。传感器支架采用悬臂式结构，安装位置经过反复调校，确保触发式限位开关的触发点与打印平台原点位置完全重合，支架选用树脂类材料打印成型，兼顾结构韧性与安装精度，不会因为长期反复触发出现断裂、位置偏移问题。

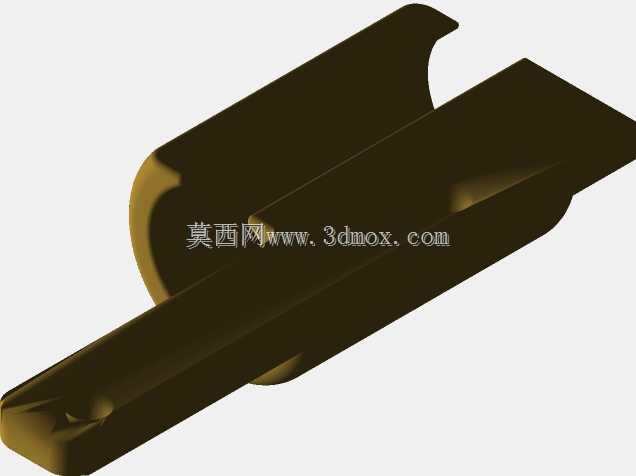

　　风扇罩的结构设计匹配选用的轴流风扇安装尺寸，风道出口正对挤出机散热鳍片与喉管散热段，确保长时间高温打印工况下，喉管上部温度保持在耗材玻璃化转变温度以下，避免耗材提前软化引发的堵头故障，风扇罩同样适配树脂或SLA工艺打印，薄壁结构既可以保证风道密封性，又不会额外增加挤出端的运动负载。实际安装时需要先确认导轨的平行度误差控制在0.02mm以内，滑块预压调整到运行无卡顿、无轴向间隙的状态，挤出机固定后需要做运动行程全范围的干涉检查，确认打印平台在最大成型尺寸范围内移动时，挤出端、风扇、传感器都不会与平台夹头、调平组件产生碰撞。组件的所有安装孔位都做了沉头设计，紧固件安装后不会突出安装面，避免运动过程中剐蹭拖链或其他周边部件，

　　安装块侧面预留了皮带固定位，与原有X轴同步带的安装尺寸完全兼容，不需要更换原有同步带即可完成装配。日常维护过程中，仅需定期在导轨滚道处涂抹少量润滑脂，即可保证长期运行的精度保持性，传感器支架与风扇罩都采用快拆式固定结构，清理风扇积灰、更换限位开关时不需要拆卸整个挤出端结构，大幅降低日常维护的操作难度。针对不同耗材的打印需求，这套结构的安装刚性足以支撑PLA、PETG、ABS等常用耗材的高速打印工况，即使在150mm/s以上的打印速度下，挤出端的震颤量也能控制在0.01mm以内，保证打印件的尺寸精度与表面质量。
