卧式筒体铁杂质过滤装置结构设计

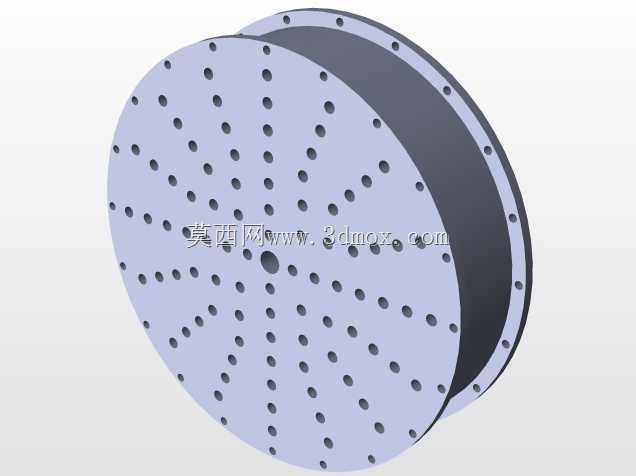

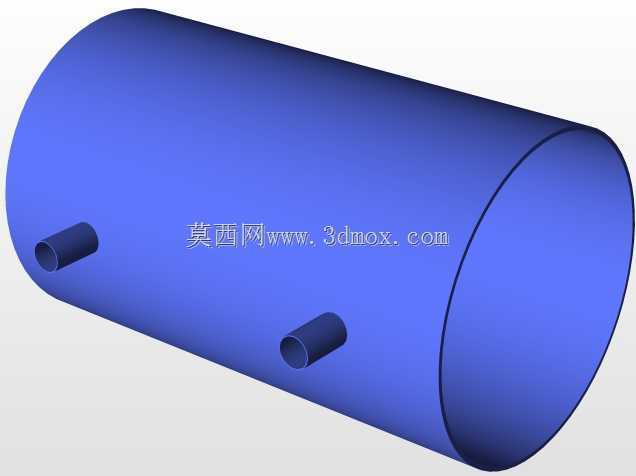

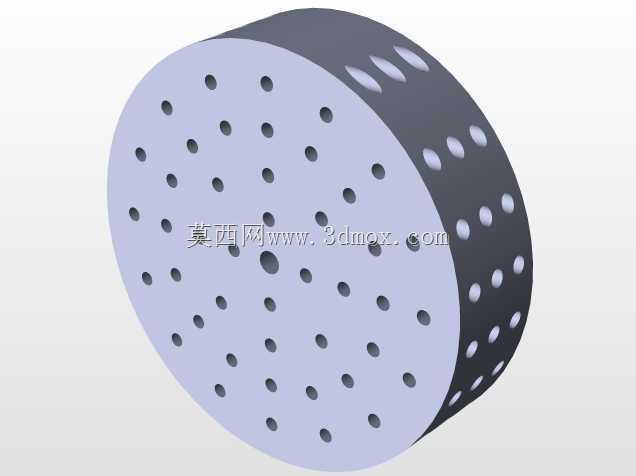

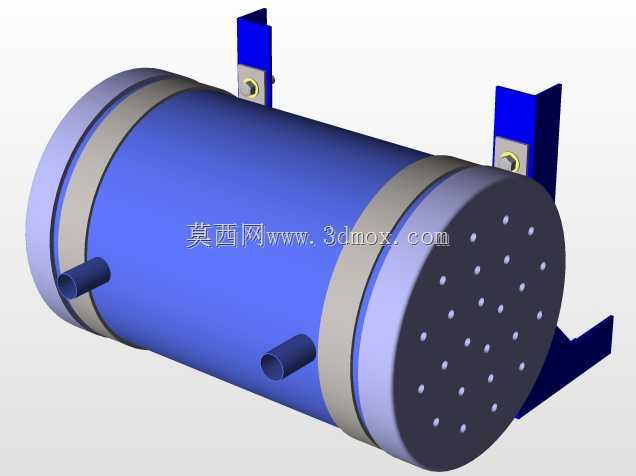

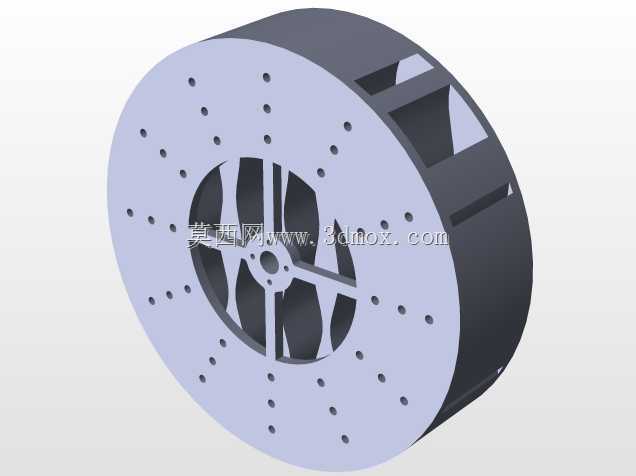

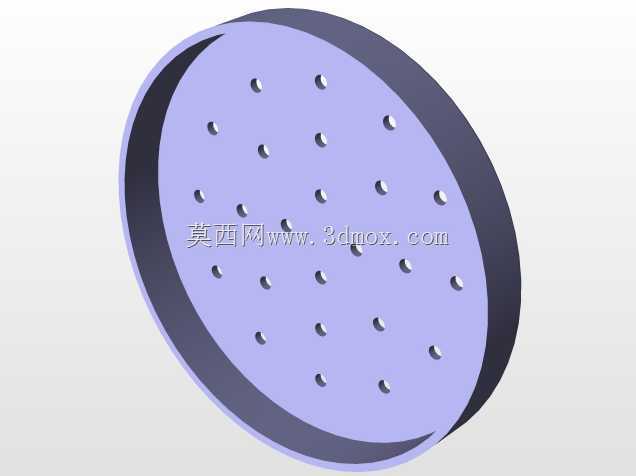

　　在液压润滑回路、切削液循环系统、工业流体输送管路中，铁磁性杂质的持续存在会加速泵阀磨损、堵塞节流口、划伤密封副，最终导致整套流体系统的精度下降与故障停机，这类卧式安装的筒体式铁杂质过滤装置，正是针对管路内嵌安装场景开发的在线净化单元，不需要额外占用大面积安装空间，可直接串接在水平管路中完成铁屑、氧化皮、磨粒等铁磁性杂质的持续截留。从结构设计逻辑来看，整体采用卧式承压筒体作为主体承载结构，筒体两端采用快拆式端盖密封，其中一端端盖布有密集通流孔作为流体进出的均布结构，避免局部流速过高冲起已截留的杂质；筒体侧面预留两个同规格径向接口，可根据管路走向选择同侧进出或者异侧进出的配接方式，不需要额外调整安装支架的位置，

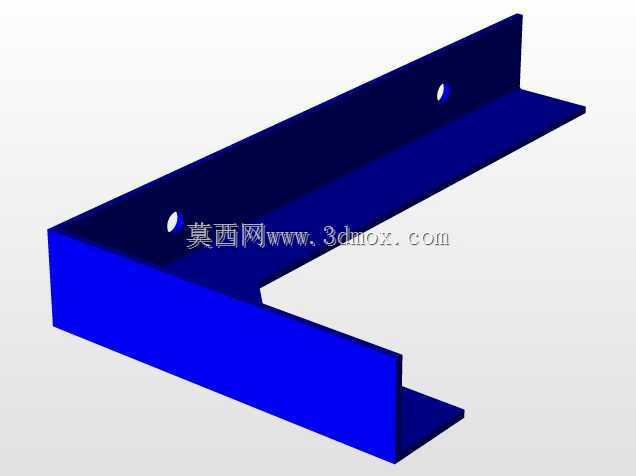

　　适配不同现场的管路排布需求。筒体顶部设置两个L型安装支耳，支耳上开有同轴安装孔，可通过螺栓直接固定在设备机架或者墙面支架上，支耳与筒体之间采用焊接连接并做加强筋处理，能够承受满液状态下的筒体重量与管路振动带来的交变载荷，底部附带的辅助支撑脚可在大规格型号安装时提供额外支撑，避免长期运行后支耳受力变形。设计过程中重点考量了通流面积与过滤效率的平衡，端盖的通流孔总通流面积大于接口通径的1.5倍，保证流体经过装置时的压损控制在系统允许范围内，不会因为加装过滤装置导致上游供液压力不足；筒体内腔预留足够的杂质容存空间，可容纳管路冲洗阶段带出的大量焊渣、氧化皮等杂质，减少日常维护的拆洗频次。安装边界方面，

　　筒体的轴向长度与径向尺寸按照常用管路通径的适配比例设计，支耳的安装孔间距符合通用机架安装孔位的模数，不需要现场重新打孔配焊；两个径向接口的中心高度与同通径管路的中心高度保持一致，配接时不需要额外加装变径接头或者调整管路高度，降低现场安装的改造工作量。实际使用过程中，流体从侧部接口进入筒体内腔后，流速会因为腔体截面积扩大而迅速降低，流场在筒体内形成平缓的层流状态，流体中混杂的铁磁性杂质会在筒内吸附组件的作用下被牢牢吸附在腔体内壁，不会随着流体流动被带出装置，经过净化的流体通过端盖的均布孔汇集后从另一个侧部接口流出，进入下游的工作回路。这种结构的过滤装置相较于传统的Y型过滤器，对铁磁性杂质的截留效率更高，

　　不会因为杂质堆积在滤网表面导致通流面积快速下降，拆洗时只需要打开端盖即可清理腔体内截留的杂质，不需要将整个装置从管路上完全拆卸，维护操作更加简便。针对不同的工作压力场景，筒体壁厚按照承压等级做了对应匹配，密封结构采用耐油橡胶圈实现端面密封，可适配矿物油、水基切削液、乳化液等多种常见工业流体，不会出现流体泄漏的问题；支耳的安装孔设计成长圆孔形式，可补偿安装时的孔位误差，降低现场安装的对位难度。在切削液集中供液系统中，这类装置可安装在供液泵的出口端，拦截管路中的铁屑杂质，避免杂质进入加工区域划伤工件表面；在液压系统回油管路中，可安装在回油过滤器的上游，提前吸附大部分铁磁性磨粒，延长回油滤芯的使用寿命，降低设备的维护成本。
