RBX-25-400低谐波电路滤波器结构

　　在工业供配电系统的电容补偿柜场景里，这类低谐波滤波器是解决电容投切时谐波放大问题的核心配套组件，日常会和并联电容器组紧邻安装，用来滤除电网里的3、5、7次特征谐波，避免电容过流发热、保护装置误动作，同时净化下游精密设备的供电质量，在厂房配电、数据中心供电、工业自动化产线供电回路里都有大量应用。

　　从实际功能来看，这款滤波器并非单一滤波元件，而是集成了电抗绕组、绝缘固定结构、安装基座的一体化组件，和电容器匹配后构成无源滤波支路，既可以限制合闸涌流对电容的冲击，也能将对应频次的谐波电流导入滤波支路，避免谐波反送至公用电网。设计时首先要考虑的是和适配电容的参数匹配，电抗率的选型直接决定谐波抑制效果，而结构层面的设计则要兼顾绕组散热、安装固定强度、绝缘距离这几个核心要点。

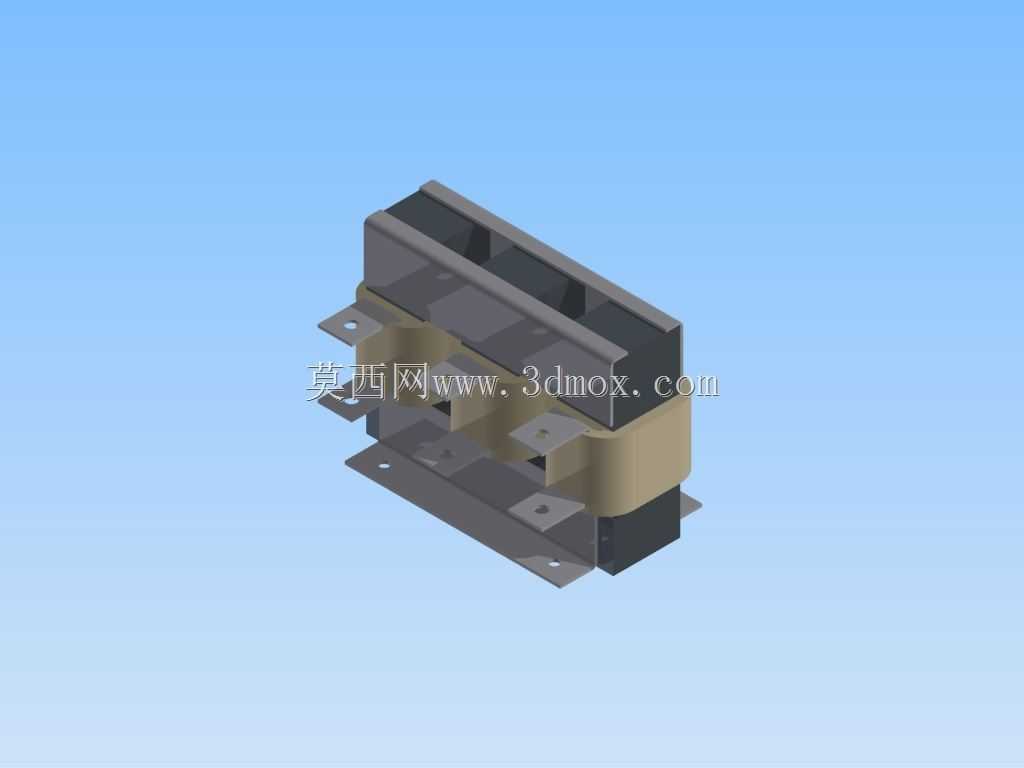

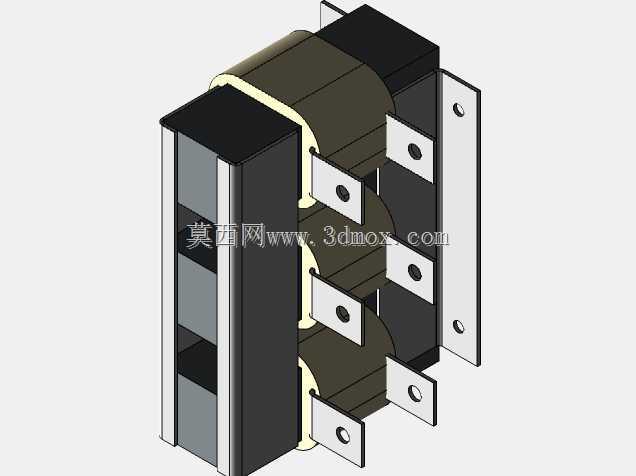

　　看这个模型的结构设计，整体采用卧式安装的布局，底部是带安装孔的金属折弯基座，四个安装孔的孔位间距预留了标准柜内安装梁的适配尺寸，安装时不需要额外打孔适配，直接用标准螺栓就能固定在电容柜的安装横梁上。基座上方是电抗绕组的固定结构，绕组和金属基座之间设置了绝缘衬垫，避免运行时绕组和金属基座之间出现爬电问题，绕组外部的绝缘包覆层做了加厚处理，既可以固定绕组线圈的排布，也能提升长期运行的绝缘可靠性。

　　绕组两侧的金属支架不仅承担固定绕组的作用，同时也作为接线端的支撑结构，接线端子的位置预留了足够的接线操作空间，不管是铜排连接还是电缆压接，都有足够的操作余量，不会出现接线工具无法伸入的问题。外壳部分的结构做了通风开槽设计，运行时绕组产生的热量可以通过开槽形成自然对流散热，不需要额外加装强制风冷组件，降低了后期运维的复杂度。

　　在建模还原这个部件的时候，首先要确认安装边界尺寸：底部安装孔的中心距要和实际产品一致，否则安装时会出现孔位错位无法装配的问题；整体的高度尺寸要适配柜内的层间距离，避免和柜内的母排、其他元器件出现干涉。绕组部分的建模不需要还原每一圈铜线的细节，只要还原整体外形尺寸、绝缘层的包覆范围、接线端的位置即可，因为在做整柜装配的时候，这个部件属于外购成品件，建模的核心目的是确认安装空间、接线走向，不需要做内部的生产级细节还原。

　　实际选型应用的时候，要注意这类滤波器和电容的匹配参数，不同电抗率对应抑制的谐波频次不同，不能随意替换参数不同的型号，否则不仅起不到谐波抑制作用，反而可能引发谐振问题。结构安装时要保证基座和安装梁之间的接触平整，避免运行时因为电磁力产生振动噪音，接线端的连接要保证足够的接触压力，避免大电流工况下接线端发热氧化。

　　从结构设计的合理性来看，这款产品的安装基座采用折弯一体成型的结构，没有多余的拼接焊缝，整体结构强度更好，长期运行下不会因为拼接处松动产生振动。绝缘部件的位置设计避开了安装受力点，不会因为安装螺栓的压紧力导致绝缘件开裂，接线端的位置朝向柜内接线侧，接线作业时不需要探入柜体深处，降低了现场施工的操作难度。通风槽的开口方向顺着柜内的自然散热气流方向，热空气可以顺着开口向上流通，散热效率比封闭式结构提升不少，也避免了灰尘直接堆积在绕组表面影响绝缘性能。
