分户区域供暖管路连接结构设计

　　在民用建筑集中供暖系统的分户改造与新建项目中，分户区域的供暖管路连接结构是决定供热均衡性、后期运维便捷度的核心部件，不同于整层串联的老式供暖结构，这类分户连接节点需要同时兼顾单户支路的独立通断、管路走向的空间适配、不同功能区域的热媒分配合理性，避免出现单户管路阻力失衡导致的近端过热、远端不热的常见问题。从实际工程落地的角度看，这类连接结构的设计首先要匹配建筑楼板与墙体的预留洞口尺寸，常规住宅项目中楼板内预埋的供暖套管内径多为110mm，墙体上的分支管路预留洞中心距完成面高度通常为200mm，因此连接段的主体外轮廓需要控制在90mm见方以内，保证管路穿设时不会出现套管卡滞，同时预留出20mm以上的保温层包覆空间，避免热媒输送过程中出现不必要的沿程热损。

　　设计过程中首先要梳理清楚热媒的流向逻辑，主输送管路沿建筑公共区域的管井竖向排布，进入分户区域后首先通过连接段分流至不同功能区的散热末端，包括卧室区域的地暖分集水器、客厅区域的散热器支路、厨卫区域的采暖支路，因此连接结构内部需要做平滑的流道过渡，避免直角弯折造成的局部阻力系数过高，常规设计中流道的弯折半径不小于管路通径的1.5倍，同时在各支路的接口位置预留标准的管螺纹连接位，方便后期安装温控阀与流量调节装置。很多现场施工容易忽略的是连接结构的安装操作空间，在分户入口的吊顶内或地面垫层内安装时，连接段的各接口需要预留至少150mm的操作间隙，保证扳手可以顺利完成管路拧紧作业，同时连接结构的固定支点位要避开管路的热胀冷缩位移方向，采用滑动管卡进行固定，避免供暖季温度变化时管路应力集中导致接口渗漏。

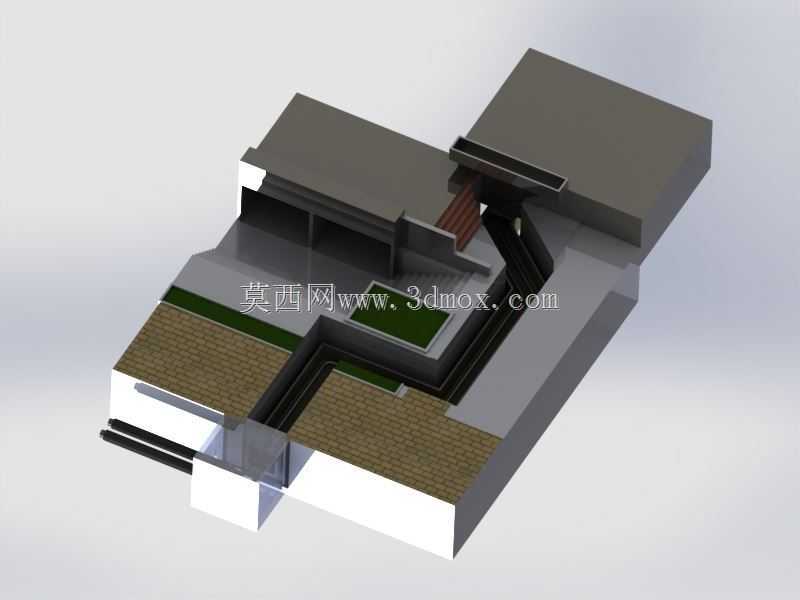

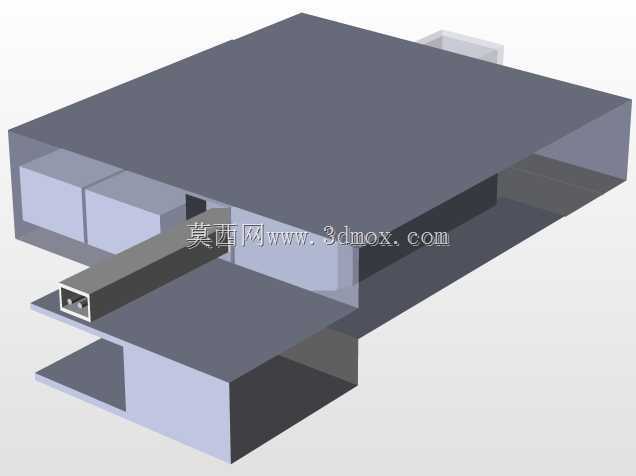

　　从结构外形来看，这类连接结构采用模块化的方体布局，主体段贴合建筑结构的墙面与地面夹角布置，不会额外占用室内的有效使用空间，外露的接口全部做统一的朝向排布，所有支路接口朝向室内侧，主路接口朝向管井侧，避免后期管路交叉打架。针对不同户型的面积差异，连接结构的支路通径也做了匹配设计，90平米以下的小户型支路通径采用DN20规格，120平米以上的大户型支路通径采用DN25规格，主路通径统一采用DN32规格，保证热媒流量可以满足整户的采暖负荷需求。在实际运维场景中，这类连接结构的接口位置全部预留了检修操作位，不需要大面积破坏地面或墙面装饰层就可以完成过滤器清洗、阀门更换等常规运维操作，相比传统的埋地无接头设计，后期运维成本可以降低60%以上。

　　设计时还需要考虑管路的排气与排污需求，在连接结构的最高点预留自动排气阀接口，最低点预留排污阀接口，系统初次注水时可以顺利排尽管路内的空气，避免气堵造成的管路不热，年度供暖前检修时可以通过排污阀冲尽管路内的锈渣与沉积物，保证管路内的水流通畅。很多项目中出现的供暖管路堵塞问题，大多是因为连接节点位置没有预留排污结构，锈渣在弯折处沉积导致通径变小，水流量不足进而影响散热效果。另外，连接结构的外表面做了圆角过渡处理，避免安装过程中尖锐边角划伤施工人员，同时也不会破坏包覆在外侧的保温棉，保证保温层的完整性，减少热桥效应带来的热量损耗。

　　从安装边界来看，连接结构距离墙面的最小安装间隙为20mm，距离地面完成面的最小高度为50mm，保证保温层可以完整包覆整个结构段，不会出现与建筑结构直接接触的部位，避免热量通过建筑结构传导造成不必要的损耗。同时连接结构的承重能力经过校核，满水状态下的整体重量不超过15kg，仅需要两个M8的膨胀管卡就可以完成固定，不需要额外做承重支架，适配绝大多数住宅项目的分户供暖安装条件，不管是毛坯房的新装项目还是老房的供暖改造项目，都可以直接适配现场的预留管路位置，不需要对原有建筑结构做额外的开凿调整，大幅降低现场施工的工作量与安装难度。
