按比例还原费斯托气动磁性检测传感器

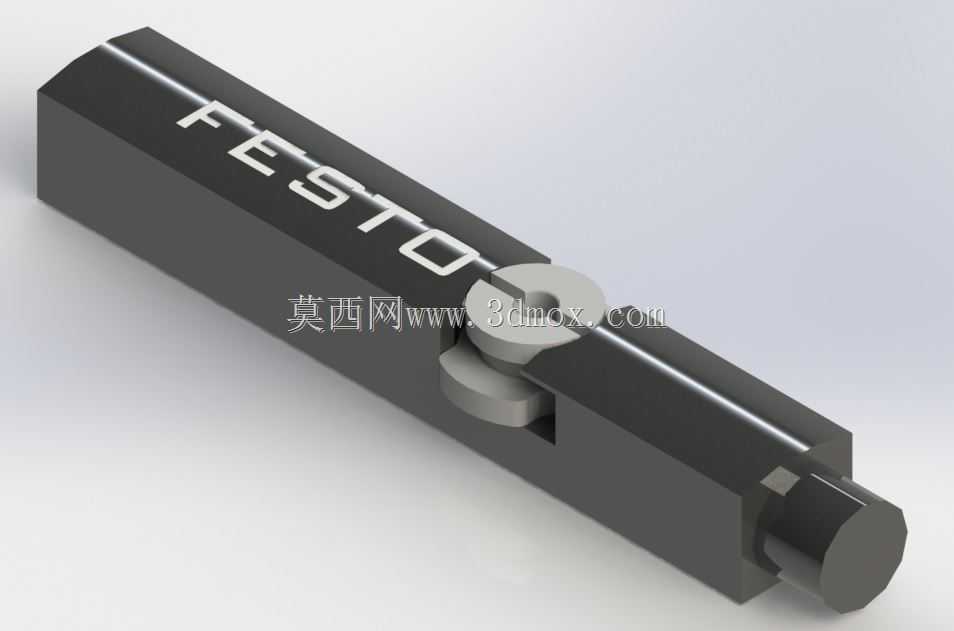

　　这款费斯托磁性传感器的三维建模，完全参照实物等比例还原，核心服务于气动自动化回路里的气缸活塞位置检测场景，在流水线工位挡停、气动夹爪开合到位判断、滑台气缸行程端点确认这类常规气动控制环节里，这类传感器是必不可少的信号反馈元件，不需要额外加工安装位的适配设计，能直接匹配常规费斯托系列标准气缸的安装槽位，不需要现场二次改制。从实际使用的角度出发，建模时优先还原了产品的安装边界尺寸：主体为长条形方柱结构，截面尺寸完全匹配气缸缸筒上的标准T型安装槽宽度，配套的紧固滑块与锁紧螺母结构完整复刻，安装时只需要将滑块滑入气缸槽内，旋转锁紧螺母就能完成传感器的轴向位置固定，不需要额外的打孔、攻丝工序，现场调试时可以顺着槽体随意调整检测位置，

　　适配不同行程的气缸检测需求。传感器的出线端做了阶梯轴式的防弯折结构还原，这部分结构在实际使用中是为了避免设备运行过程中反复拉扯线缆导致根部断裂，建模时保留了这部分的过渡圆角与直径差，能直接用于后续的安装干涉检查；检测端的感应面位置做了明确的结构区分，实际使用中这个面需要正对气缸内部的磁环位置，当活塞带动磁环移动到感应区域内，传感器就会输出开关信号给PLC，完成工位的到位判断，建模时严格对齐了感应面与安装基准面的位置公差，确保虚拟装配时的位置和实际安装效果一致。从设计思路上，这款传感器的结构完全服务于快速安装与稳定检测的需求：主体外壳采用硬质工程塑料的质感还原，表面的品牌标识位置与实物完全一致，没有做多余的装饰性结构，

　　所有的棱边都做了小倒角处理，既符合实际注塑零件的工艺特征，也避免安装时划伤操作人员。配套的锁紧组件采用金属质感的结构还原，滑块的厚度、螺母的对边尺寸都严格参照实物测绘，虚拟装配时可以直接模拟滑入槽体、旋紧螺母的完整安装流程，能提前排查安装时是否会和周边的气管、接头、其他安装附件产生干涉。在不同的应用场景里，这类传感器的安装要求也有区别：比如在短行程薄型气缸上安装时，传感器的整体长度不能超出气缸端面，否则会和周边的工装夹具产生碰撞，建模时严格控制了主体的总长尺寸，装配检查时可以直接测量传感器伸出气缸槽的长度，提前规避安装碰撞风险；在多气缸并排布置的阀岛安装场景里，传感器的截面尺寸决定了相邻气缸的最小安装间距，

　　模型的方柱主体截面没有多余的凸起结构，能准确还原并排安装时的最小间隙要求，不需要额外预留避让空间。很多刚接触气动设计的工程师在选型时，经常会忽略传感器的安装尺寸，导致现场安装时出现传感器和周边结构干涉、锁紧件无法固定、感应位置偏移的问题，这个等比例模型可以直接装入装配体中，在设计阶段就完成安装位置的确认、线缆走向的规划，甚至可以模拟调整轴向位置的整个行程范围，确认活塞全行程内传感器的感应点是否符合工位的动作时序要求。模型的所有配合面都做了公差适配的还原，安装槽的配合间隙、锁紧螺母的螺纹旋合长度都和实物保持一致，不需要在装配时额外调整配合尺寸，能直接用于生成工程图的安装示意，指导现场装配人员完成传感器的安装调试。和市面上其他同类型传感器相比，费斯托的这款传感器采用槽内安装的方式，没有外露的安装支架，整体结构更紧凑，抗震动性能更好，在设备运行产生持续震动的场景下，也不会出现传感器位置偏移导致的信号丢失问题，建模时特意还原了槽内安装的嵌入结构，能直观展示传感器装入气缸槽之后的外露高度，方便设计时确认周边的安全距离。
