车间长物料转运拖挂式运输小车结构

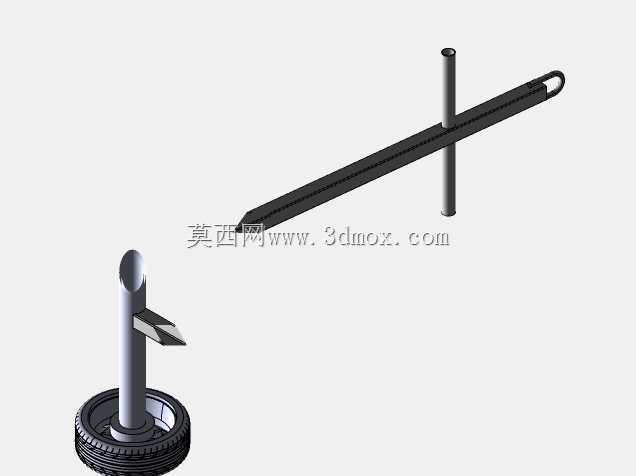

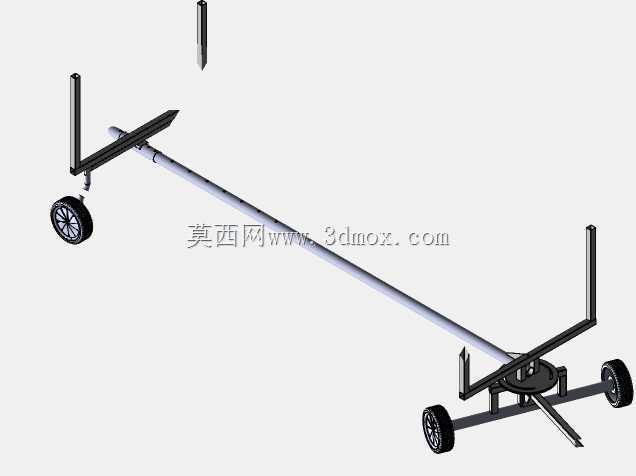

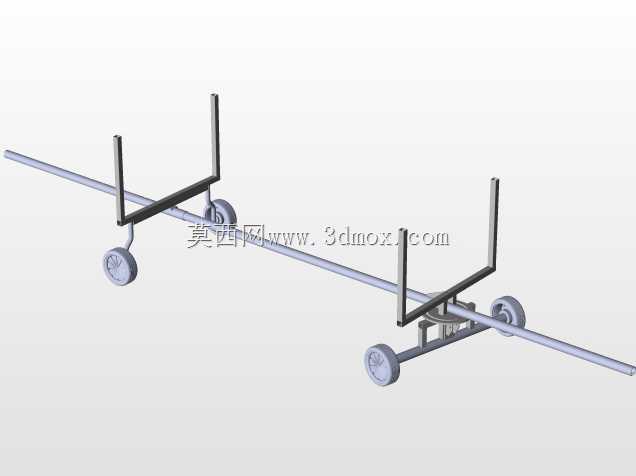

　　这款拖挂式运输小车主要面向生产车间内长条状物料的跨工位转运需求，在机加工车间、型材加工区、管材仓储区这类场景中，常规平板转运车无法适配6米以上长型材、长轴类工件的转运，容易出现物料拖地、转弯剐蹭通道设备、重心偏移侧翻的问题，该结构正是针对这类痛点做的定向设计。从整体布局来看，小车采用前后分体式支撑结构，前端设置单轮导向支撑组件，后端设置双轮承重承载桥，中间通过可调长度的连接纵梁衔接，纵梁上预留多组等距定位孔位，可根据所转运物料的实际长度调整前后支撑组件的间距，适配从2米到8米不等的长条类物料承载需求，无需额外更换载具即可覆盖车间内绝大多数长尺寸工件的转运场景。前端支撑组件集成了拖挂连接结构与可翻转的物料挡杆，

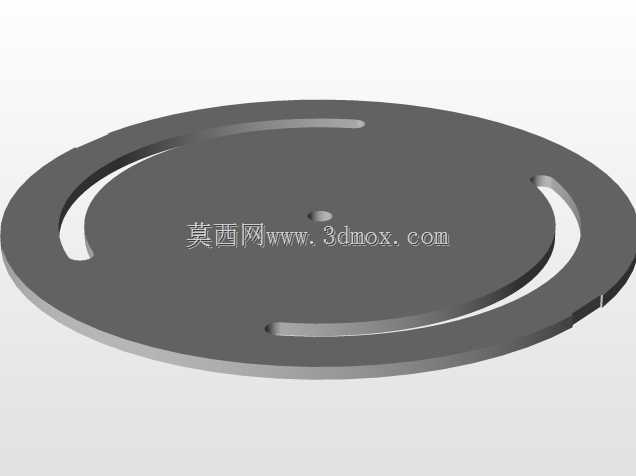

　　拖挂端可直接与车间内的牵引车、电动叉车尾部的拖挂销快速对接，对接后前端单轮可随牵引方向自由偏转，最小转弯半径可控制在2.5米以内，适配车间内多数2米宽度的主通道转弯需求；前端挡杆采用快拆式插销固定，物料吊装放置时可将挡杆放倒，避免吊装过程中挡杆干涉吊具路径，物料落位后插好挡杆即可限制物料前端的横向窜动。后端承载桥采用回转式支撑座设计，支撑座可绕垂直轴线360度旋转，配合前端单轮的转向动作，在转弯过程中后端承载面可随物料的偏转角度自适应调整，避免长物料在转弯时因两端转向不同步产生的扭力变形，也能防止物料剐蹭通道两侧的设备或货架。后端同样设置两组可升降的挡料立柱，立柱上预留多档高度调节孔，可根据物料的堆叠高度调整挡杆的有效防护高度，

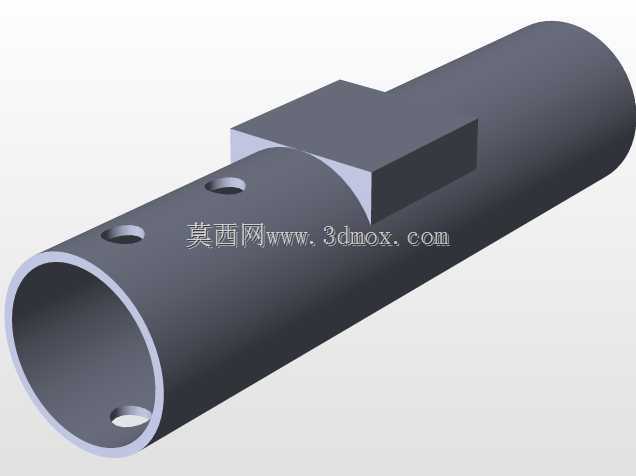

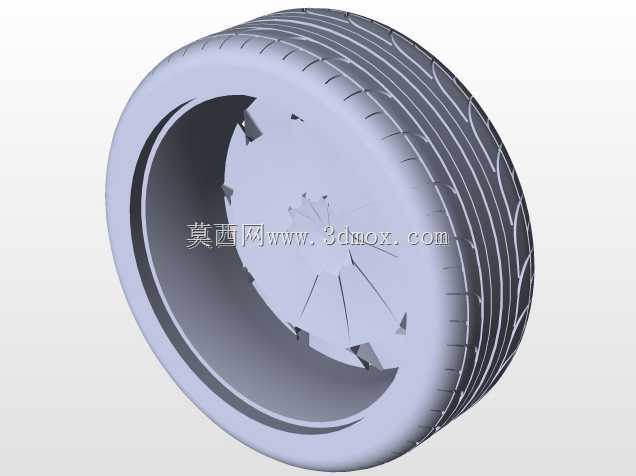

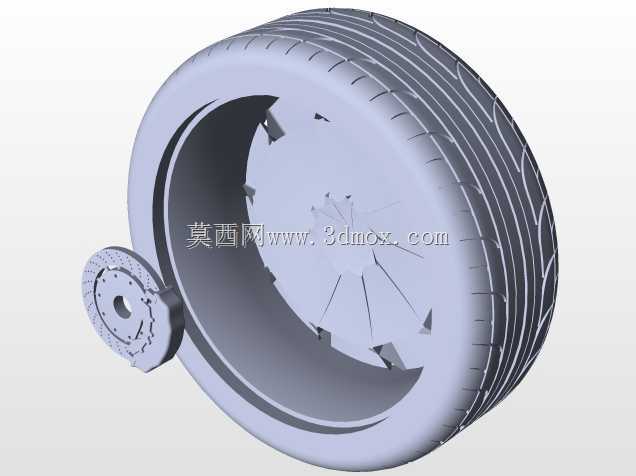

　　防止转运过程中物料从侧面滑落。行走轮采用实心橡胶脚轮，单轮额定承重设计为300kg，三个轮组总承重可达900kg，可满足常规铝型材、钢管、长轴类工件的整捆转运需求；轮组安装位置做了下沉式设计，降低承载面的整体高度，承载面离地高度控制在320mm，既保证了通过性，可轻松越过车间地面50mm以内的电缆沟盖板、减速带等凸起障碍，也降低了物料吊装的抬升高度，减少吊装作业的行程，提升上下料的效率。连接纵梁采用矩形钢管焊接成型，截面尺寸选用60404mm的标准型材，保证纵向抗弯强度的同时控制整体自重，纵梁表面做喷塑防锈处理，适配车间内多油污、多切削液飞溅的使用环境，避免长期使用后出现锈蚀变形。在安装边界方面，该小车在最短轴距状态下总长度为2.

　　8米，最大轴距状态下总长度为8.5米，后端承载桥总宽度为1.1米，整体宽度小于车间常规1.2米的辅道宽度，空载状态下总重量为78kg，短距离移位时可由两名作业人员直接推动，无需依赖牵引设备。设计过程中特意规避了常规长料转运车的几个常见问题：一是取消了整体式平板结构，改用前后点式支撑，大幅降低了小车自重，也避免了平板结构容易积存切屑、油污的问题，日常清理维护更方便；二是前后支撑的挡料件均采用无突出棱角的设计，所有外露边做倒角处理，防止转运过程中剐蹭作业人员的工作服或皮肤；三是轮组均配置了防尘密封圈，可阻挡车间内的金属切屑、粉尘进入轮轴轴承，延长轮组的维护周期，减少日常保养的工作量。实际使用中，该小车可配合车间的桁吊完成长物料的吊装上料，上料后将前后挡杆固定，即可通过牵引车牵引完成跨区域转运，到达目标工位后放倒挡杆即可直接用桁吊将物料吊下，无需额外的调整步骤，相比传统的多人抬运、平板车违规超长载运的方式，既提升了长物料转运的安全性，也能将单趟转运的作业时间压缩60%以上，同时避免了超长载运导致的物料变形、通道剐蹭等安全隐患。
