包胶轮式蜗轮蜗杆传动部件结构设计

　　在轻载输送、小型自动化传动工位的设计选型中，这类带外包胶层的蜗轮结构，是兼顾静音传动与负载缓冲需求的常用方案。不同于常规金属外露的蜗轮结构，这款部件在外缘做了整圈聚氨酯包胶处理，实际应用在物料接驳、轻载辊道传动的场景里，能有效降低啮合传动带来的金属撞击噪音，同时包胶层本身的微弹性，可以抵消安装同轴度偏差带来的传动卡顿，减少工位运行时的振动传递，避免输送面的轻薄工件因振动出现移位、刮擦的问题。从结构设计逻辑来看，这款部件的主体采用轮毂与轮缘分体式设计，内层金属轮毂承担传动扭矩的传递作用，中心的轴孔做了公差带适配，配套的紧定螺钉孔位直接打通轮毂侧壁，安装时可以通过紧定螺钉将部件与传动轴锁止，避免传动过程中出现轴与轮毂的相对滑动，

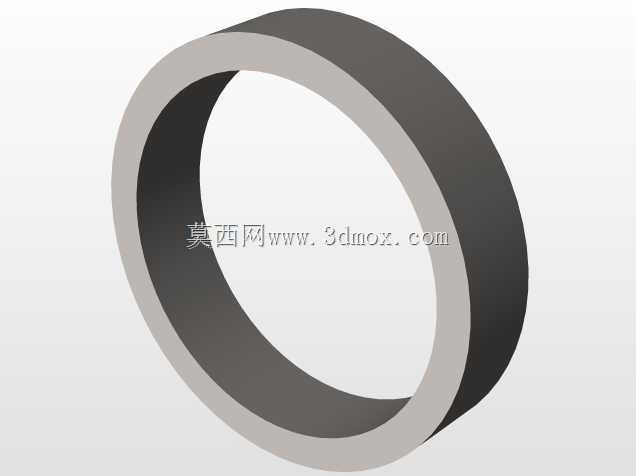

　　保证传动比的稳定。轮缘部分的包胶厚度经过匹配计算，既不会因为胶层过厚导致传动啮合侧隙过大，也不会因为胶层太薄失去缓冲降噪的作用，包胶与金属轮毂的结合面做了滚花处理，能大幅提升胶层与金属基体的结合强度，长期正反转切换运行时也不会出现胶层脱胶、剥离的问题。实际安装边界上，这款部件的轴向宽度控制在紧凑区间，适配小型传动箱的内部安装空间，轮体外径的尺寸匹配对应模数的蜗杆啮合参数，安装时不需要额外调整箱体的中心距，直接替换同规格金属蜗轮即可完成升级。在功能特性层面，包胶轮缘在与蜗杆啮合的过程中，自身的耐磨性能优于普通橡胶材质，长期运行的磨损量更低，同时胶层的自润滑特性能减少啮合面的摩擦阻力，降低传动过程中的功率损耗，

　　不需要频繁添加润滑脂也能保持顺畅的传动状态，适合用在不方便频繁维护的封闭式小型传动工位。设计过程中，轮毂的减重槽做了对称式布局，在保证轮毂结构强度满足额定扭矩传递要求的前提下，尽可能降低部件自身的转动惯量，让传动启停的响应速度更快，减少电机启动时的瞬时负载冲击。轴孔的端面做了倒角处理，安装时可以快速对准传动轴导入，避免硬敲装配导致的轴孔变形或者轴承损伤，紧定螺钉的安装位置做了沉台设计，螺钉锁止后头部不会突出轮毂端面，不会和周边的轴承、端盖等部件产生运动干涉。这类部件常应用在小型自动化生产线的接驳台、轻型物料输送线的驱动端，以及一些需要低噪音运行的办公类小型传动设备中，相比全金属蜗轮，它的运行噪音能降低15到20分贝，

　　同时对安装精度的容错率更高，在一些加工精度稍低的简易传动结构里，也能保持稳定的传动效果，不会因为微小的安装偏差出现卡滞、异响的问题。结构建模过程中，轮缘的包胶部分与金属基体做了共节点的装配约束，还原实际生产中胶层与轮毂的过盈配合状态，啮合齿面的参数完全匹配对应蜗杆的齿形参数，装配时可以直接完成啮合约束，不需要额外调整齿侧间隙，能直接用于后续的传动运动仿真，验证不同转速下的传动平稳性，也能直接导出工程图用于生产加工，标注的尺寸公差、形位公差都符合通用机械零部件的加工要求，轮毂部分的材质选用常用的45号钢调质处理，包胶层选用90A硬度的聚氨酯，兼顾耐磨性与缓冲性能，完全能满足轻载传动场景下的长期使用需求。
