立式圆筒形储料罐体结构设计

　　这款立式圆筒形储料结构，在散料暂存、流体中转类工业场景中应用十分广泛，从车间内的原料缓存到工序间的物料中转，再到小型工况下的成品暂存环节，这类结构凭借占地紧凑、容积利用率高的特点，一直是中小储量储料环节的首选构型。很多现场做设备布局的时候，最先考虑的就是立式筒体的安装边界，这类结构不需要额外搭建复杂的支撑框架，底部直接落在预设的安装基础上即可，只要基础平面的水平度满足安装要求，就能保证筒体长期运行的稳定性，不会因为偏载出现筒体变形或者焊缝开裂的问题。

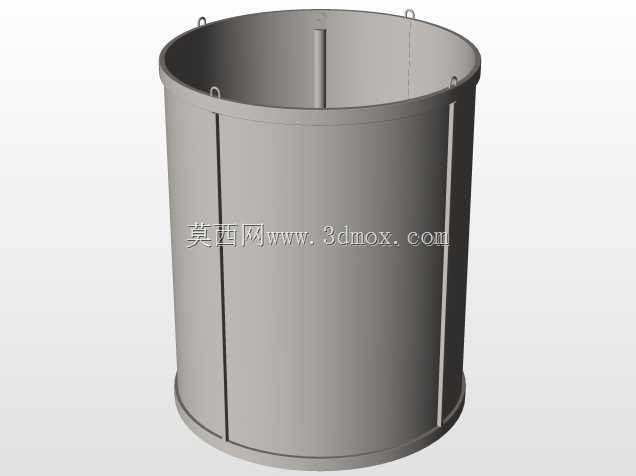

　　从实际功能来看，这款筒体的设计完全围绕储料工况的核心需求展开，筒壁采用等厚度卷制焊接结构，卷制过程中严格控制筒体的圆度公差，避免出现局部凹陷或者凸起，防止储料过程中出现物料挂壁、排料不畅的问题。筒体顶部均匀布置的四个吊耳，是专门为设备吊装转运设计的，吊耳的焊接位置经过受力校核，吊装时四个吊点均匀受力，不会出现筒体倾斜、局部应力集中的问题，不管是车间内的移位还是现场的安装就位，都能通过这四个吊耳快速完成吊装作业，不需要额外焊接临时吊点，减少了现场施工对筒体结构的损伤。

　　筒体内部设置的竖向筋板，是这款结构设计的关键细节，很多人做薄壁筒体设计的时候容易忽略筋板的作用，当筒体高度与直径比值达到一定数值后，空筒状态下很容易出现运输或者吊装过程中的筒壁变形，内部的竖向筋板沿着筒体内壁均匀布置，一端和筒壁满焊固定，另一端延伸至筒体内部合适位置，既不会占用过多的内部储料空间，又能大幅提升筒体的整体结构刚度，即使是薄壁板材制作的筒体，加设筋板后也能满足满料状态下的结构强度要求，同时还能控制整体的制造成本，不需要盲目增加筒壁厚度来提升刚度。

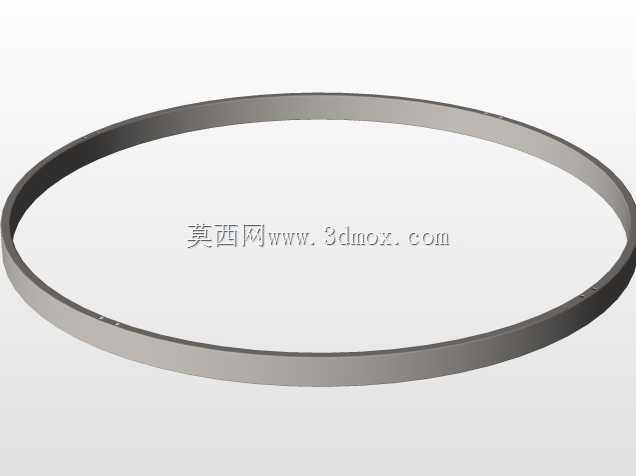

　　设计这类筒体的时候，首先要确定的是容积需求对应的直径与高度配比，常规中小储量的工况下，高径比控制在1.2到1.5之间是比较合理的，这个比例下筒体的整体稳定性最好，排料的时候物料依靠自重就能顺利下滑，不会在筒壁残留过多。筒体上下端的翻边结构，一方面是为了增加筒体端部的结构强度，避免端部出现刃口变形，另一方面如果后续需要对接端盖或者进料、排料组件，翻边结构可以直接作为连接基准面，不需要额外加工连接法兰，降低了后续的装配难度。

　　从安装边界来看，这类筒体的外径就是最大的安装占位尺寸，安装时只需要在基础上预留出比筒体外径大100到150毫米的操作空间即可，方便日常对筒体外壁焊缝、连接部位的检查维护。筒体底部的卷边结构可以直接和基础上的预埋固定件焊接或者螺栓连接，固定点沿着底部圆周均匀布置，保证每个固定点的受力均匀，避免满料状态下出现筒体侧倾。很多现场使用过程中出现的筒体焊缝渗漏问题，大多是因为固定点布置不合理，局部受力过大拉扯焊缝导致的，设计时提前按照圆周均布的原则设置固定点位，就能从根源上避免这类问题。

　　另外，这款筒体的结构没有设置多余的外置附件，整体外观简洁流畅，外壁没有突出的棱角或者结构件，一方面是避免生产过程中人员磕碰受伤，另一方面也方便日常的清洁维护，特别是在食品、粉体加工这类对卫生要求较高的工况下，光滑的外壁不会积存灰尘或者物料残留，清洁的时候只需要简单擦拭就能达到卫生要求。内部的筋板边缘都做了倒圆角处理，不会出现尖锐棱角刮伤操作人员的问题，同时圆角过渡也能减少物料在筋板位置的堆积，避免长期积料出现物料变质或者交叉污染的情况。

　　在实际选型应用的时候，还可以根据储存物料的特性调整筒壁的厚度，如果是储存密度较大的颗粒物料，就适当增加筒壁板材的厚度，同时加密内部竖向筋板的布置数量；如果是储存流体类物料，就重点校核筒体焊缝的密封性，焊接完成后做相应的渗漏试验，保证使用过程中不会出现滴漏问题。顶部的吊耳尺寸也可以根据筒体的整体重量调整，保证吊装时吊耳的承载力满足安全系数要求，不会出现吊装过程中吊耳断裂的安全隐患。
