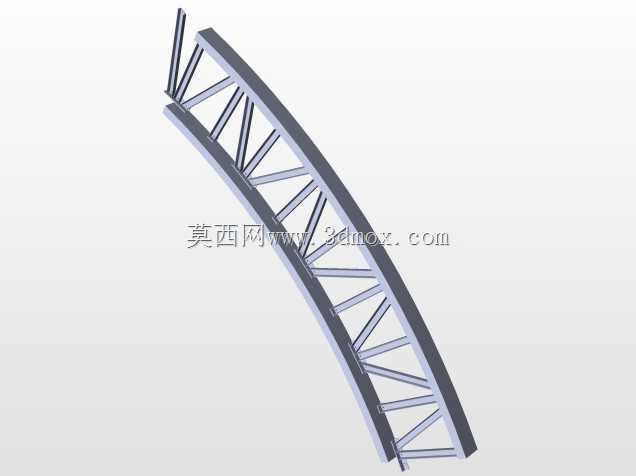

在废旧金属回收分拣、钢材仓储周转的作业场景里,这类弧形钢制托架是衔接不同高度工位、实现长条形旧钢构件平稳导送的核心承载部件,区别于常规平直输送托架,其弧形曲率完全匹配现场作业的高差过渡需求,能让废旧钢筋、型钢、切边钢料等物料顺着弧形轨面自然滑移,无需额外配置动力推送机构,大幅降低旧钢分拣转运环节的人力投入与设备能耗。从结构设计逻辑来看,该托架采用桁架式受力架构,上下两道弧形主弦杆作为核心承力梁,中间间隔排布的斜向腹杆将主弦杆连接为整体,这种结构形式在保证整体承载刚度的前提下,能最大程度降低构件自身重量,减少材料用量,同时桁架的镂空结构不会积存作业过程中掉落的氧化皮、钢屑等杂物,避免杂物堆积对物料滑移造成卡滞,
日常维护清理的工作量也远低于实心板式托架。主弦杆采用等截面型钢加工,弧形段通过冷弯工艺成型,全程控制弯曲段的截面变形率在允许范围内,避免局部截面削弱导致的应力集中,腹杆与主弦杆的连接节点采用满角焊工艺,所有焊脚尺寸经过受力核算,匹配旧钢物料转运过程中的动载冲击要求,节点位置额外做了圆弧过渡处理,消除应力集中点,避免长期受交变载荷作用出现焊缝开裂的问题。从安装边界来看,该托架的两端分别对接高位卸料工位与低位收集料框,弧形段的曲率半径根据现场两个工位的水平间距与高差确定,安装时两端通过连接板与工位预埋件采用螺栓紧固,无需现场做大面积焊接作业,拆装调整都比较便捷,托架的宽度尺寸匹配常规废旧钢材的最大长度方向的放置需求,
两侧主弦杆的间距经过核算,能避免长条形旧钢在滑移过程中出现侧翻卡料的问题,主弦杆的上表面作为物料滑移的接触面,加工时做了打磨除锈处理,降低物料滑动时的摩擦阻力,同时表面预留了耐磨层堆焊的加工余量,可根据实际磨损情况定期做耐磨修复,延长构件整体使用寿命。在实际作业过程中,这类弧形托架常布置在废钢剪切设备的出料侧,剪切完成的定尺旧钢料从设备出料口送出后,直接落在托架高位端,顺着弧形轨面滑入下方的收集料斗或者转运料箱,全程不需要人工辅助拨料,能有效避免作业人员近距离接触剪切设备出料端的安全风险,同时弧形的导送轨迹能让物料以较为平缓的速度落入收集容器,减少物料高速坠落对料箱的冲击,降低料箱结构的损坏概率。设计过程中针对不同的旧钢物料单重,
可通过调整主弦杆的型材规格、腹杆的排布间距来匹配承载需求,当处理较重的废钢坯料时,可适当加密腹杆排布,增大主弦杆的截面惯性矩,当处理轻薄料废钢时,可适当放大腹杆间距,进一步降低构件自重。托架整体采用钢制构件焊接成型,所有外露表面做防锈喷漆处理,适应废钢回收场地多粉尘、易锈蚀的作业环境,安装时不需要额外配置支撑立柱,仅靠两端的连接固定即可满足受力要求,节省现场安装空间,对于场地受限的旧钢加工分拣车间来说,这种结构形式的托架比常规的平直输送机、爬坡输送机构的空间占用率低60%以上,且没有动力部件,不存在传动机构卡滞、电机故障等运维问题,长期使用的可靠性远高于动力输送设备。在结构校核阶段,需要重点核算弧形主弦杆在满载工况下的最大挠度,保证挠度值在允许范围内,避免长期受载后出现弧形段下挠变形,导致物料滑移轨迹偏移,腹杆的受力主要承受剪力与局部弯矩,节点焊缝的抗剪强度需要满足1.5倍的额定动载要求,避免物料冲击时出现节点开焊的问题,托架两端的连接螺栓需要采用高强度螺栓,匹配安装位置的预埋件强度,保证整体结构的连接可靠性。
