可穿戴式医用生理监测传感模块结构

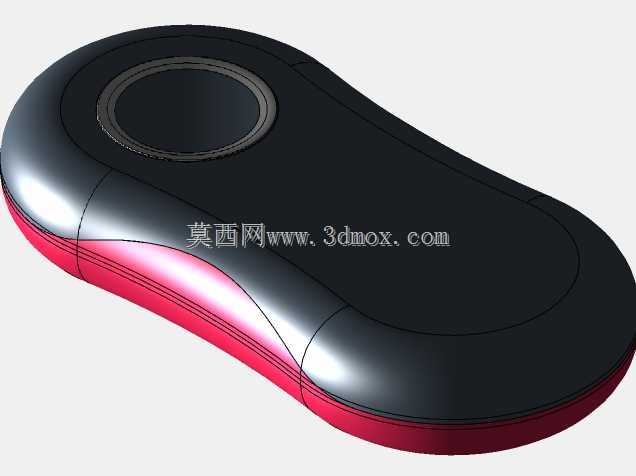

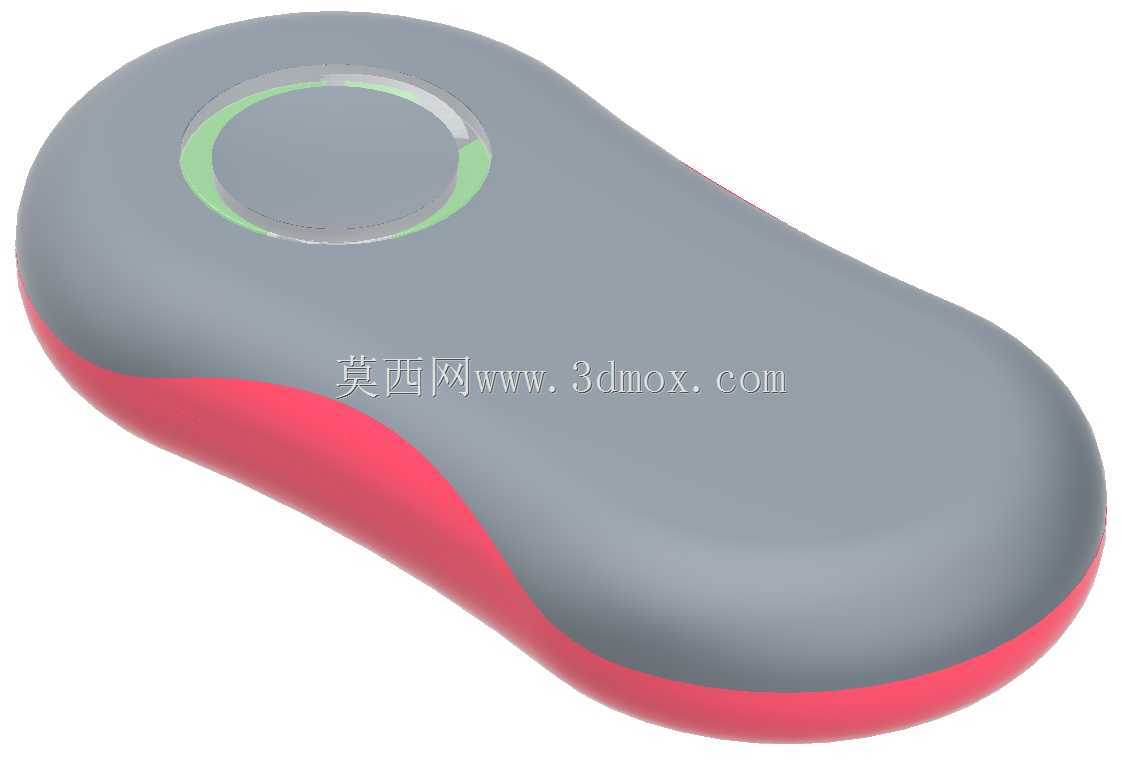

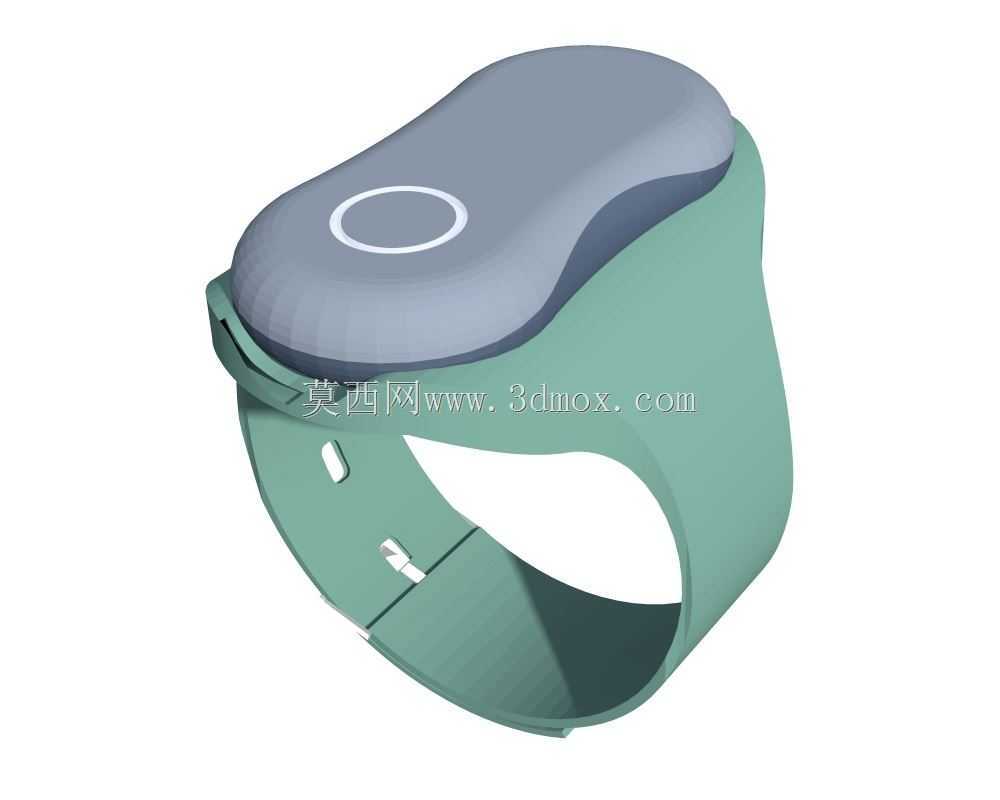

　　这款传感模块的核心设计目标，是实现无感化的长期人体生理信号采集，区别于传统固定式医用检测设备，它的应用场景覆盖日常运动健康监测、慢性病居家随访、特殊作业人群生理状态监控等多个领域，无需专业医护人员操作，即可完成连续的体征数据采集。从结构设计逻辑来看，模块采用流线型椭球轮廓，上壳为高光黑色硬质壳体，表面做圆弧过渡处理，边缘无尖锐棱角，避免与衣物、皮肤接触时产生剐蹭或异物感，下壳边缘采用玫红色软质包胶结构，既可以提升模块与衣物面料贴合时的摩擦力，防止日常活动中模块移位，也能在模块受到磕碰时起到缓冲防护作用，保护内部PCB板与传感元件不受冲击损坏。模块顶面设置的环形凹陷区域，为触控交互区域，用户可通过单点、长按等触控操作完成设备启停、

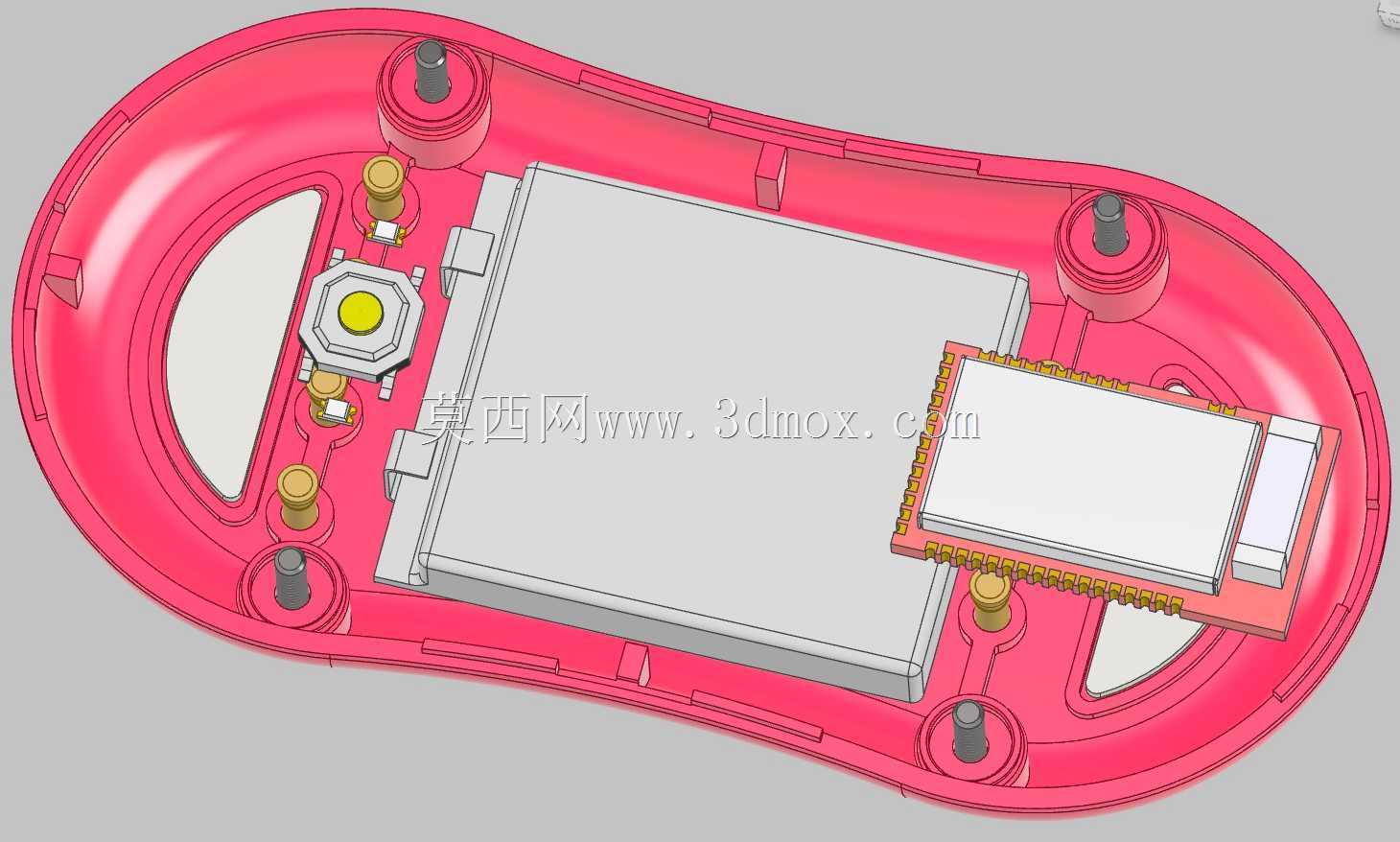

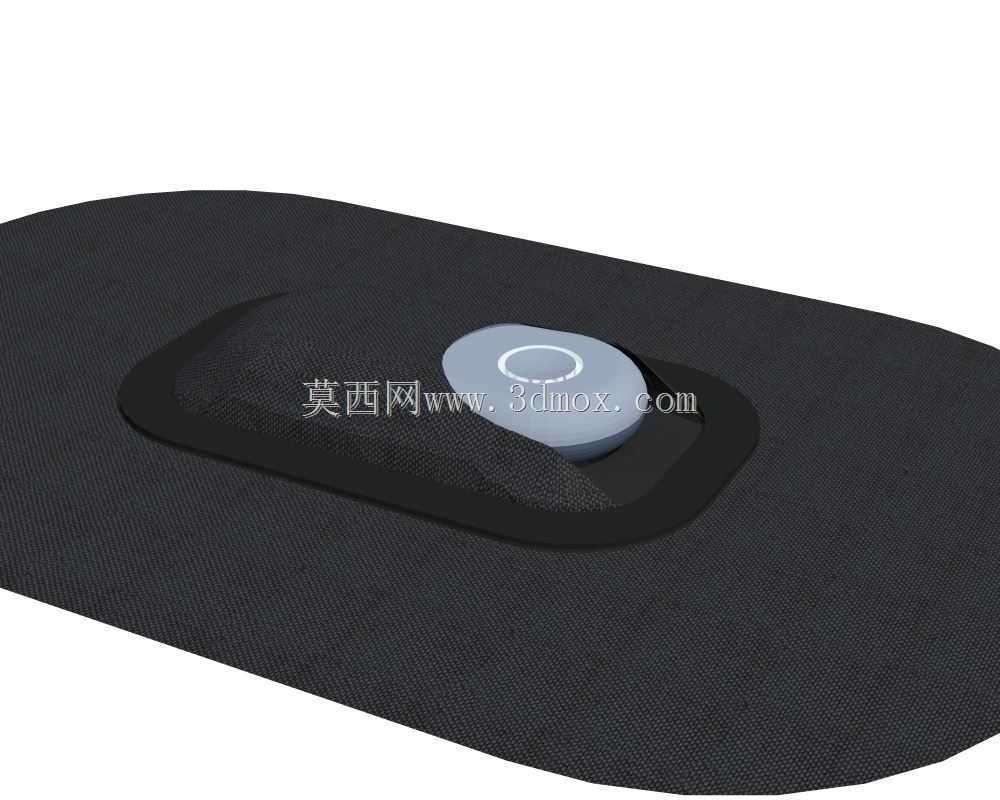

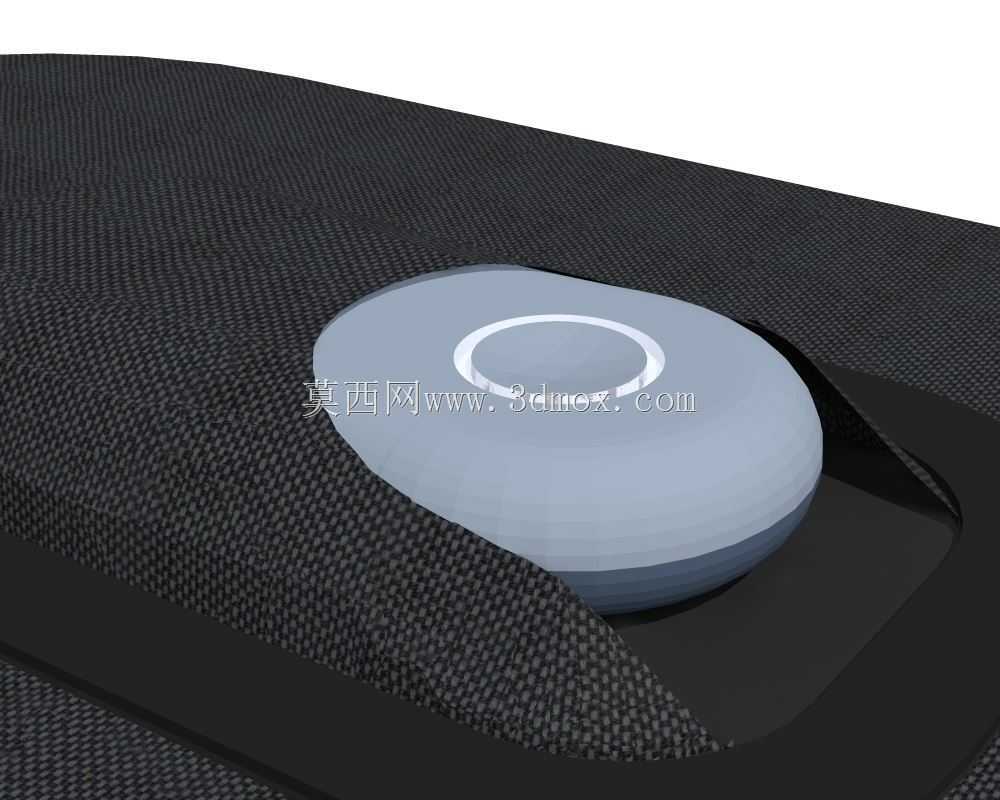

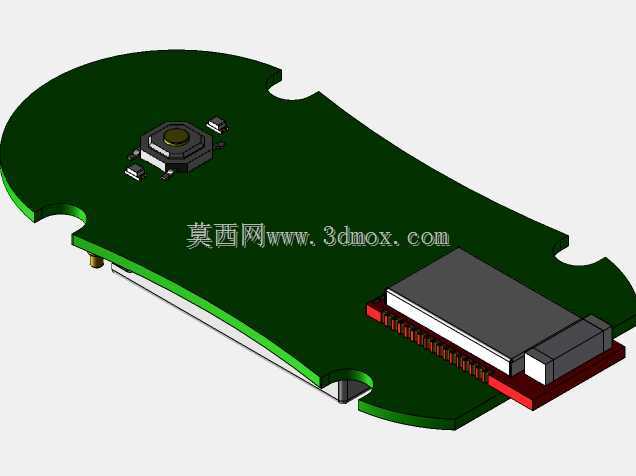

　　数据标记等功能，无需额外设置实体按键，既提升了外壳的整体密封性，也降低了按键结构长期使用出现失效的概率。内部PCB布局采用分层堆叠设计，传感采集单元、蓝牙传输模块、电源管理单元分区域排布，避免信号传输过程中产生电磁干扰，保证采集到的生理信号精度稳定。模块的安装适配场景以嵌入运动服、贴身内衣等衣物的专用夹层为主，整体厚度控制在较低范围，嵌入衣物后不会产生明显的凸起异物感，不会影响用户的日常活动与运动姿态。在功能实现层面，模块内置多组传感单元，可同步采集多肌群脉搏搏动信号、呼吸频率、体表温度、肌肉应力等多项生理参数，采集到的数据通过内置蓝牙模块实时传输至移动端设备，配套的移动端程序可对数据进行持续存储与趋势分析，

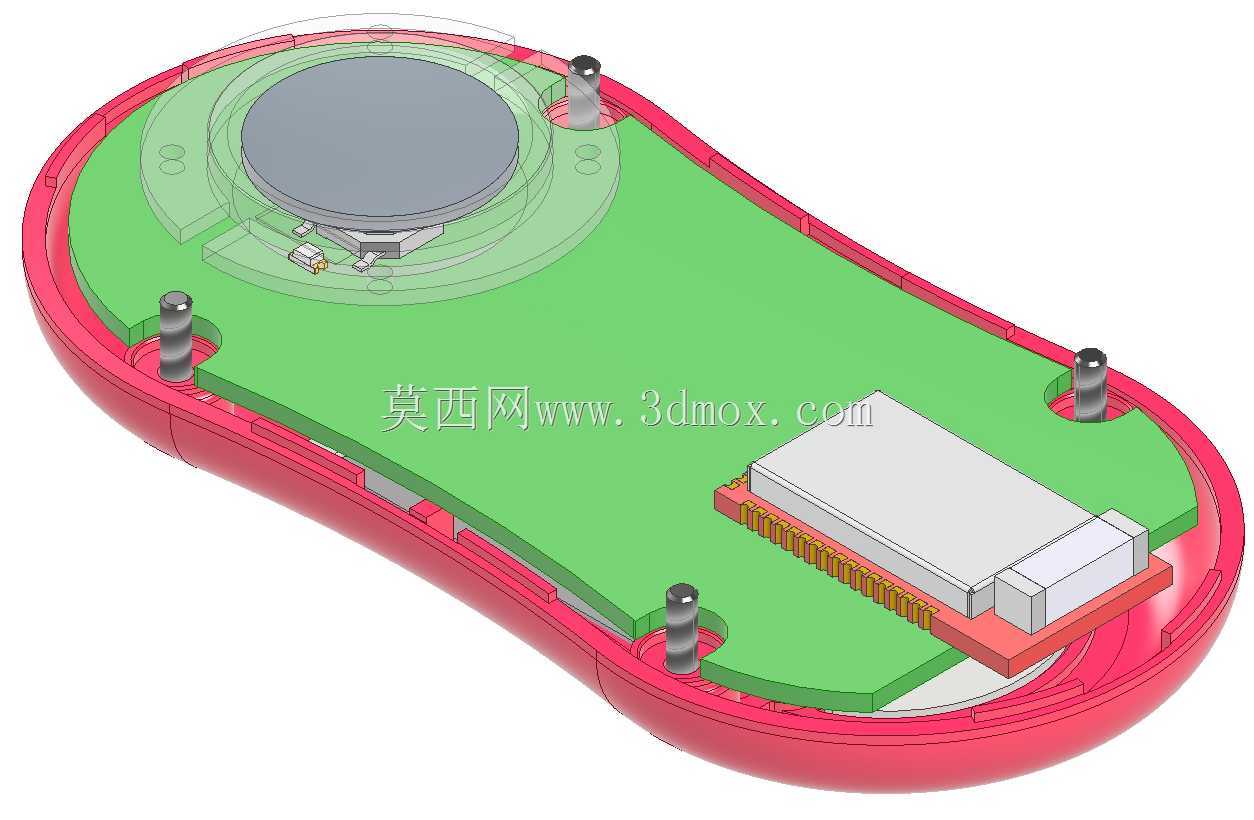

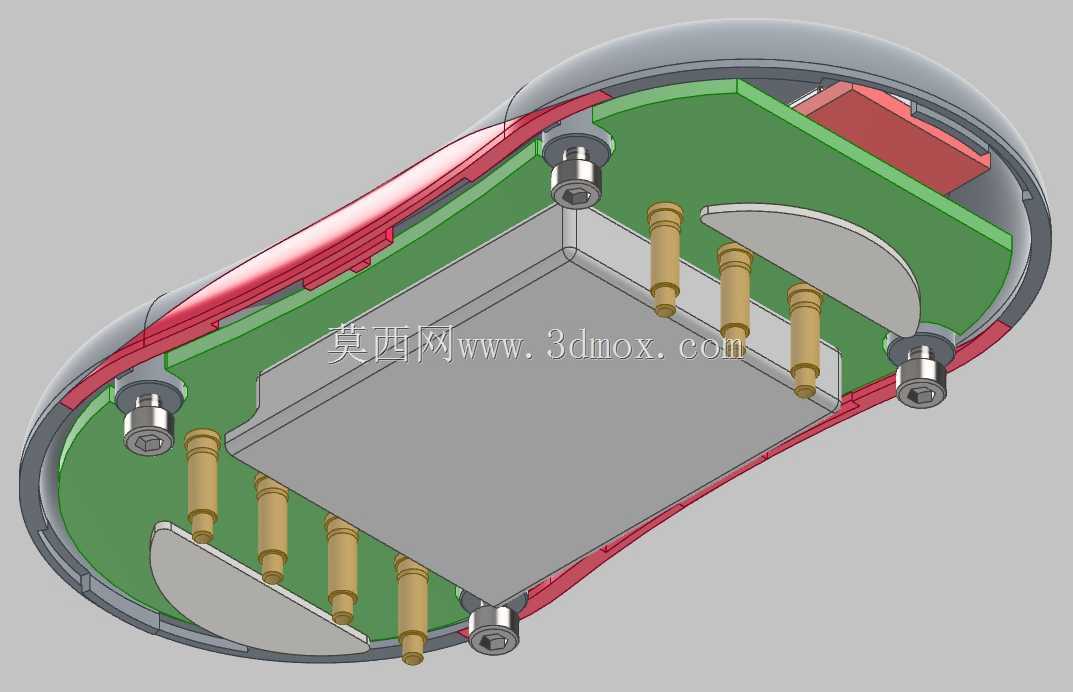

　　当监测到体征数据超出正常阈值时，可及时发出预警提示。设计过程中充分考虑了穿戴场景的使用需求，外壳接缝处做密封处理，可满足日常出汗、短时间淋水场景下的防护要求，避免汗液、水汽渗入内部损坏电路。模块的边角做大圆弧过渡处理，在衣物夹层内不会因为肢体活动产生硌压感，软质包胶部分的邵氏硬度经过多轮调试，既保证足够的结构支撑强度，又能在肢体弯曲、衣物拉伸时随面料产生小幅形变，适配不同体态用户的穿戴需求。从结构装配角度来看，上下壳采用卡扣加超声焊接的固定方式，无需额外使用螺丝紧固件，既缩减了整体装配工序，也避免了螺丝结构长期使用出现松动、锈蚀的问题，内部PCB板通过定位柱与壳体卡合固定，预留有足够的缓冲间隙，

　　在模块受到冲击时可通过间隙吸收部分冲击力，保护板上的精密传感元件。传感采集面的位置经过反复调校，对准模块贴近皮肤的一侧，保证信号采集端能够稳定贴近体表，减少衣物面料阻隔对信号采集精度的影响，蓝牙天线布置在模块远离人体的一侧壳体内部，避免人体组织对无线信号产生屏蔽，保证数据传输的稳定性。电源管理模块预留有低功耗休眠逻辑，在未检测到有效穿戴状态时自动进入低功耗模式，延长模块的连续使用时长，减少充电频次，提升日常使用的便利性。
