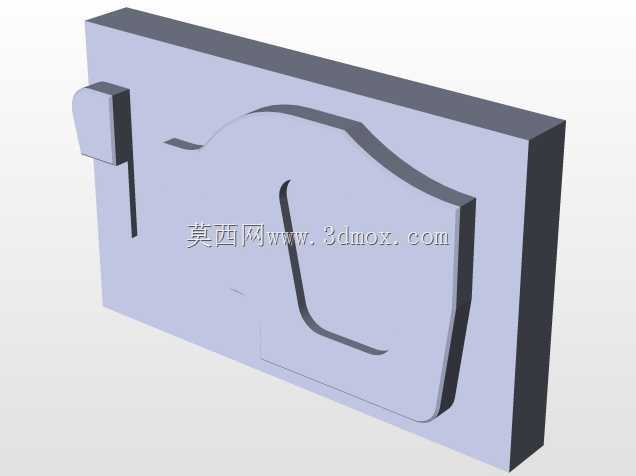

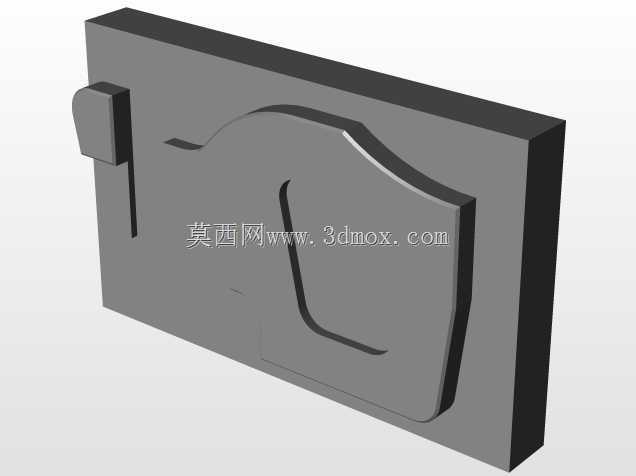

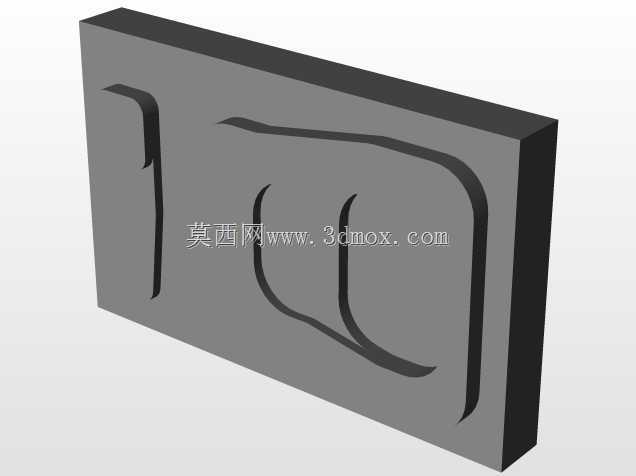

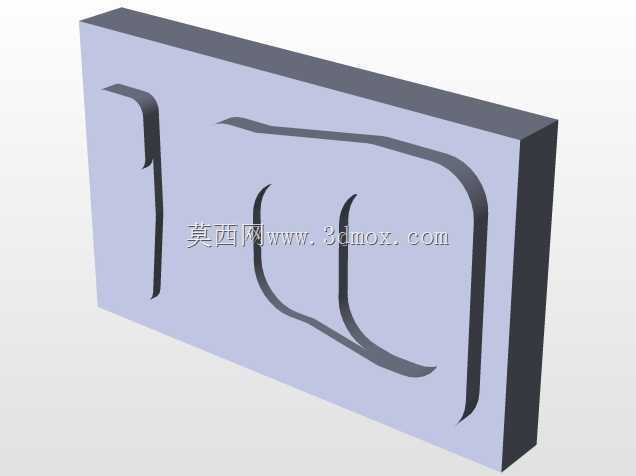

这套零件模型是面向数控铣削技能实操考核设计的典型练习工件,对应小功率主轴加工设备的实操考核场景,适配主轴功率2.2kW及以下的立式数控铣床、加工中心使用,主要用于检验操作人员对复杂轮廓型腔、多工位孔系、斜面特征的手工编程与CAM编程加工能力,同时可验证操作人员对工艺参数选择、装夹定位、公差控制的综合实操水平。从零件结构来看,整体采用矩形坯料加工,外轮廓基准边设置有明确的尺寸公差要求,作为装夹找正的定位基准,坯料装夹时可采用平口钳夹持侧边基准面,找正后一次装夹完成大部分特征加工,仅侧边的窄槽特征可根据工艺安排选择二次装夹或者采用侧铣头加工,避免多次装夹带来的定位误差累积。零件核心加工区域为中部的不规则封闭型腔,型腔轮廓由多段圆弧、
直线相切拼接而成,轮廓连接处无尖角过渡,最小内圆角半径适配常用立铣刀的加工范围,避免出现刀具无法加工的清角死角,型腔深度设置符合小功率机床的切削负载能力,不会出现单次切深过大导致主轴闷车、刀具崩损的问题。型腔内部设置有多个不同直径的安装孔位,孔位之间的位置度公差符合常规机械装配要求,加工时可先采用中心钻定位,再按照钻、扩、铰的工艺顺序完成孔系加工,保证孔的尺寸精度与位置精度。零件上表面设置有多个斜面与凸台特征,斜面角度标注清晰,凸台高度有明确公差要求,加工时可采用等高铣削配合曲面精加工策略完成,表面粗糙度要求对应常规精加工参数即可达到,不需要额外的抛光工序。图纸中明确标注了未注公差的加工要求,

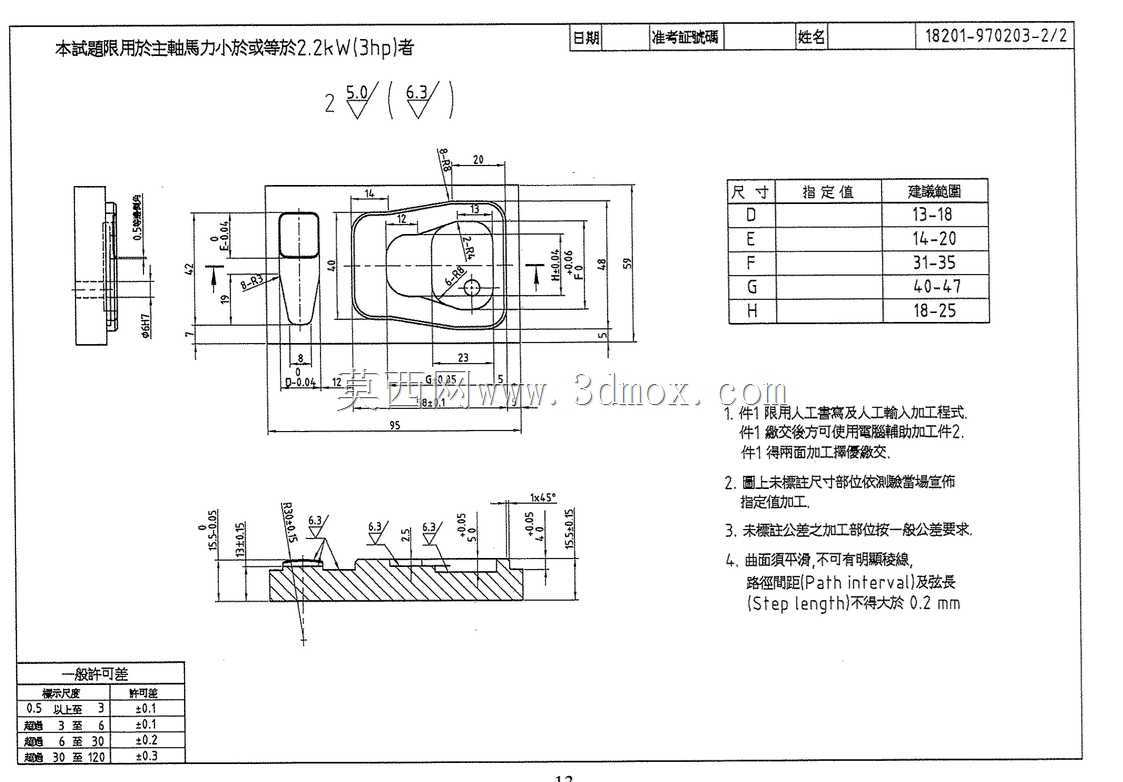

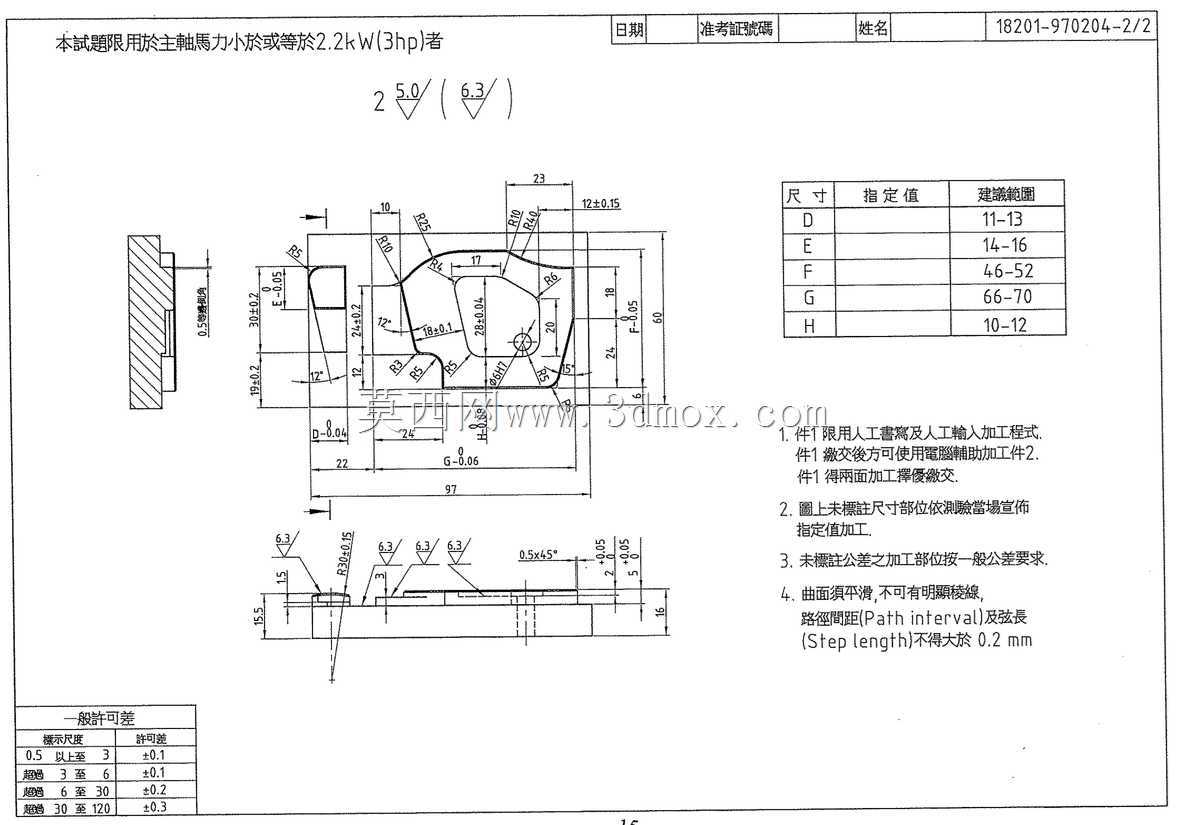

未注尺寸公差按照常规机械加工公差等级执行,未注表面粗糙度要求统一为Ra6.3,型腔精加工的路径间距要求不超过0.2mm,避免出现明显的刀路接痕,同时要求曲面加工不允许出现明显的啃刀、过切痕迹,这些要求都贴合实际生产中的零件验收标准,能够有效考核操作人员的工艺细节把控能力。零件侧边的局部剖视图展示了侧壁槽的深度与宽度尺寸,槽的两侧面有平行度要求,加工时需要保证侧壁的垂直度与表面质量,可采用键槽铣刀分层铣削完成,避免刀具让刀导致槽宽尺寸超差。右上角的尺寸对照表给出了不同考核档位对应的尺寸公差范围,可根据不同考核等级调整加工精度要求,适配不同技能水平人员的考核需求。在实际实训场景中,该零件可作为数控技能等级鉴定的实操考题,
操作人员可先通过三维模型完成CAM刀路编制,模拟加工过程验证刀路合理性,检查是否存在过切、撞刀风险,确认工艺参数无误后再上机实操加工,加工完成后可对照图纸的尺寸要求、形位公差要求、表面质量要求完成零件检测,综合评定加工技能水平。这类练习件的设计完全贴合实际生产中的复杂零件加工逻辑,没有刻意设置脱离生产实际的工艺难点,所有特征都对应实际工业零件中常见的结构要素,通过该零件的加工练习,操作人员能够快速掌握复杂轮廓铣削、孔系加工、曲面精加工的工艺要点,熟悉小功率机床的切削参数选择逻辑,提升实际生产中的零件加工合格率。
