小型台式木工车削加工设备结构

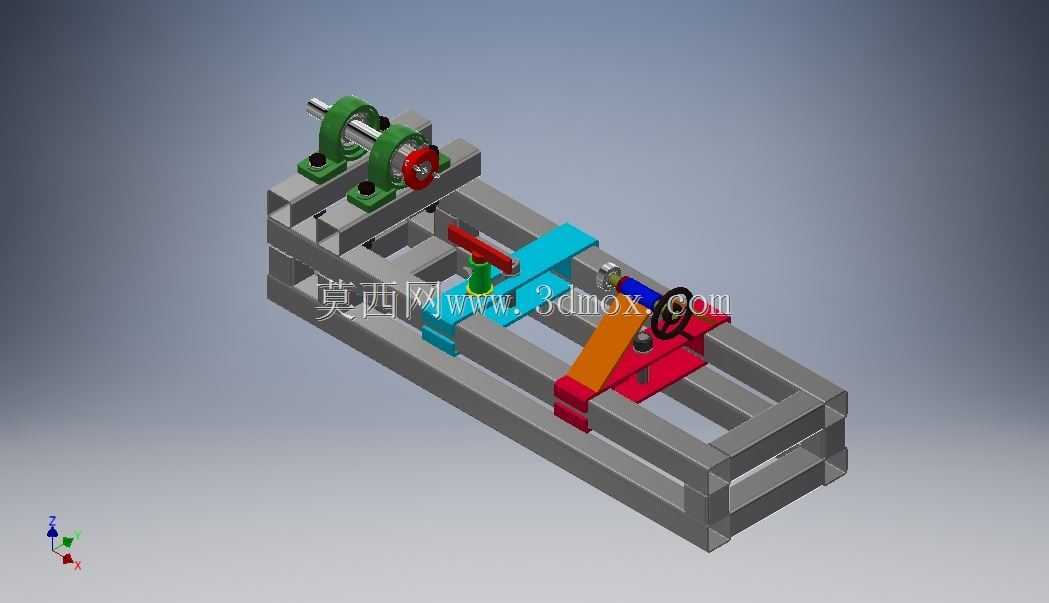

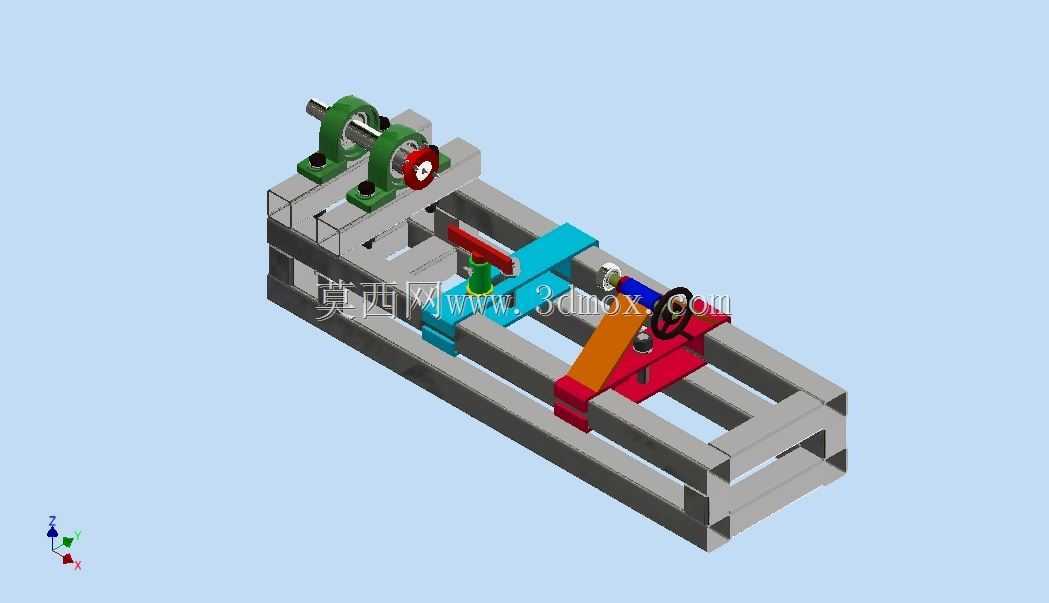

　　这款小型木工车削设备，主要面向个体木作工坊、职业院校实训教学、DIY手工爱好者的木料回转加工场景，可完成圆棒料车削、端面修型、简易木旋件成型、内外圆弧面加工等常规木工作业，适配直径不大的长条木料、短圆柱坯料的回转加工需求，相比大型工业木工车床，占地空间更小，操作门槛更低，适合小批量、多品类的小件木作加工场景。从结构设计逻辑来看，整体采用框架式焊接床身作为承载基体，床身采用矩形型钢拼焊成型，刚性足以应对常规木料车削的切削力，同时框架结构预留了足够的排屑空间，加工产生的木屑可直接从床身框架间隙落下，不会在工作台面堆积影响进给操作。床身的安装基准面经过铣削找平，保证各功能组件安装后的同轴度与平行度，设备整体放置于常规工作台面即可使用，

　　无需额外做地基固定，安装边界适配多数小型工坊的工作台尺寸，整体长度适配1.2米标准工作台的纵深摆放，宽度不超过0.4米，操作时操作人员站在设备正面即可完成全部进给、调速、装夹操作。主轴组件布置在床身的一端，采用带座轴承支撑主轴，通过带轮传递动力，主轴端部配备木料装夹结构，可通过顶尖配合卡盘实现不同长度木料的装夹固定，主轴的支撑座采用螺栓固定在床身端面的安装槽内，可根据加工需求微调主轴的安装位置，保证装夹木料后的回转精度。进给拖板组件布置在床身的导轨面上，分为横向进给与纵向进给两个运动方向，拖板上可安装车刀架，通过手轮带动丝杠实现进给量的精准控制，手轮的操作位置设置在设备正面靠近操作人员的一侧，操作时无需探身即可完成进给调节，

　　刀架的装夹位置可适配不同规格的木工车刀，换刀操作便捷，无需复杂的拆装步骤。尾座组件布置在床身的另一端，同样采用可滑动式安装结构，可根据待加工木料的长度沿床身导轨滑动调整位置，锁紧后通过尾座顶尖顶住木料的另一端，与主轴端形成双顶尖装夹结构，保证长木料回转加工时的稳定性，避免木料高速回转时出现甩动、振颤的问题，尾座的顶尖伸缩也通过手轮控制，可灵活调整顶紧力度，适配不同材质、不同直径的木料装夹需求。设计过程中充分考虑了木工加工的实际工况，所有运动副都预留了木屑防护间隙，避免细碎木屑进入导轨、丝杠的运动面造成卡滞，同时各操作部件的操作力都经过适配，手动操作时无需过大的力即可完成进给、锁紧、尾座移动等动作，适合长时间手工操作的作业场景。

　　设备的动力组件布置在主轴侧的床身下方，不占用操作面空间，动力传递路径短，传动效率更高，同时带传动的结构具备过载缓冲能力，当车削进给量过大时，皮带可通过打滑保护主轴与电机，避免硬冲击造成构件损坏。从实际使用的角度来看，这款设备可覆盖木艺笔、木碗、木珠、小型木柄、装饰木旋件等多种小件木作的加工需求，结构简单可靠，维护成本低，没有复杂的电控与液压组件，日常仅需定期清理导轨面的木屑、加注少量润滑脂即可保证运行精度，对于小型加工场景来说，实用性远高于结构复杂的大型工业设备，同时整体结构的建模精度足够支撑后续的工程出图、实物改制需求，各安装孔位、配合尺寸都按照实际加工公差设置，可直接作为同类小型木工设备设计的参考结构。
