锥面多孔筛漏结构机械加工参考图纸

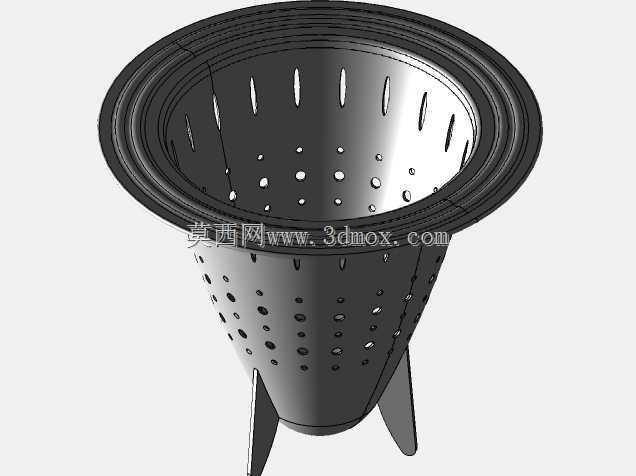

　　本次呈现的锥面多孔筛漏结构，是轻工物料分选、流体过滤场景中十分常见的功能部件，在食品加工的颗粒分级、化工浆料的粗滤、农业机具的籽粒筛选环节都有广泛适配空间。从结构功能来看，该部件依靠锥面的大倾角设计，让落在上部的物料能够依靠自重沿锥面向下滑动，过程中通过不同排布、不同孔径的开孔完成物料的分级透筛，相比平面筛网，锥面结构无需额外加装振动驱动即可实现物料的自动铺展流动，在小型手动分选设备、重力式过滤装置中能大幅简化整机结构，降低配套动力需求。

　　从设计思路层面拆解，该结构采用上宽下窄的截锥形主体，上部直边段设置外翻的安装翻边，翻边处做圆角过渡避免应力集中，可直接搭设在配套设备的进料口法兰上，无需额外设计复杂的压紧固定结构，安装时仅需周向均匀布置3-4处卡扣或螺栓即可完成定位，安装边界清晰，适配不同规格的圆形进料接口时，仅需调整翻边外径即可完成适配，通用性较强。锥面的开孔排布遵循物料流动规律设置，上部靠近进料端的开孔为长条形缝孔，主要用于拦截大尺寸杂物或大粒径物料，避免大块物料直接砸堵下部小孔；中下部区域按环形阵列排布多组圆形通孔，孔径从上到下逐步缩小，对应不同粒径的物料透筛需求，最下部的收口段无开孔，用于收集未透筛的大尺寸物料，引导其从底部出口排出。

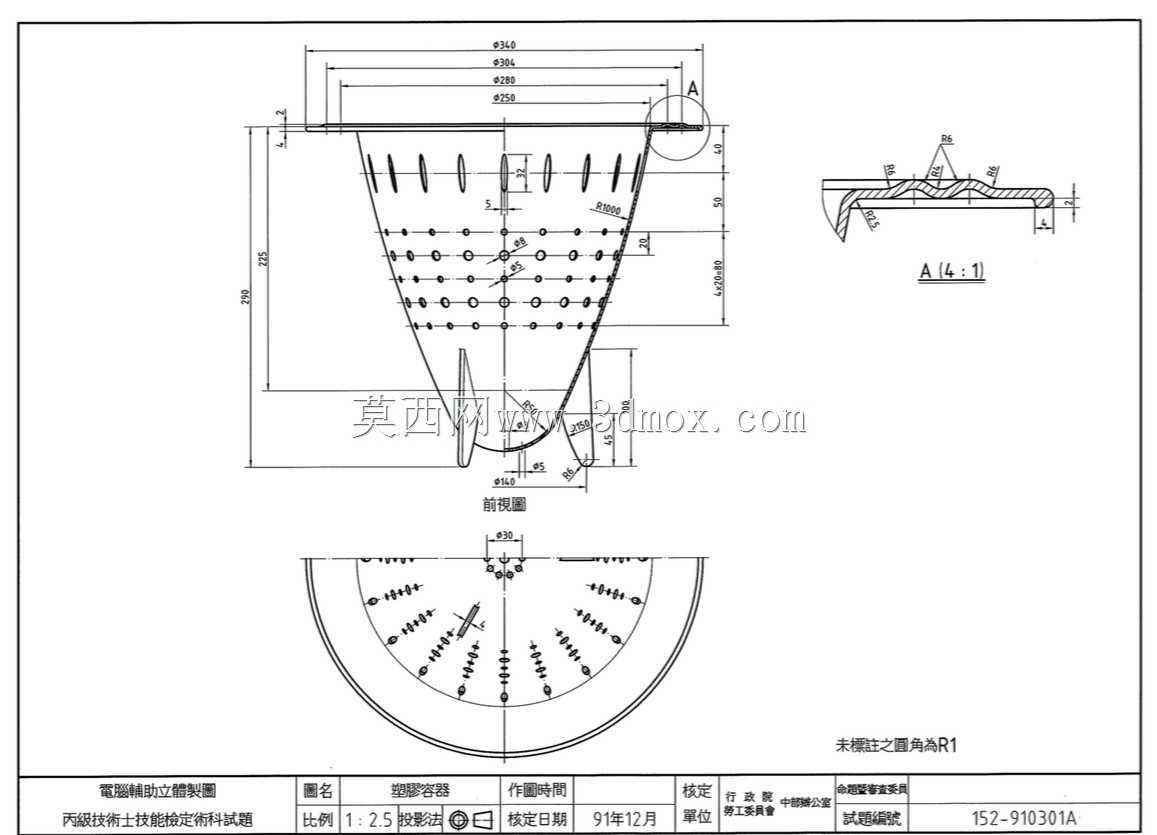

　　图纸中对未注圆角统一做R1要求，是考虑到钣金冲压成型过程中，尖角位置容易出现应力开裂，同时使用过程中尖角容易残留物料、滋生卫生死角，在食品、医药相关应用场景中，统一的圆角处理也能满足清洁要求。局部放大的A向视图展示了翻边与锥面衔接处的成型细节，该位置采用圆弧过渡连接，既保证了翻边的结构强度，避免安装时受力变形，也让物料流动到该位置时不会出现卡滞。锥面下部的收口位置做卷边处理，提升边缘的结构刚度，避免薄板材在使用过程中出现边缘划手、变形翘曲的问题。

　　尺寸标注层面，图纸完整标注了锥面的总高度、上部开口直径、下部收口直径、各排开孔的中心距、孔位的周向分布角度，以及翻边的宽度、厚度参数，建模时可直接通过旋转命令生成主体锥面，再通过阵列命令完成所有孔位的切除，长条形缝孔可通过投影到锥面的方式完成切除特征，保证孔型与锥面垂直，避免出现孔口毛刺、透筛不畅的问题。实际生产中该部件多采用薄不锈钢板冲压成型，建模时需要提前考虑板材的成型回弹量，锥面的角度设计预留适当的修正余量，保证冲压后尺寸符合图纸要求。孔位的排布需要注意周向错位，避免同一条母线上的孔位过于集中导致锥面结构刚度下降，使用中受物料冲击出现凹陷变形。

　　这类结构在三维建模练习中属于典型的钣金类综合练习案例，既涉及到旋转、阵列、投影切除等基础建模命令，也需要考虑钣金成型的工艺合理性，对于掌握锥面类零件的尺寸标注、工艺结构设计有较强的练习价值，同时该结构的参数化调整十分便捷，修改锥角、孔径、孔位排布参数即可快速适配不同的物料分选需求，在小型民用加工设备、家用过滤器具中也有很多衍生应用。
