适配iPhone6的物理声学扩音支架结构

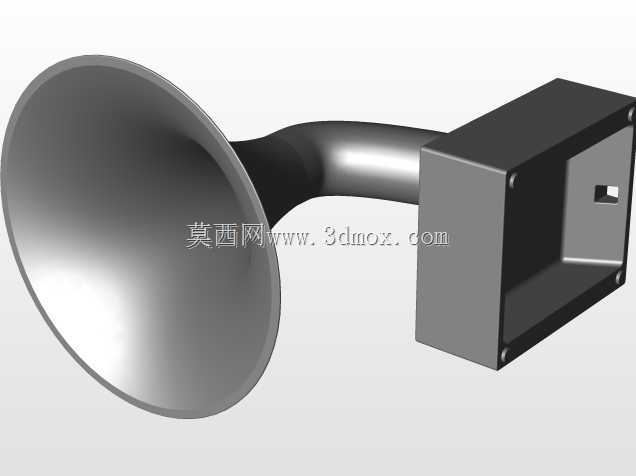

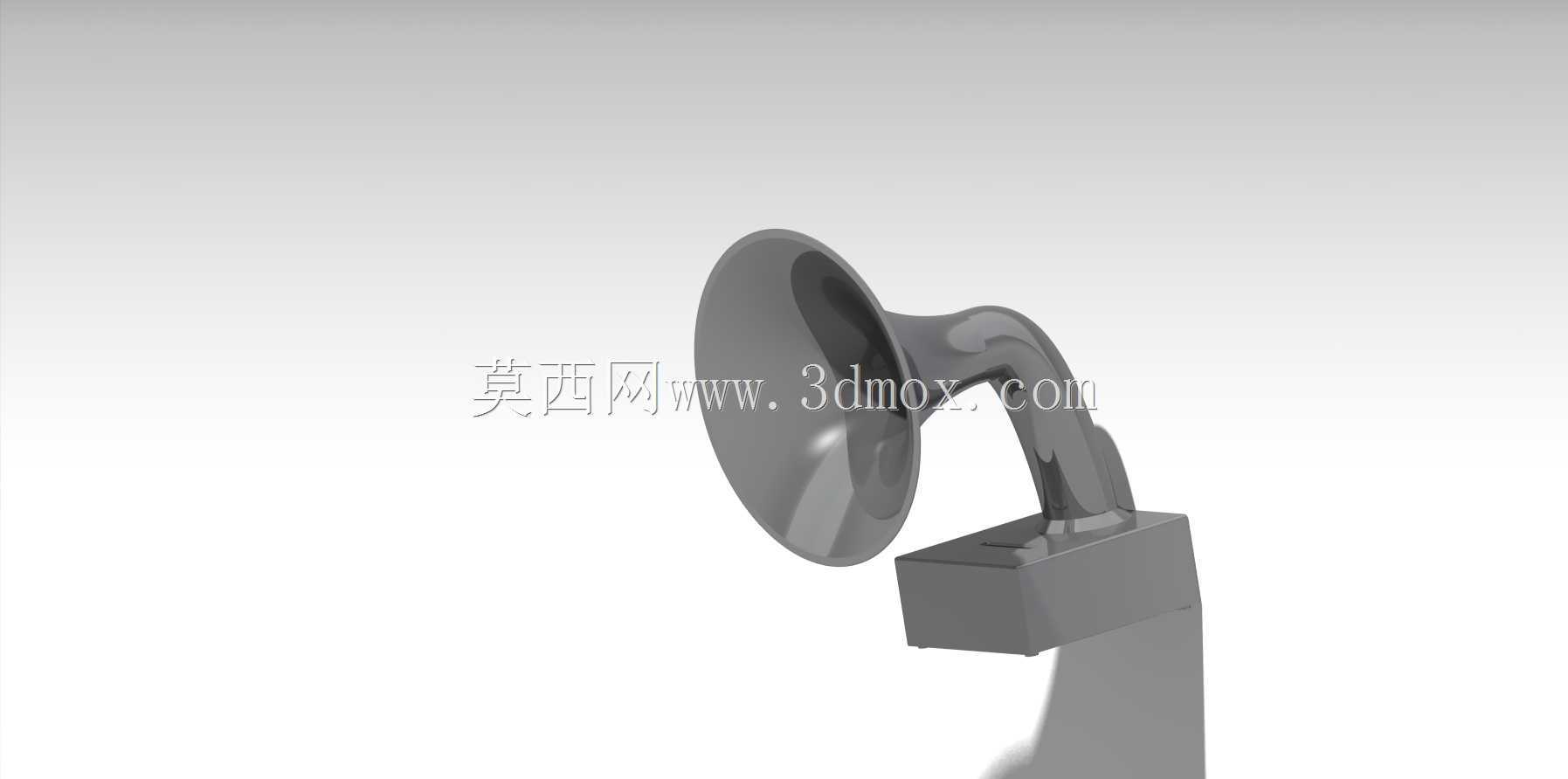

　　日常桌面使用手机播放音频时，多数人会遇到平放桌面声音发散、小音量下听感模糊的问题，尤其是在工位办公、桌面手工操作这类场景下，既不想佩戴耳机隔绝环境音，又不想额外购置需要供电的蓝牙音箱，这类无源物理扩音支架就有了明确的应用空间。这款适配iPhone6的扩音结构，完全依靠声学腔体的导向设计实现音量增益，不需要外接电源，也不需要和手机做电路连接，只需要将手机放置到对应卡槽内，就能将手机底部扬声器发出的声波通过预设的导音通道汇聚，从喇叭状的出声口向外定向传播。从结构设计逻辑来看，整个部件分为三个核心功能段：底部的手机承托卡槽、中段的弯曲导音通道、末端的扩声喇叭口。承托卡槽的内轮廓完全匹配iPhone6的底部外形，卡槽深度控制在8mm，

　　既可以保证手机放置时不会侧向滑落，又不会遮挡手机底部的麦克风、充电接口，日常放置时不影响临时插线充电，卡槽内侧预留了0.2mm的装配间隙，即使手机带有厚度不超过0.3mm的超薄保护壳也能顺利放入。中段的导音通道采用平滑的弯曲变径设计，通道内壁没有直角转折，避免声波在通道内形成乱反射抵消声能，通道的截面从靠近手机扬声器的位置开始，顺着弯曲走向逐步扩大，和末端的喇叭口顺滑衔接，整个通道的曲率经过反复调整，保证声波传导过程中声损控制在较低水平。末端的喇叭口采用圆锥面过渡结构，出声方向朝向斜上方45度，正好对应日常坐姿下人耳的高度区间，不需要额外调整支架角度，放置在桌面时出声方向直接对准使用者，减少声波向桌面、墙面的无效扩散。

　　整个结构的安装边界非常友好，整体占地尺寸和普通桌面手机支架相当，底部的矩形底座宽度为65mm，前后纵深为70mm，放置在桌面时重心落在底座中心区域，即使手机放置后整体重心前倾，底座的配重区域也能保证整个支架不会侧翻，不需要额外粘贴固定胶，可以随意挪动位置。从3D打印的适配性来看，整个结构没有悬空大于45度的无支撑面，打印时不需要添加大量支撑结构，仅在喇叭口下沿位置添加少量易拆除的支撑即可完成制作，打印完成后只需要简单打磨通道内壁的层纹，就能进一步降低声能损耗，提升扩音效果。实际使用场景中，这类结构除了桌面音频扩音之外，也可以作为手机的固定支架使用，放置手机时屏幕朝向斜上方，正好适合刷看短视频、视频通话的视角，不需要额外搭配手机支架，

　　一个部件同时实现两个功能。导音通道的设计没有做封闭的全包裹结构，手机放入后不会遮挡手机的散热区域，长时间播放视频也不会因为热量积聚影响手机运行，卡槽底部预留了1mm的透气缝隙，即使手机平放充电产生的热量也能顺利散出。和市面上常见的塑料扩音支架不同，这个结构的导音通道长度经过匹配计算，针对手机扬声器的中频频段做了优化，日常播放语音、播客类内容时，人声的清晰度提升明显，不会出现普通扩音结构常见的声音发闷、低频浑浊的问题，虽然没有供电放大电路，但是在安静的室内环境下，等效音量提升可以达到8-10分贝，足够覆盖单人桌面的听音需求，完全可以满足日常不用耳机时的音频播放需求。结构的壁厚统一设置为2mm，既保证了3D打印时的结构强度，拿取时不会轻易变形，又不会因为壁厚过大导致整体重量过重，打印耗材用量控制在合理区间，日常挪动时单手就可以拿取调整位置。喇叭口的边缘做了R2的圆角过渡，没有尖锐棱角，日常拿取放置时不会刮擦桌面，也不会划伤手部。
