多自由度简易夹持机械臂结构设计

　　这款简易夹持机械臂的结构设计，最初是面向教学演示场景、小型工位轻载搬运需求开发的，很多职业院校的机械原理实训课、小型电子加工厂的PCB板上下料工位、实验室样品分拣场景都能用到这类结构，它不需要承担大负载作业，核心是用最简化的结构实现多自由度的夹持动作，降低加工与装配门槛，让使用者能快速理解串联机械臂的运动逻辑。从实际用途来看，它的末端执行器是夹爪结构，开合行程适配常见的小型柱状、块状工件，比如直径10mm以内的电子元件、重量不超过500g的塑料或轻质金属零件，都可以通过调整夹爪的夹持力完成抓取、转运、放置动作，在一些不需要高速高精度作业的轻载场景里，这种简化结构的维护成本极低，没有复杂的走线和冗余的传动部件，

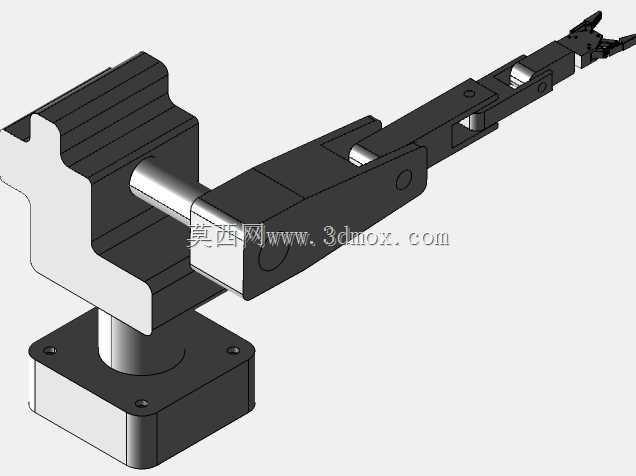

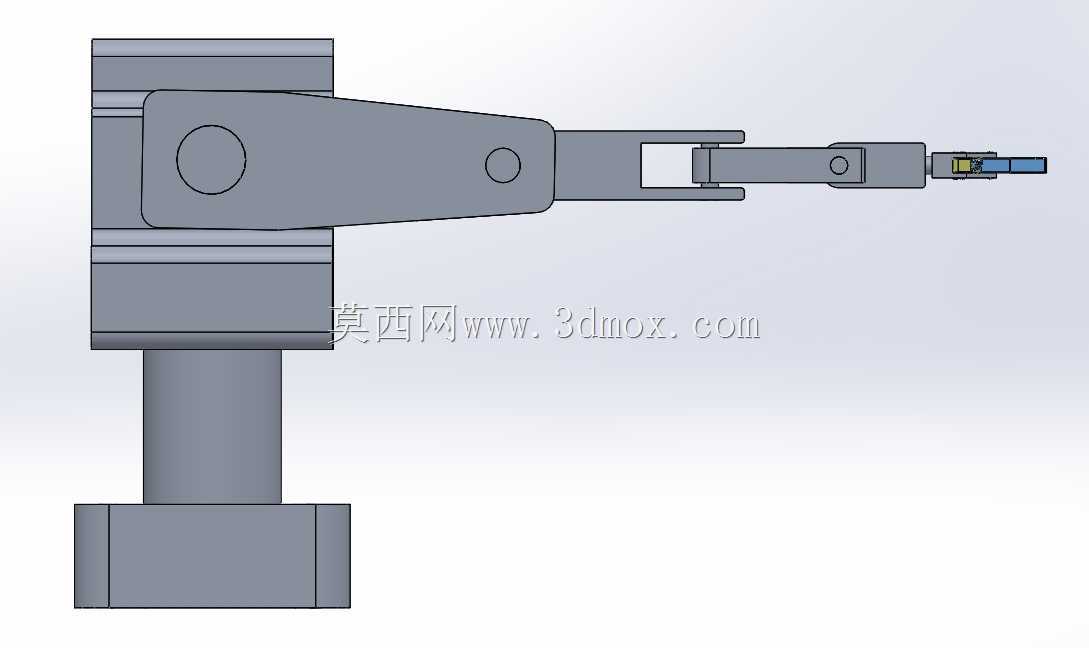

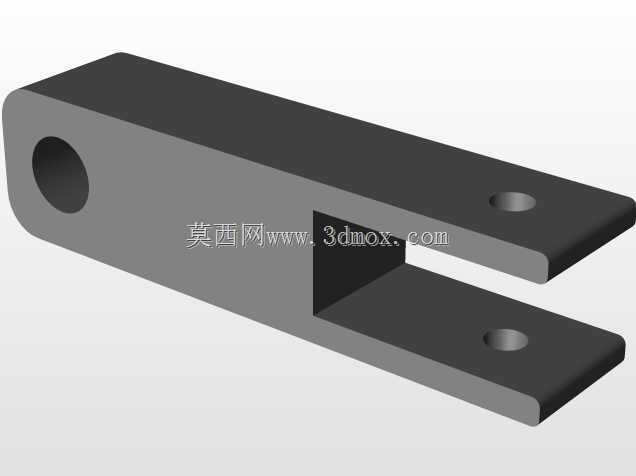

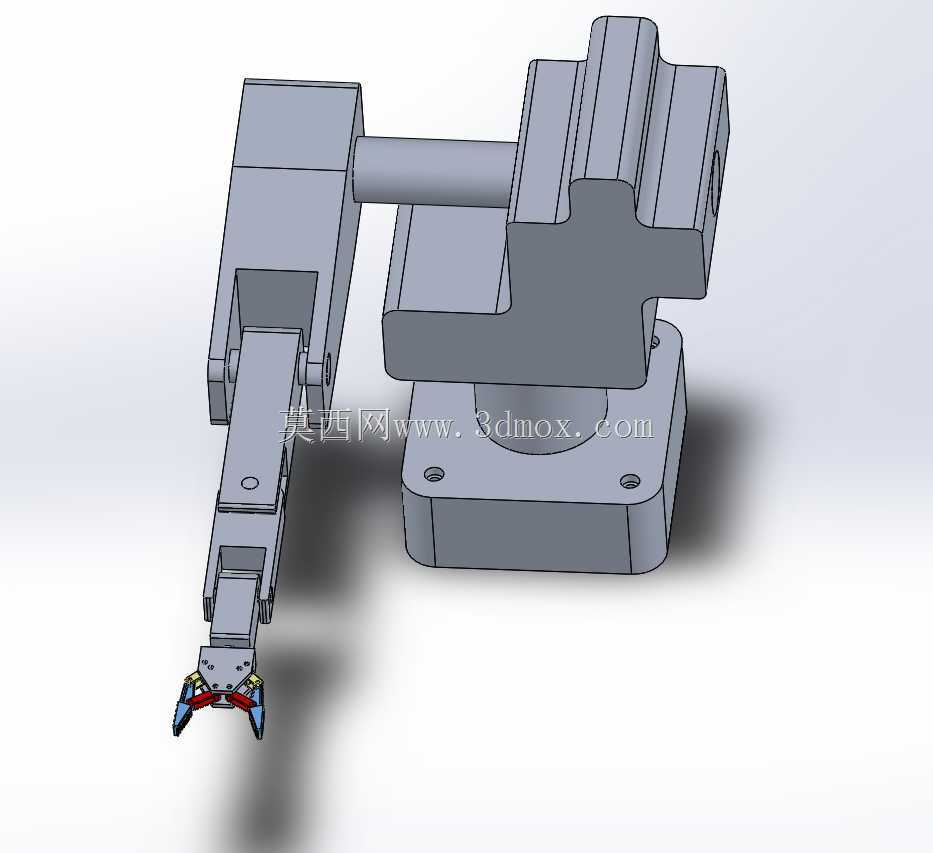

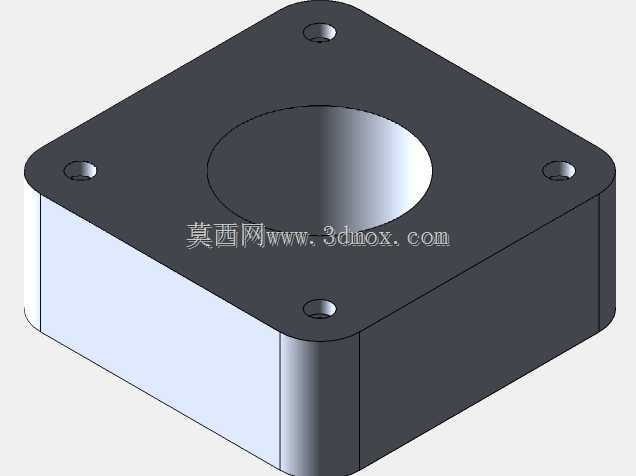

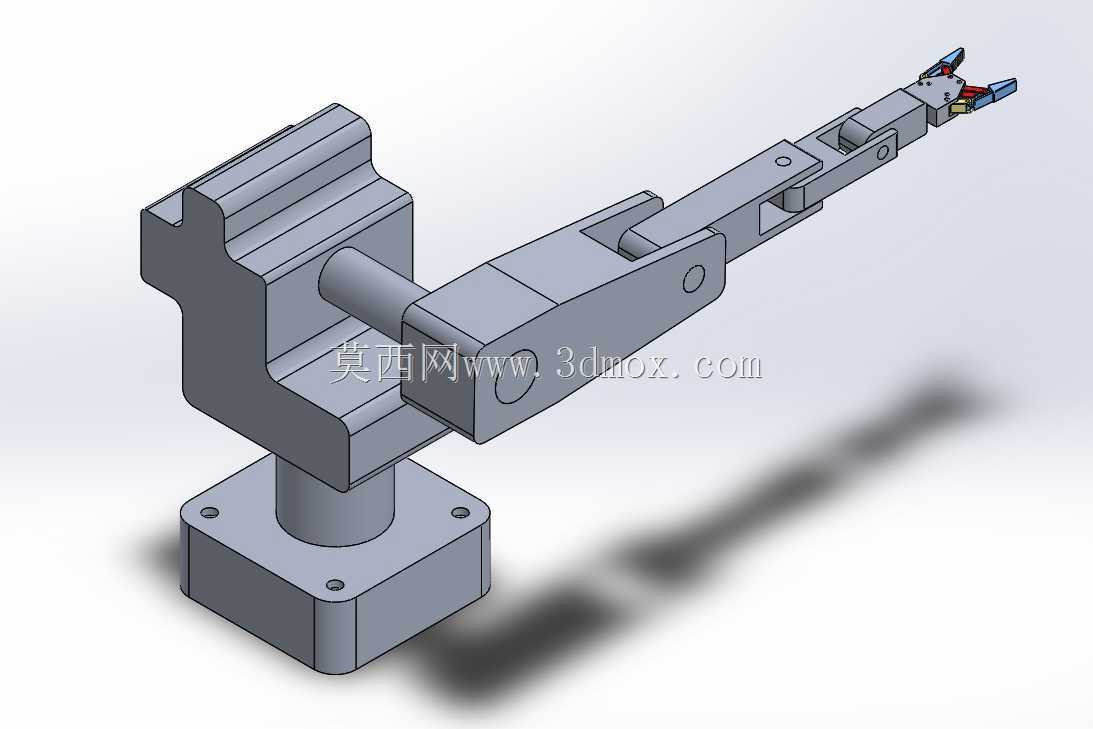

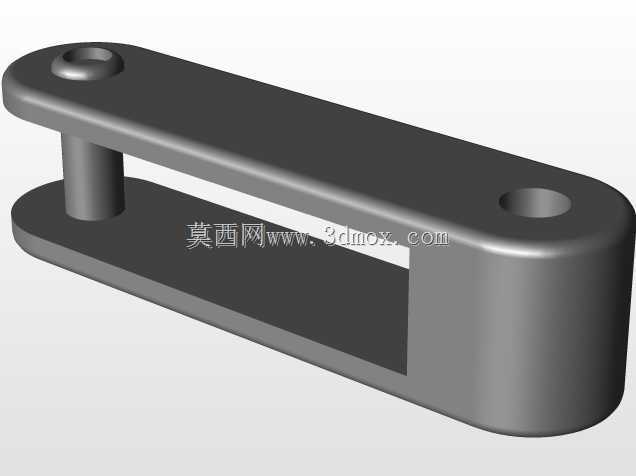

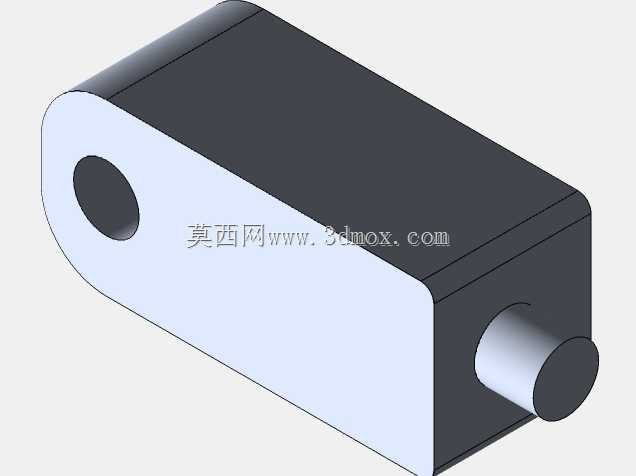

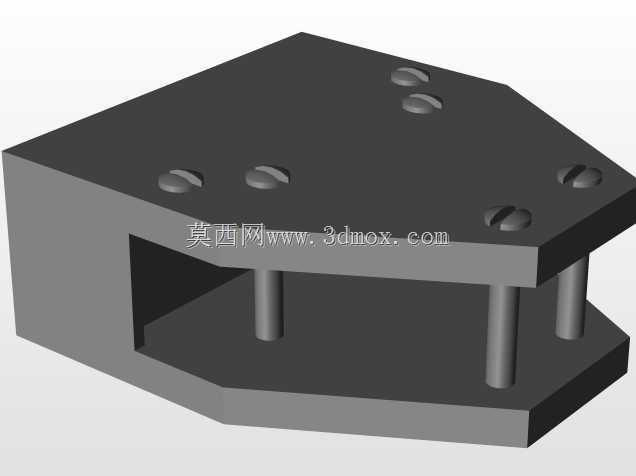

　　普通的机加工车间就能完成所有零件的加工，不需要特殊的定制加工工艺。从功能特性上看，它采用了串联关节式布局，底部是方形安装基座，基座上设置了四个安装孔，可以直接通过螺栓固定在工作台面或者简易移动小车上，基座上方连接竖直回转支撑轴，能实现整个臂体的水平方向360度回转，满足不同方位的工件取放需求；大臂与基座转轴之间采用销轴铰接，搭配限位结构可以控制俯仰角度范围，避免运动过程中出现结构干涉；小臂与大臂之间同样采用铰接结构，进一步延伸作业半径，末端夹爪部分自带小范围的俯仰调整空间，夹爪的开合通过简单的连杆传动实现，不需要复杂的谐波减速器或者行星减速结构，用普通的舵机或者小型步进电机就能驱动，整体传动链路短，传动效率损失小，运动过程中的卡顿概率很低。设计思路上，这款结构刻意做了减法，没有集成复杂的传感元件和走线槽，所有的臂体结构都采用等厚的块式设计，零件外形规则，加工的时候只需要普通的铣削、钻孔工序就能完成，不需要五轴加工或者复杂的曲面加工，单个零件的公差要求宽松，普通的IT9级加工精度就能满足装配需求，非常适合初学者用来练习三维装配、运动仿真，也适合小作坊自行加工组装做简易自动化改造。外形尺寸与安装边界方面，它的基座尺寸控制在100mm见方以内，竖直方向总高度在收拢状态下不超过150mm，完全伸展之后的水平作业半径可以达到300mm左右，安装的时候只需要在工作台面预留120mm见方的平整安装区域，

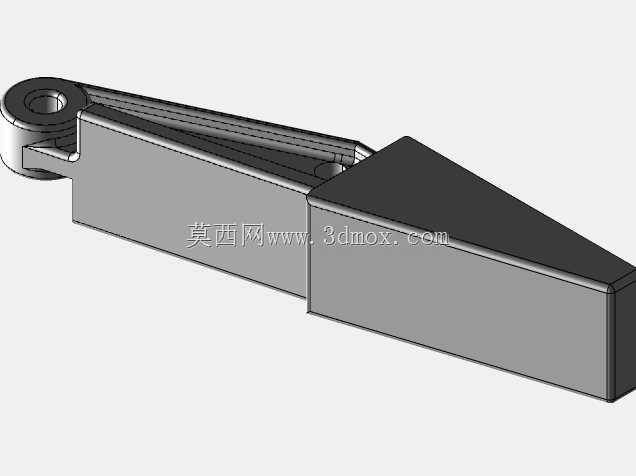

　　周围200mm范围内没有突出障碍物就能满足全行程运动需求，不会和周边的工装、料架发生碰撞；臂体的所有转动副都做了沉孔设计，销轴安装之后不会突出零件表面，进一步减少了运动过程中的剐蹭风险，夹爪末端的尖端做了小倒角处理，既可以夹持平整的块状工件，也能伸入狭小的缝隙里夹取细小零件，适配的工件场景更宽泛。很多刚接触机械臂设计的从业者容易陷入追求高精度高负载的误区，实际上在很多轻载低速的场景里，这种简化结构的实用性反而更强，它的零件数量少，装配的时候不需要复杂的工装调整，两个普通装配工人半小时就能完成整机组装，后期如果某个零件出现磨损，只需要单独更换对应的块式零件就行，不需要拆解整个臂体，维护的时间成本和物料成本都很低。在做运动仿真的时候，

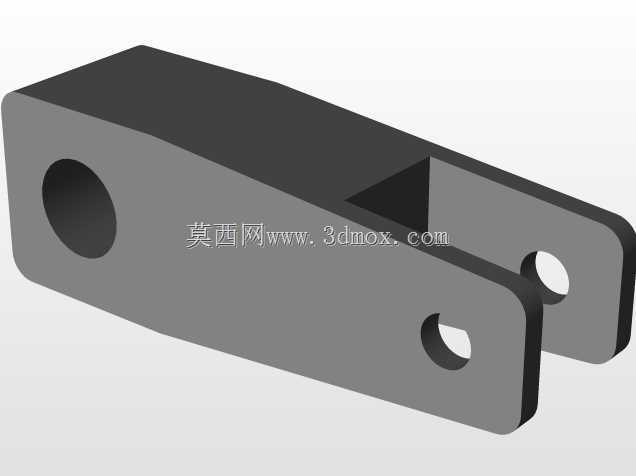

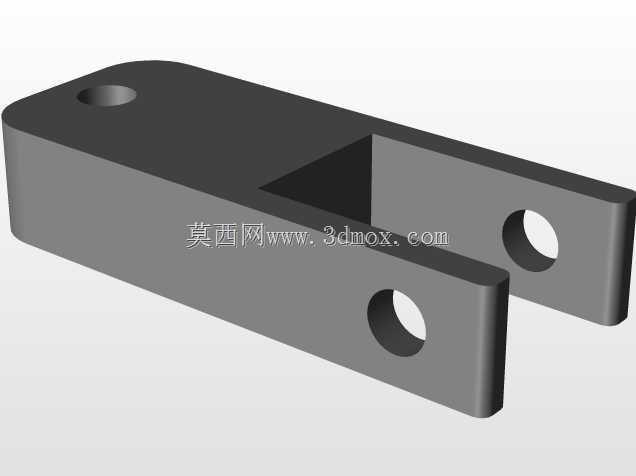

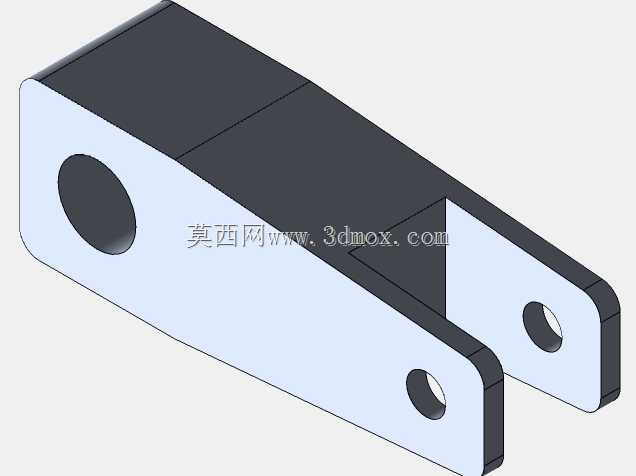

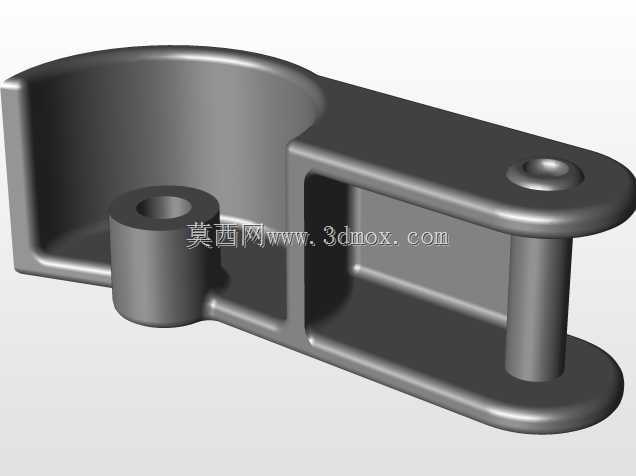

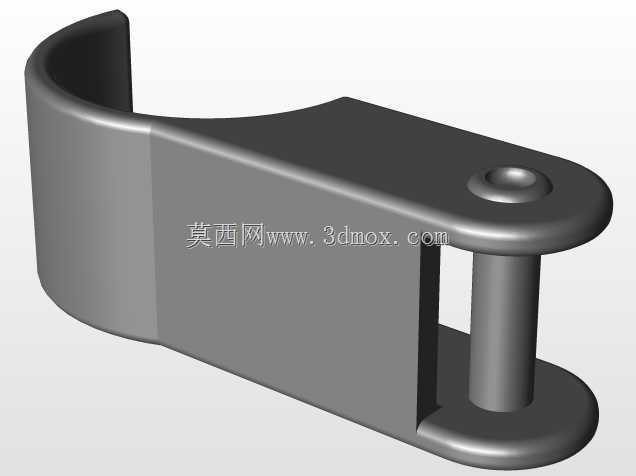

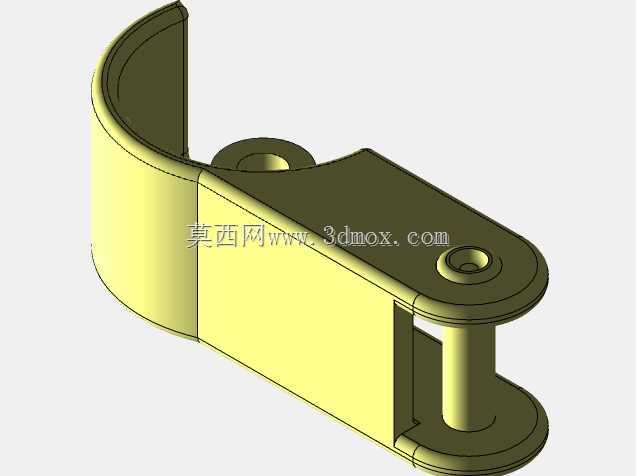

　　这种简化结构的运动副设置非常清晰，每个铰接点对应一个转动副，很容易就能算出整个臂体的运动包络线，方便使用者根据实际工位的布局调整臂长参数，比如需要更大作业半径的时候，只需要加长大小臂的块体长度，重新对应调整铰接孔的位置就行，不需要重新设计整个传动结构，拓展性很强。另外它的结构重心设计非常合理，收拢状态下重心完全落在基座安装面的中心区域，完全伸展之后重心偏移量也控制在基座支撑范围以内，不需要额外增加配重块就能保证整机的稳定性，不会因为臂体伸展出现倾覆的问题，这一点对于桌面级的小型机械结构来说非常重要，很多新手设计的简易机械臂往往忽略重心校核，伸展之后很容易侧翻，这款结构在设计的时候就把大臂的根部做了加厚处理，把主要的重量集中在靠近基座的位置，有效降低了伸展状态下的倾覆力矩。夹爪部分的连杆传动比做了优化，驱动件很小的行程就能带动夹爪实现足够的开合角度，同时还能在夹持的时候提供一定的增力效果，不需要大扭矩的驱动件就能提供足够的夹持力，进一步降低了驱动部件的选型成本，对于预算有限的教学场景或者小型加工厂来说，这种设计的性价比非常突出。
